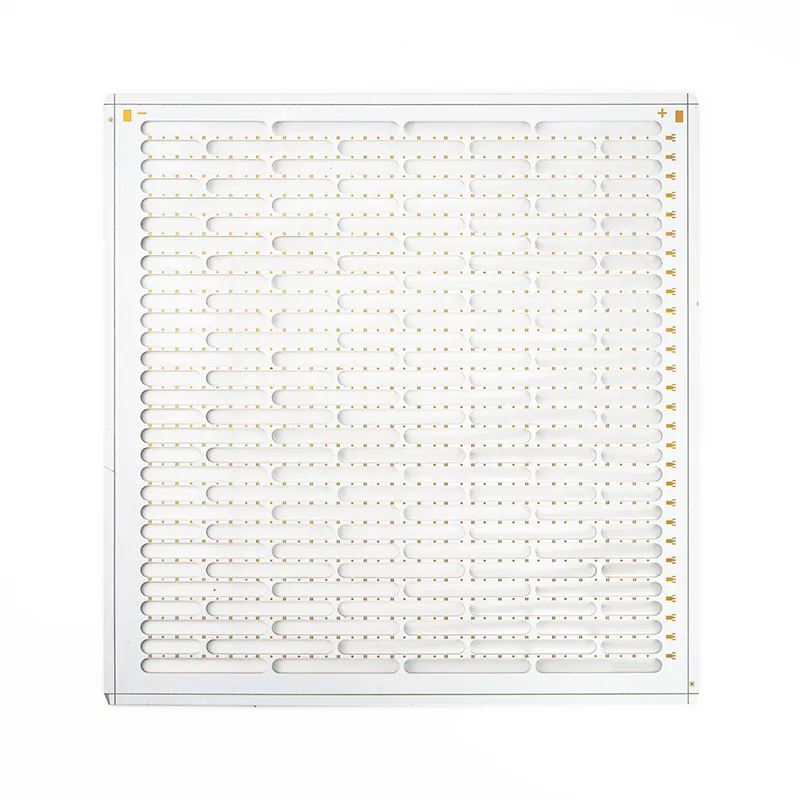

照明システム LED 照明 PCB

LED 照明システムには、単純な回路接続以上のものが必要です。 PCB は、輝度の一貫性、熱放散、電力効率、製品寿命に直接影響します。アイセン エレクトロニクス株式会社は、電気的安定性と熱制御が重要な用途向けの LED 照明 PCB ソリューションを開発しています。

高出力の屋外照明からコンパクトな電子インジケーターまで、当社の照明システム LED 照明 PCB 設計は、現在の負荷、動作温度、コンポーネントのレイアウト、設置環境に応じて最適化されています。

LED 照明の PCB 設計に関するエンジニアリング上の考慮事項

高出力 LED アプリケーションの熱管理

熱は LED の寿命に影響を与える主な要因の 1 つです。 LED が高電流で動作すると、過剰な熱の蓄積によりルーメンの劣化が加速され、コンポーネントの信頼性が低下する可能性があります。

アイセン エレクトロニクスは、適切な銅分布、サーマル ビア設計、および適切な材料の選択を通じて熱伝達効率を向上させる PCB 構造に焦点を当てています。

より高い熱性能を必要とするアプリケーションの場合、エンジニアは、電力要件に応じて、より厚い銅層、メタルコア PCB、またはカスタマイズされた多層構造などのソリューションを評価できます。

照明要件に基づく材料の選択

LED 照明製品が異なれば、必要な PCB 構造も異なります。

低電力 LED インジケータおよび家庭用電化製品の場合、標準 FR4 PCB は、安定した電気的性能を備えたコスト効率の高いソリューションを提供できます。

高輝度照明、自動車用ランプ、産業用照明では、熱性能がより重要になります。アルミニウムベースの PCB または強化銅設計は、従来の基板と比べて放熱性が優れているため、よく検討されます。

アイセン エレクトロニクスは、お客様が動作温度、電力密度、製品寿命の要件に応じて適切な PCB 材料を選択できるよう支援します。

LED照明基板生産の製造能力

アイセンエレクトロニクス株式会社は、試作開発から量産までLED基板製造をサポートします。

当社の製造能力には、片面、両面、および層数が 1 ～ 32 層の多層 PCB の製造が含まれます。生産プロセスは、自動化された検査と電気テストによって制御され、さまざまな生産バッチ間で一貫性を維持します。

一般的な製造能力には次のものが含まれます。

• 最大基板サイズ：650mm×750mm
• 銅の厚さ: 大電流設計の場合は最大 6 オンス
• 最小線幅/線間隔：0.076mm
• インピーダンス許容差: 制御されたインピーダンス要件に対して ±8%

これらの機能により、さまざまな電気的および機械的設計を必要とするさまざまな LED アプリケーションをサポートできます。

LED PCBの製造プロセスと品質管理

すべての LED 照明 PCB は、受入材料検査、内層処理、穴あけ、銅めっき、回路イメージング、はんだマスク塗布、表面仕上げ、AOI 検査、電気試験などの管理された製造ステップを通過します。

LED アプリケーションの場合、不安定な接続や不十分なはんだ付け性はちらつき、輝度の変動、または早期故障につながる可能性があるため、電気的信頼性が特に重要です。

当社の検査プロセスには次のものが含まれます。

• 自動光学検査 (AOI)
• 電気試験
• 表面品質検査
• 最終的な生産検証

さまざまな組み立て要件を満たすために、HASL、ENIG、OSP、浸漬シルバー、浸漬錫などの表面仕上げを利用できます。

LED照明製品のPCB組立サービス

アイセン エレクトロニクスは、PCB 製造を超えて、完全な LED 電子アセンブリ用の PCBA 製造サービスを提供しています。

当社の組み立て能力には、コンポーネントの調達、SMT の配置、スルーホール組み立て、機能テストが含まれます。

このサービスは次のような方に適しています。

• LEDドライバーボード
• スマート照明コントローラー
• 産業用照明モジュール
• 車載用LED制御ユニット
• IoT照明機器

PCB の製造と組み立てを組み合わせることで、顧客はサプライヤー管理を簡素化し、生産効率を向上させることができます。

アプリケーション

当社の照明システム LED 照明 PCB は、安定した電気的性能が必要とされるさまざまな照明システムで使用されます。

典型的なアプリケーションには次のようなものがあります。

自動車用照明

LED 自動車照明システムには、コンパクトな PCB 構造、信頼性の高い接続、振動や温度変化下での安定した動作が必要です。

産業用照明

工場の照明や産業機器は長時間稼働することが多く、継続的な発熱を管理できる PCB 設計が必要です。

建築照明および商業照明

建物、ディスプレイ、商業環境で使用される照明システムには、安定した明るさと信頼性の高い電力制御が必要です。

スマート照明システム

IoT ベースの照明製品は、LED とセンサー、無線モジュール、制御回路を組み合わせており、コンパクトな PCB レイアウトと正確な信号伝送が必要です。

LED照明基板製造にアイセンエレクトロニクスが選ばれる理由

アイセン エレクトロニクス株式会社は、PCB 製造の経験と照明アプリケーションのエンジニアリング サポートを組み合わせています。

当社のチームは、PCB レイアウト、材料の選択、熱に関する考慮事項、製造の実現可能性を検討することで、設計段階でお客様を支援します。 DFM 分析により、量産前に潜在的な製造上の問題を特定できるため、再設計コストの削減と製造効率の向上に役立ちます。

プロトタイプの数量が必要な場合でも、継続的な生産サポートが必要な場合でも、当社はお客様の電気要件、アプリケーション環境、生産目標に基づいた LED PCB ソリューションを提供します。

よくある質問

LED照明にはどのようなタイプのPCBが一般的に使用されますか?

PCB のタイプは LED の電力要件によって異なります。標準 FR4 PCB は低電力照明に適していますが、アルミニウム ベースの PCB は熱放散が優れているため、高出力 LED アプリケーションによく選択されます。

LED PCB の熱管理が重要なのはなぜですか?

動作温度が高すぎると、LED の性能が低下します。効果的な PCB 熱設計により、熱の蓄積を軽減し、長期間の動作期間にわたって輝度の安定性を維持できます。

アイセン エレクトロニクスはカスタマイズされた LED PCB を製造できますか?

はい。当社は、基板サイズ、層数、銅の厚さ、材料要件、およびアセンブリ仕様に基づいて、カスタマイズされた照明システム LED 照明 PCB ソリューションを提供します。

LED PCB にはどのような表面仕上げが利用できますか?

利用可能な仕上げには、ENIG、HASL、OSP、イマージョン シルバー、イマージョン ティンなどがあります。どちらを選択するかは、組み立て方法、信頼性の要件、およびコストの考慮事項によって決まります。

LED PCBA アセンブリは提供されますか?

はい。アイセン エレクトロニクスは、SMT、スルーホール アセンブリ、部品調達、機能テストなどの PCB アセンブリ サービスを提供します。

アイセンエレクトロニクスへのお問い合わせ

LED 照明製品を開発中で、安定した電気的性能と効果的な熱管理を備えた PCB ソリューションが必要な場合、アイセン エレクトロニクス株式会社は試作評価から量産までのエンジニアリング サポートを提供します。
