家庭用電化製品 PCB および PCBA が高性能電子製品に不可欠な理由は何ですか?

ポケットの中のスマートフォンからリビングルームのスマート スピーカーに至るまで、現代の家庭用電化製品のシームレスな機能と高性能は、プリント基板 (PCB) とプリント基板アセンブリ (PCBA) という 2 つの縁の下の力持ちによって支えられています。あ家庭用電化製品 PCB および PCBAはあらゆるデバイスの構造的および電気的なバックボーンであり、コンポーネントが通信し、統合システムとして機能できるようにする重要な相互接続を提供します。細心の注意を払って設計され、信頼性高く製造された PCB と完璧に実行された組み立てプロセスがなければ、最先端のプロセッサーや最先端の​​センサーは、切り離されたシリコン片の集合体にすぎません。より小さく、より高速で、より強力で、機能が豊富なデバイスに対する消費者の絶え間ない需要は、PCB および PCBA 業界に大きな圧力をかけています。で深センアイセン電子株式会社、当社の工場はこの進化の最前線に立ち、5G、人工知能、IoT アプリケーションの厳しい要件を満たすようにプロセスを適応させてきました。この記事では、PCB と PCBA が単なるコンポーネントではなく、高性能電子製品を実現する重要な要素である多面的な理由を探ります。

概念的な電子設計から具体的な高性能製品に至るまでの過程は複雑であり、PCB と PCBA はその設計を物理的に表現したものです。高性能の製品には、高性能の基盤が必要です。この基盤は 3 つの重要な柱に基づいて構築されています。それは、データ損失や干渉を防止する高速信号の完全性を管理する機能、デバイスの寿命と信頼性を確保するために熱を効率的に放散する機能、そしてパフォーマンスを犠牲にすることなく小型化が進むコンポーネントに対応する機能です。さらに、マージンが厳しく市場投入までの時間が極めて重要な家電分野では、PCB および PCBA サプライ チェーンの信頼性と一貫性が最も重要です。単一の製造上の欠陥が大量の返品につながり、ブランドの評判や収益性が損なわれる可能性があります。 PCB と PCBA の技術的および運用的側面をさらに深く掘り下げるにつれて、単に機能するボードと、真に高性能と長期信頼性を実現するボードを区別する特定の設計ルール、製造技術、および厳格なテスト プロトコルが明らかになります。

目次

• 1. 家電製品の PCB の進化とは何ですか?
• 2. PCBA は小型化の課題をどのように解決しますか?
• 3. 高性能 PCB を定義する技術仕様は何ですか?
• 4. 高度な製造プロセスはどのように信頼性を高めますか?
• よくある質問 (FAQ)
• 結論とプロジェクトの相談

家電製品の PCB の進化とは何ですか?

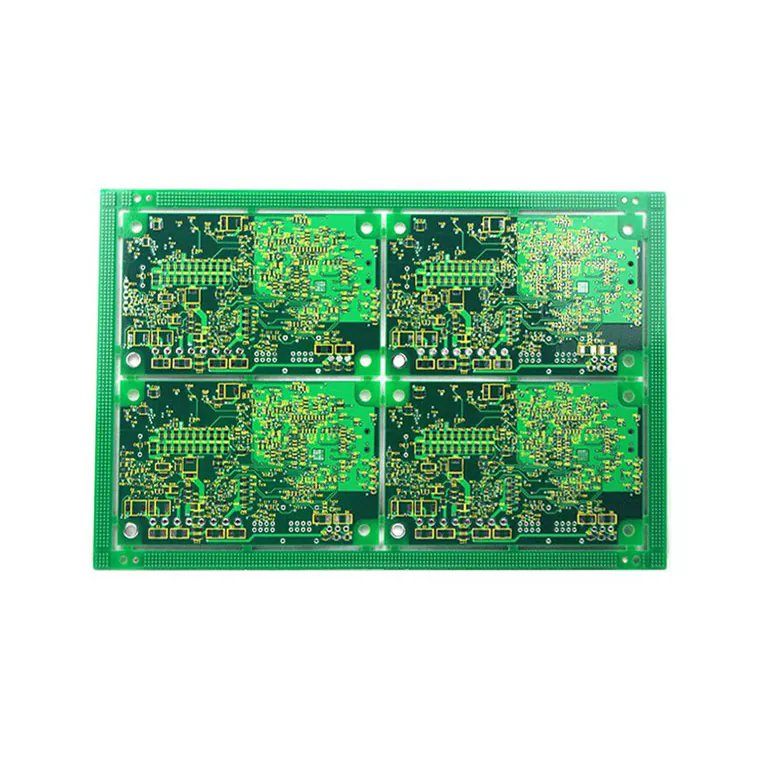

その理由を理解するには家庭用電化製品 PCB および PCBA今日の高性能製品には欠かせないものであるため、その進化に注目することは有益です。 1960 年代のかさばる片面 PCB から、現在使用されている信じられないほど高密度で多層のフレキシブル回路に至るまでの道のりは、小型化と性能の絶え間ない追求の証です。初期の PCB の主な機能は、ポイントツーポイント配線を置き換えて、電子デバイスの信頼性を高め、製造を容易にすることでした。集積回路 (IC) が登場し、複雑さが増すにつれて、PCB の役割は単純な配線基板から、周波数と速度が増大し続ける電気信号を管理する必要がある慎重に設計された相互接続へと拡大しました。

携帯電話の例を考えてみましょう。 1980 年代の第一世代の携帯電話では、比較的余裕のある配線幅と間隔を持つ 1 ～ 2 層の PCB が使用されていました。 2000 年の Nokia 3310 はコンパクトな多層基板を使用していましたが、それでも比較的単純な信号アーキテクチャを備えていました。今日の 5G スマートフォンに話を進めましょう。最大 12 層の高密度相互接続 (HDI) ボード、組み込みコンポーネント、および肉眼ではほとんど見えないマイクロビアが使用されています。この進化の飛躍は、複雑さそのものを求める欲求によって引き起こされたものではありません。これは、より高速な処理能力、より高い帯域幅、そして縮小したフォームファクターでの複数の機能に対するニーズに直接応えたものでした。 PCB は、手のひらに収まるデバイス内で信号の完全性を維持しながら、これらの高速信号からのノイズを処理するために進化する必要がありました。

この進化のプロセスは、PCB メーカーの役割を根本的に変えました。これは、単にネットリストに従ってトレースを配線するだけの仕事ではなくなりました。それは、高度に協調的なエンジニアリング分野に変わりました。メーカーは現在、最初からシステム設計者と緊密に連携し、材料選択、スタックアップ設計、配線制約に関する製造容易性設計 (DFM) フィードバックを提供する必要があります。たとえば、USB 3.1 や PCIe などの高速インターフェイスには、非常に特殊なインピーダンス制御が必要です。私たちの工場は愛仙は、この進化をサポートするために必要なテクノロジーに多額の投資を行ってきました。当社の技術チームは、高度なシミュレーション ツールを使用して、製造前に PCB のパフォーマンスをモデル化し、設計が信号の完全性と製造可能性に関して最適化されていることを確認します。また、レーザーで穴開けされたマイクロビアを備えた複雑な HDI ボードの製造能力や、高周波アプリケーション向けに Rogers や Isola などの先端材料を加工する専門知識など、高性能デバイスの要求を満たすための能力も拡張しました。この深い技術的取り組みにより、当社は次世代電子製品の潜在的な性能を真に引き出す家庭用電化製品 PCB および PCBA ソリューションを提供できるようになります。

PCBA は小型化の課題をどのように解決しますか?

小型化は家電業界の決定的なトレンドです。消費者は、より薄く、より軽く、より美しいデバイスに、より多くの処理能力、より長いバッテリー寿命、より多くのセンサーを求めています。この絶え間ない小型化への取り組みにより、組み立てプロセスに大きな課題が生じ、PCBA (プリント回路基板組み立て) 段階が重要になります。高密度で複雑な PCB を設計するだけでは十分ではありません。コンポーネントは、極めて高い精度と信頼性で基板上に配置およびはんだ付けされる必要があります。アセンブリが不適切に実行されると、最も洗練された PCB の設計が完全に損なわれ、電気的ショート、オープン接続、または不十分な熱性能による故障が発生する可能性があります。

小型化における最も重要な課題の 1 つは、コンポーネントの配置です。コンポーネントは肉眼ではほとんど見えないところまで縮小しています。たとえば、一般的な 0201 抵抗器 (0.6mm x 0.3mm) やさらに難しい 01005 (0.4mm x 0.2mm) は現在、小型の消費者向け製品で一般的です。これらのコンポーネントを手動で配置することは不可能であり、自動化された機器を使用したとしても、配置精度に対する要求は非常に厳しいものになります。当社の工場では、+/- 25 ミクロンの精度でコンポーネントを配置できる最新世代の高速ピック アンド プレース マシンを使用しています。これは、高解像度カメラと、配置前、配置中、配置後に光学的位置合わせチェックを実行する高度なソフトウェアの組み合わせによって実現されます。このプロセスは、はんだペーストを塗布するための厳密なステンシル印刷プロセスによってさらに強化されます。ペーストは、これらの超小型コンポーネントのパッド サイズと形状に一致するように設計された開口部を備えたレーザー カット ステンシルを通して塗布され、適切な量のはんだペーストが確実に塗布され、ショートを引き起こすことなく信頼性の高い接合が形成されます。

高性能家電の組み立てにおけるもう 1 つの重要な要素は、リフローはんだ付けプロセスです。はんだ接合は最高品質のものであり、初期故障につながる可能性のあるボイドや欠陥がないものでなければなりません。当社では、各基板がオーブンを通過する際の温度プロファイルを監視する閉ループ リフロー オーブン制御システムを導入し、はんだが最適な溶融温度に達するようにヒート ゾーンをリアルタイムで調整します。これは、ファインピッチ BGA (ボール グリッド アレイ) と大型の熱に弱いコネクタの両方を含むボードなど、混合テクノロジーを使用したボードの場合に特に重要です。当社の工場では、重要なアセンブリに窒素支援リフローを使用しています。不活性雰囲気を作り出すことで、はんだ接合部の酸化のリスクを軽減し、より明るく、より強く、より信頼性の高い接続を実現します。精密ステンシル印刷から制御されたリフローに至るこれらのステップは、小型化の課題を解決する実際的な方法であり、家庭用電化製品 PCB および PCBA私たちは、最も要求の厳しいアプリケーションに対応できる製品を提供します。

高性能 PCB を定義する技術仕様は何ですか?

高性能 PCB の定義は、長さ、幅、厚さの基本的な寸法を超えています。これには、ボードが最新の高速電子デバイスの要求を確実にサポートできるように慎重に設計された一連の重要な技術パラメータが含まれます。これらの仕様は、設計者が要件を伝達し、製造業者がその能力を実証するための言語です。材料の選択、層のレイアウト、相互接続の設計はすべて、デバイスの電気的および熱的ニーズによって決まります。家電製品が最高のパフォーマンスを発揮するには、PCB がこれらの厳格な基準に従って設計および製造されている必要があります。

PCB の機能を効果的に評価するには、主要な技術仕様とその意味を理解することが役立ちます。以下の表は、当社が設計および製造プロセスで日常的に取り組んでいる重要なパラメータの一部を示しています。

これらの標準パラメータに加えて、高性能 PCB では多くの場合、特別な考慮事項が必要になります。たとえば、5G 基地局用の PCB には、マルチギガヘルツ周波数で信号の完全性を維持するために、PTFE やセラミック充填炭化水素などの非常に低い Df 材料が必要です。パワーインバーター用の PCB には、大電流を処理するための厚い銅層と、パワーコンポーネントから熱を逃がすためのサーマルビアが必要です。私たちの工場は深センアイセン電子株式会社は、これらの多様なニーズをサポートするための先進的な材料とプロセスの幅広いポートフォリオを備えています。当社は幅広い高性能材料に関する豊富な経験があり、お客様の特定の性能要件に合わせて最適な材料セットを選択するための専門家によるガイダンスを提供できます。家庭用電化製品 PCB および PCBA。この専門知識は単に資料を理解することだけではありません。それは、材料特性、回路レイアウト、製造プロセスの間の複雑な相互作用を理解し、最終製品が意図したとおりに動作することを保証することです。

高度な製造プロセスはどのように信頼性を高めますか?

家庭用電化製品の信頼性は、PCB および PCBA の信頼性に直接関係しています。最も完璧な設計であっても、はんだボイド、微小亀裂、メッキ不良などの製造上の欠陥によって元に戻らない可能性があります。高性能デバイスには、日常使用の過酷さ、環境ストレス、長時間の稼働時間に耐えられる信頼性のレベルを確保するために、業界標準をはるかに上回る製造プロセスが必要です。ここで、高度な製造能力と品質の文化への投資が重要な差別化要因となります。

このプロセスは、PCB の製造自体から始まります。当社の工場には、ラミネートプロセスの前に基板表面を洗浄するための最先端のプラズマエッチングシステムが装備されています。この高度な方法により、表面に微細な凹凸が形成され、誘電体層と銅の間の接着強度が劇的に向上します。これは、熱応力下での層間剥離を防ぐために重要です。次に、高度なレーザー穴あけシステムを使用して、高密度相互接続 (HDI) 設計に不可欠なマイクロビアを製造します。これらのシステムは、100µm 以下の正確なマイクロビア直径を達成でき、複雑な高性能デバイスに必要な層間の接続を可能にします。これに続いて、高解像度カメラを使用して基板のオープン、ショート、銅不足などの欠陥を検査する自動光学検査 (AOI) システムが実行され、組み立て前に基板の完全性が保証されます。

PCBA 段階では、あらゆるはんだ接合部の品質を保証する一連の高度な検査技術を導入します。たとえば、当社では、はんだ接合部の形状を複数の角度から観察する 3D 自動光学検査 (AOI) 装置を使用して、不十分な濡れ、コンポーネントのスキュー、はんだブリッジなどの障害を検出します。非常に重要な基板、特に多くの BGA コンポーネントを備えた基板については、3D X 線検査を使用します。この非破壊技術により、コンポーネントを透視してその下のはんだ接合部を検査し、標準の AOI では見えないボイドを検出することができます。当社では、これらの検査結果を継続的に監視するための体系的なアプローチを確立しています。このデータはプロセスにフィードバックされてプロセスを最適化し、変動を減らし、時間の経過とともに歩留まりを向上させます。高度なテクノロジーとデータ主導のプロセス制御の両方に対するこの取り組みにより、家庭用電化製品 PCB および PCBA当社の工場から出荷される製品は、高性能であるだけでなく、非常に信頼性も高くなります。

よくある質問 (FAQ)

質問 1: 高速デジタル家電にはどのような種類の PCB 材料が最適ですか?

回答: 選択は信号の動作周波数によって異なります。 DDR メモリや USB 3.0 などの標準的な高速デジタルの場合、適切に制御されていれば、多くの場合、標準的な FR-4 で十分です。 5G や高速ネットワーキング デバイスなど、マルチギガヘルツ範囲の信号の場合、信号の完全性を維持するには、低誘電率と低誘電正接を備えた Rogers/Isola などの材料が必要です。当社のエンジニアリング チームは、パフォーマンスと予算の要件に基づいて、特定の用途に適した材料の選択をお手伝いします。

質問 2: PCB と PCBA の違いは何ですか?

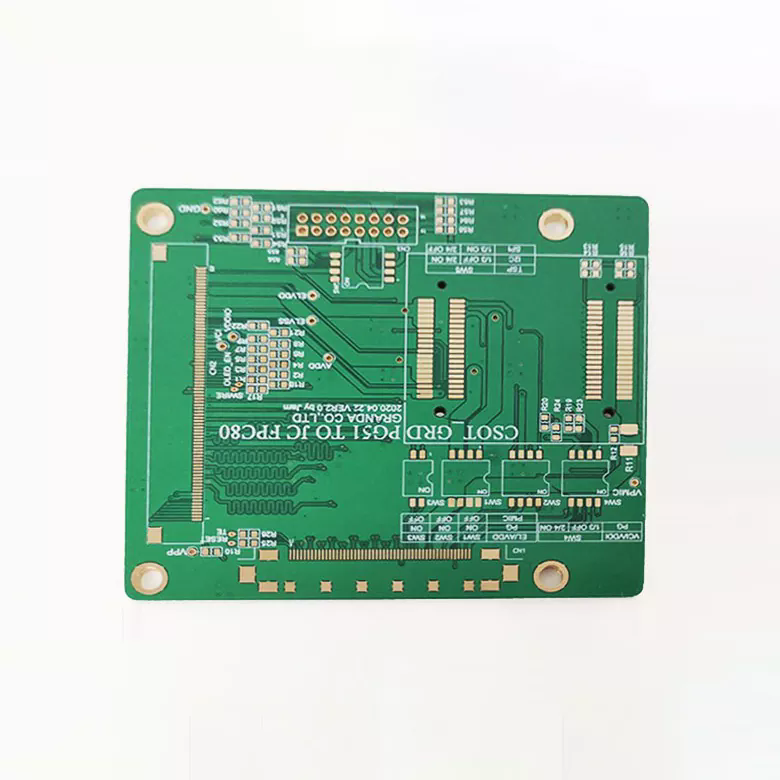

回答: PCB (プリント回路基板) は、銅配線とパッドを備えたガラス繊維基板ですが、電子部品は含まれていないベア ボードです。 PCBA (プリント基板アセンブリ) は、SMT やスルーホールはんだ付けなどのプロセスを通じてコン​​ポーネントが実装された最終的な機能基板です。 PCBA は電子デバイスに組み込まれるものです。深センアイセン電子株式会社は両方のサービスを提供し、家庭用電化製品 PCB および PCBA 向けの完全な製造ソリューションを提供します。

質問 3: メーカーは大規模な生産工程全体で一貫した PCBA 品質をどのように確保していますか?

回答: 一貫性は、自動化された製造、統計的プロセス制御、および厳格な品質管理システムの組み合わせによって実現されます。これには、高精度の自動組立ラインの使用、ステンシル印刷やリフローなどのプロセスのリアルタイム監視、機器の定期的な校正、AOI や X 線を使用した包括的な最終検査が含まれます。これにより、最初のボードと 10,000 番目のボードが同じ厳格な基準に従って構築されることが保証されます。

質問 4: 深センアイセン電子株式会社はできますか?プロトタイプと新製品の紹介 (NPI) をサポートしますか?

回答: はい、最初のプロトタイプの実行から量産までの完全な範囲のサポートを提供します。当社の工場は、迅速なプロトタイプを処理できるようにセットアップされており、量産に着手する前に設計をテストして改良することができます。当社は、当社のプロセスに合わせて設計を最適化するための製造容易性設計 (DFM) レビューを提供し、プロトタイプから生産へのスムーズな移行を保証し、市場投入までの時間を短縮します。

質問 5: 家電製品の PCB および PCBA の一般的なリードタイムはどれくらいですか?

回答: リードタイムは変動し、基板の複雑さと必要な数量によって異なります。シンプルなボードの標準的なプロトタイプの実行の場合、多くの場合、5 ～ 7 日以内に納品できます。複雑な多層 HDI ボードを大量に生産する場合、リードタイムは通常 3 ～ 4 週間です。当社はお客様と緊密に連携して、お客様の特定のプロジェクトパラメータに基づいて最も正確なリードタイム見積もりを提供し、厳しい納期に間に合うよう積極的にスケジュール管理を行っています。

結論: 高いパフォーマンスの成功のためのパートナーシップ

高性能電子コンセプトから市場投入可能な製品に至るまでの過程は複雑であり、PCB と PCBA はその成功を築くための重要な基盤です。私たちが検討してきたように、これらは単なる商品ではなく、その可能性を最大限に発揮するには材料、設計、高度な製造における深い専門知識を必要とする複雑なエンジニアリング システムです。テクノロジーの進化から小型化の課題、品質管理の厳格さに至るまで、PCB と PCBA のあらゆる側面を細心の注意を払って管理する必要があります。

次世代の家庭用電子機器を開発している場合は、これらの複雑さを理解している製造パートナーが必要です。深センアイセン電子株式会社にお問い合わせください。今日総合的な相談に応じます。当社の専門家チームは、材料の選択から最終的な組み立てとテストに至るまで、お客様と協力して特定の設計要件に最適な PCB および PCBA ソリューションを決定します。私たちは、お客様の成功のための戦略的パートナーとなることに全力で取り組んでいます。今すぐ深センアイセン電子有限公司に無料相談をリクエストしてください。当社の高品質 PCB および PCBA ソリューションがどのように高性能電子製品に電力を供給できるかをご覧ください。
