信頼できる中国メーカーの高品質医療電子 PCB および PCBA

医療機器は、正確な信号を収集し、複雑なデータを処理し、長期間の使用期間にわたって安定した動作を維持できる電子システムに依存しています。患者監視デバイスや診断機器から医療画像システムやポータブル医療機器に至るまで、デバイス内の PCB は信号精度、通信の安定性、機器全体の信頼性に直接影響します。

深センアイセン電子有限公司提供します医療用電子機器 PCB および PCBA世界中の医療機器メーカー向けの製造ソリューション。アイセンは、リジッド PCB、HDI PCB、リジッドフレックス PCB、高周波 PCB、PCBA アセンブリをカバーする機能により、高密度回路、正確な信号処理、一貫した量産が必要な医療エレクトロニクスプロジェクトをサポートします。

医療用 PCB の製造は、通常の電子 PCB の製造とは異なります。医療機器には、多くの場合、高感度センサー、高精度測定回路、通信モジュール、制御ユニットが含まれています。 PCB は、信号干渉を最小限に抑え、長期動作をサポートしながら、電気的安定性を維持する必要があります。

医療用電子システムにおける PCB の役割を理解する

医療用電子機器は通常、信号取得、データ処理、出力制御という 3 つの段階を経て動作します。

信号の取得

センサー部は、心拍信号、血圧変化、温度変化、画像データなどの生理学的情報や環境情報を収集します。これらの信号は弱いことが多く、正確な増幅とフィルタリングが必要です。

データ処理

制御部は、MCU、DSP、組み込みシステムなどのプロセッサを使用して、収集した情報を分析します。 PCB は、プロセッサ、メモリ、通信モジュール、および電源管理回路間の電気接続を提供します。

出力制御

出力セクションは、ディスプレイ、アラーム、モーター、通信インターフェース、または治療関連機能を制御します。 PCB は接続プラットフォームであるだけでなく、信号品質、電力の安定性、システムの信頼性を決定する重要なコンポーネントでもあります。

アイセンが開発医療用電子機器 PCB および PCBA多層設計、信号分離、インピーダンス制御、熱管理、精密製造などの要件に基づいて設計されています。

医療用電子機器の PCB アプリケーションと製造要件

医療機器が異なれば PCB 要件も異なります。イメージングシステムは高速データ処理に重点を置き、モニタリング機器は低ノイズの信号取得を必要とする一方、ウェアラブル医療製品はコンパクトで柔軟な回路構造を必要とします。

医療機器への応用	機器内の PCB 機能	主な技術要件	アイセンの推奨ソリューション
CTスキャナ電子モジュール	画像取得、信号処理、通信を制御	高密度配線、安定した信号伝送	多層PCB、HDI PCB
MRI 制御システム PCB	画像制御と通信をサポート	低干渉、高信頼性	高密度多層PCB
超音波装置の基板	センサー信号と画像データを処理します	低ノイズ回路設計、アナログ/デジタル分離	制御された配線を備えた多層 PCB
ECGモニタリングPCB	心臓の電気信号を収集して処理します	信号精度、EMI制御、安定した電力	精密な PCB および PCBA アセンブリ
血圧モニター基板	圧力センサーと測定回路を制御	コンパクトサイズ、低消費電力	HDI PCB、ファインピッチSMT
血糖モニター基板	生化学センサー信号を処理します	高い測定精度、確実な接続	小型PCBソリューション
ウェアラブル医療機器用 PCB	ポータブルヘルスモニタリングをサポート	柔軟な構造、軽量設計	リジッドフレックス PCB
実験装置用PCB	センサー、モーター、テスト機能を制御します	長い動作時間、安定した制御	工業用グレードの PCB および PCBA

医療用電子機器の PCB 設計に関する重要な考慮事項

医療用 PCB 設計では、電気的性能、機械的構造、製造信頼性のバランスをとる必要があります。

シグナルインテグリティとノイズ

多くの医療機器は低レベルのアナログ信号を処理します。外部の電磁干渉や不適切な PCB レイアウトは、測定精度に影響を与える可能性があります。

主な考慮事項:

接地設計干渉を軽減します
レイヤーのスタックアップ敏感な信号を分離
インピーダンス制御安定した通信
回路絶縁干渉を防ぐ

小型化とHDI

ポータブル医療機器およびウェアラブル医療製品には、機能を低下させることなく、より小型の電子構造が必要です。

アイセン HDI の機能:

レーザードリルのサイズ75μm～150μm
最小行/スペース0.05mm/0.05mm
レイヤー機能1～40層
プリント基板の種類HDI、リジッド、リジッドフレックス

熱管理

一部の医療機器は、モニタリング、診断、または検査室分析のために継続的に動作します。熱は効果的に管理されなければなりません。

PCB 設計要素:

銅の厚さ10オンスまで
材料の選択温度安定性
層構造熱分布
めっき品質信頼性の高い接続

医療用PCBAの製造プロセス

医療機器メーカーは多くの場合、PCB 製造のみではなく、完全な電子アセンブリのサポートを必要とします。 Shenzhen Aisen Electronics Co., Ltd. は、PCB 製造、コンポーネント調達、SMT アセンブリ、検査、テストをカバーする統合医療用電子 PCB および PCBA サービスを提供しています。

生産プロセスと品質管理:

プリント基板の製造層の位置合わせ、銅の厚さ、精度
部品検査認証と仕様の検証
SMTアセンブリ配置精度とはんだ品質
AOI検査自動欠陥検出
X線検査隠れはんだ接合部 (BGA)
電気試験回路性能検証

PCBA生産能力:

最小コンポーネントサイズ01005チップ
標準サイズ0201チップ
BGAアセンブリサポートされています
実装精度高密度配置
検査装置AOI、AVI、X線、電気

アイセンエレクトロニクスの医療用基板製造能力

深センアイセン電子有限公司は、レーザー穴あけ機、CNC 穴あけシステム、自動電気めっきライン、LDI 露光機、AOI 検査装置、電気試験システムなどの高度な PCB 製造装置を備えた 50,000 平方メートルの製造施設を運営しています。

製造能力

プリント基板の種類リジッド、HDI、リジッドフレックス
レイヤー数1～40層
最大PCBサイズ730mm×630mm
メカニカルドリル0.15mm～6.5mm
レーザードリル75μm～150μm
最大銅厚10オンス
最小線幅/間隔0.05mm/0.05mm

品質管理

ISO9001、ISO14001、IATF16949システム。検査装置には、インピーダンステスター、高電流テスター、X線、AOI、金属組織検査などがあります。

品質目標:

製品収率≥99.8%
時間通りの配達≥99%
苦情率≤0.5%

医療用電子機器 PCB 選択ガイド

医療機器プロジェクト用の PCB サプライヤーを選択する場合、エンジニアはアプリケーション要件に従って PCB 構造を評価する必要があります。

ポータブル監視装置

HDI PCB またはリジッドフレックス PCB

映像機器

高い信号整合性を備えた多層 PCB

センサーベースの医療機器

低ノイズ多層基板

電力関連医療機器

厚い銅製 PCB

複合診断装置

高度なテストを行った多層 PCB

長期にわたる制作プロジェクト

PCBとPCBAの一貫生産

医療用電子機器メーカーがアイセンを選ぶ理由

深センアイセン電子有限公司は、PCB 製造の経験、高度な生産設備、品質管理システムを組み合わせて、プロトタイプ開発から量産まで医療用電子機器メーカーをサポートします。

HDI とリジッドフレックス

高密度かつ柔軟なソリューション

1-40層

多層製造能力

PCBA アセンブリ

完全なSMTおよびテストサービス

当社の経験は、高密度相互接続、リジッドフレックス構造、多層回路設計、高精度 PCBA アセンブリなどの複雑な PCB 要件をカバーします。アイセンは、診断機器、モニタリングシステム、実験器具、ヘルスケアエレクトロニクス向けに、製造の一貫性、電気的信頼性、長期供給能力に重点を置いた医療用エレクトロニクス PCB および PCBA ソリューションを提供しています。

View as

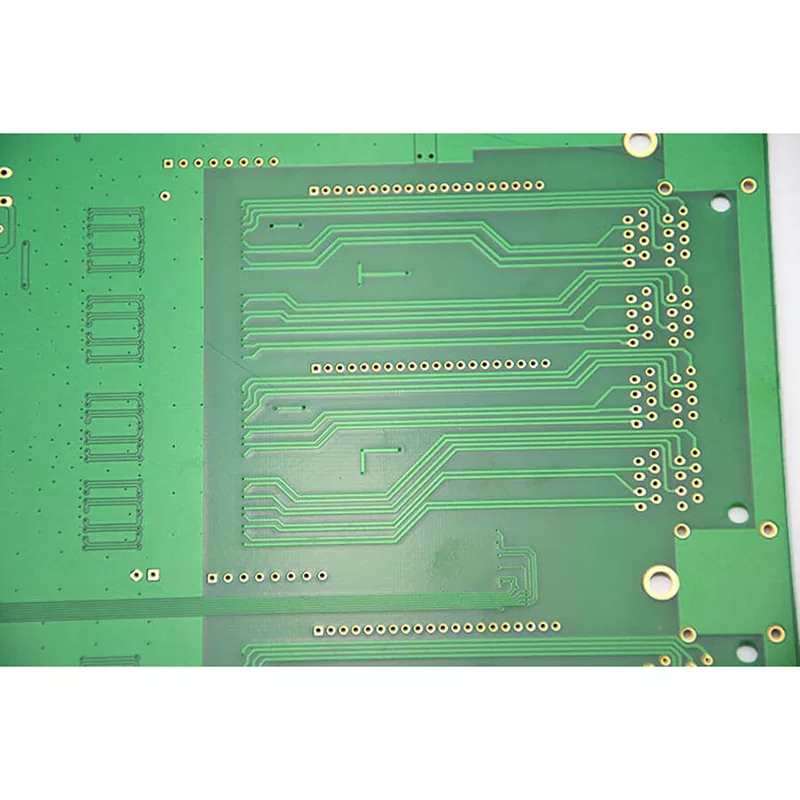

電気筋肉刺激装置 PCB

独創的なウェルネスイノベーションや回復力のある回復ガジェットを作成していますか?当社の電気筋肉刺激装置 PCB は、お客様のアイテムの要求の正確さと揺るぎない品質を伝えます。 EMS ガジェットには、制御された電気ビートを安全に提供するための最新の回路が必要であることがわかりました。そのため、当社の専門的な製造準備により、各ボードが実行とセキュリティの両方で最も高度なベンチマークを満たすことが保証されます。顧客の健康をサポートする装置を作る場合でも、熟練した役立つギアを作る場合でも、当社のアイテム製造能力は、お客様の成功のための確立を提供します。

もっと見る >> お問い合わせを送信 >>

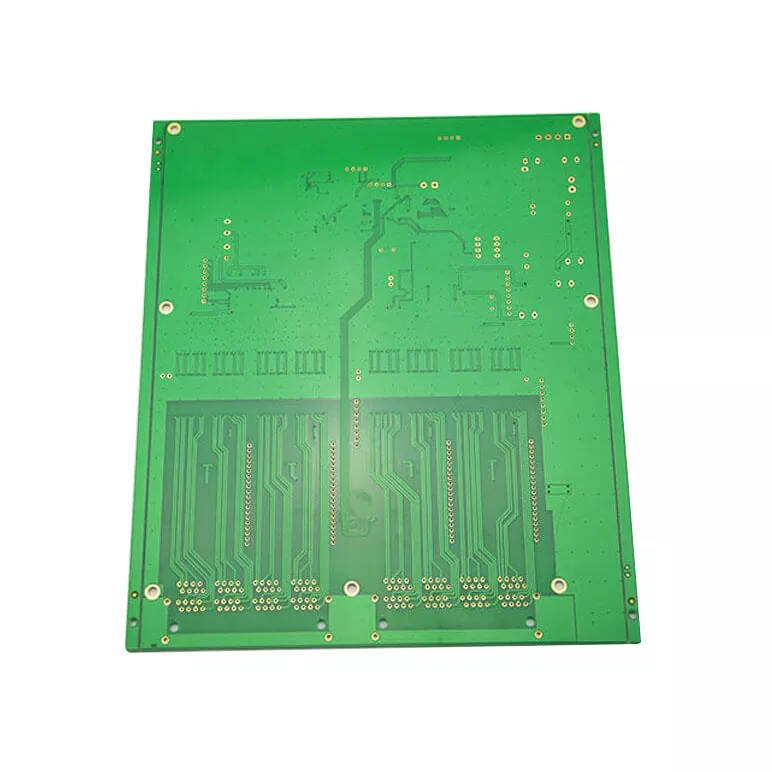

流量および塗布システム PCB

PCB 除去管理のための信頼できる流量および分注システムをお探しですか? Shenzhen Aisen Electronics Co., Ltd. では、特に流量推定および液体分配アプリケーション向けに計画された高精度回路シートの製造を専門としています。当社の高度な製造能力により、フレームワークが機械、治療、自動車用途で正確な読み取り値と安定した実行を確実に伝達します。 10 年以上にわたって正確な PCB 製造に携わってきた私たちは、ストリーム制御エレクトロニクスに必要な基本的な PCB を入手しました。

もっと見る >> お問い合わせを送信 >>

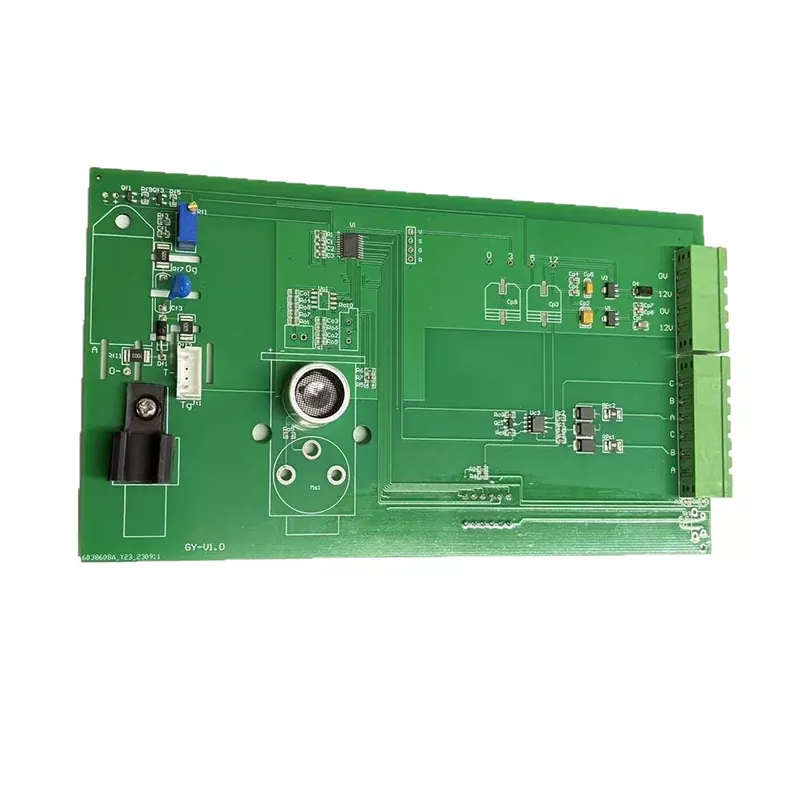

蠕動注入技術 PCB

アイセンエレクトロニクス株式会社は、医療用輸液ポンプおよび流体制御システム向けに設計された蠕動注入技術 PCB ソリューションを製造しています。当社の PCB は、正確なモーター制御、センサー信号処理、アラーム機能、および連続動作要件をサポートします。多層製造、制御されたインピーダンス設計、厳格な品質検査により、当社は医療機器メーカーが安定した正確な注入装置を構築できるよう支援します。

もっと見る >> お問い合わせを送信 >>

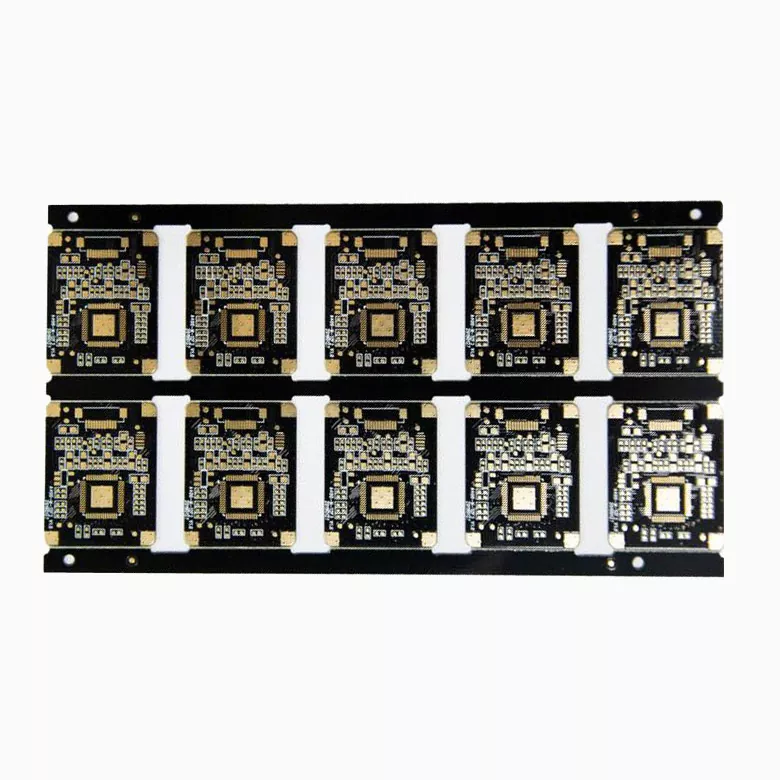

X線コンピュータ断層撮影用PCB

アイセンエレクトロニクス株式会社は、安定した信号伝送と高密度の回路集積を必要とする医療画像システム向けに設計された X 線コンピュータ断層撮影 PCB ソリューションを提供しています。当社の PCB は、多層製造、インピーダンス制御、HDI テクノロジー、厳格な品質検査による CT センサー制御、画像データ処理、電源管理をサポートし、医療機器メーカーが正確で信頼性の高いイメージング性能を達成できるように支援します。

もっと見る >> お問い合わせを送信 >>

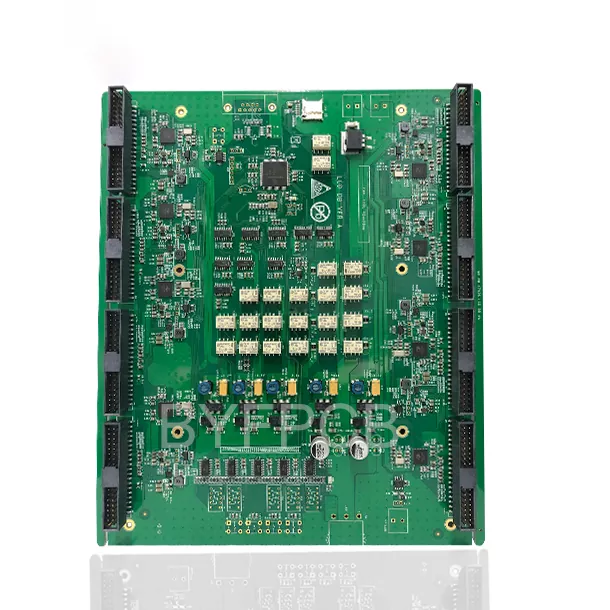

Emg アクティビティシステム PCB

並外れたフラグの明瞭さと生物医学的な実行を提供する、信頼性の高い EMG 活動システムの PCB 配置をお探しですか? Shenzhen Aisen Electronics Co., Ltd. では、特に筋電計用途向けに概説された高精度プリント回路シートの製造を専門としています。当社のアイテムは、修復器具の厳密なニーズを満たし、正確な筋肉の動作チェックと普及した静かな安全性を保証します。生物医学ハードウェアに長年携わってきた私たちは、EMG システムにおける旗の鋭さと騒音の減少の基本的な重要性を理解しています。

もっと見る >> お問い合わせを送信 >>

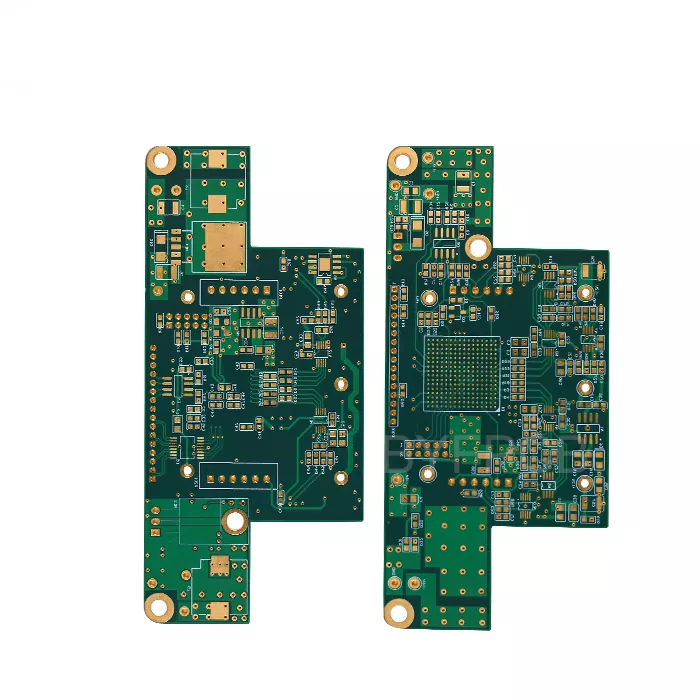

輸液制御 PCB ボード

アイセンエレクトロニクス株式会社は、医療輸液機器の正確なモーター制御、センサーフィードバック、警報回路、電源管理をサポートする輸液制御PCBボードを製造しています。当社の多層 PCB ソリューションは、安定した信号伝送、コンパクトなデバイス統合、および長期にわたる医療用途における一貫したパフォーマンスを実現するように設計されています。

もっと見る >> お問い合わせを送信 >>
