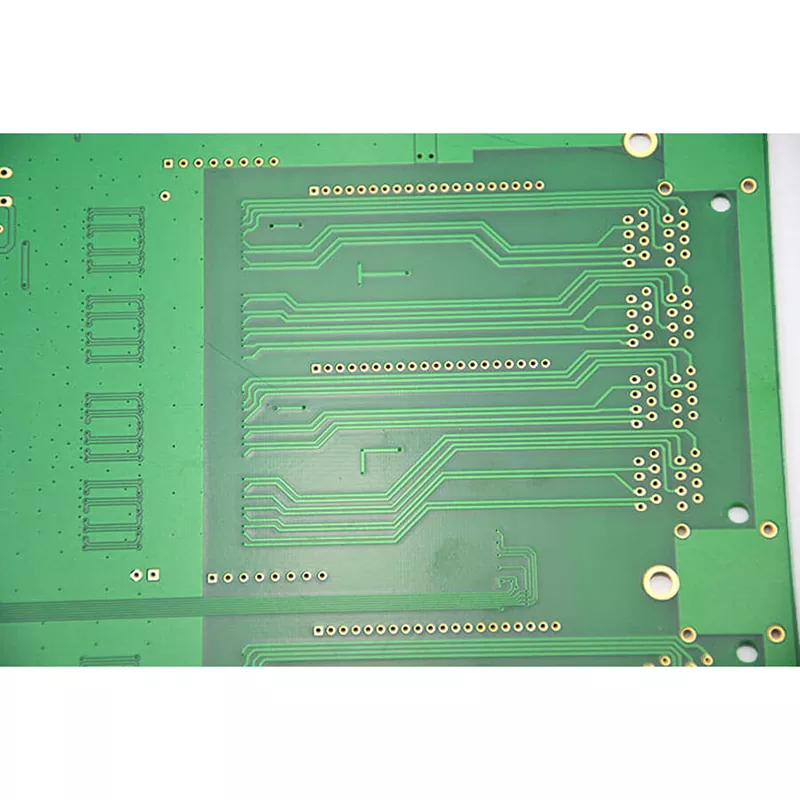

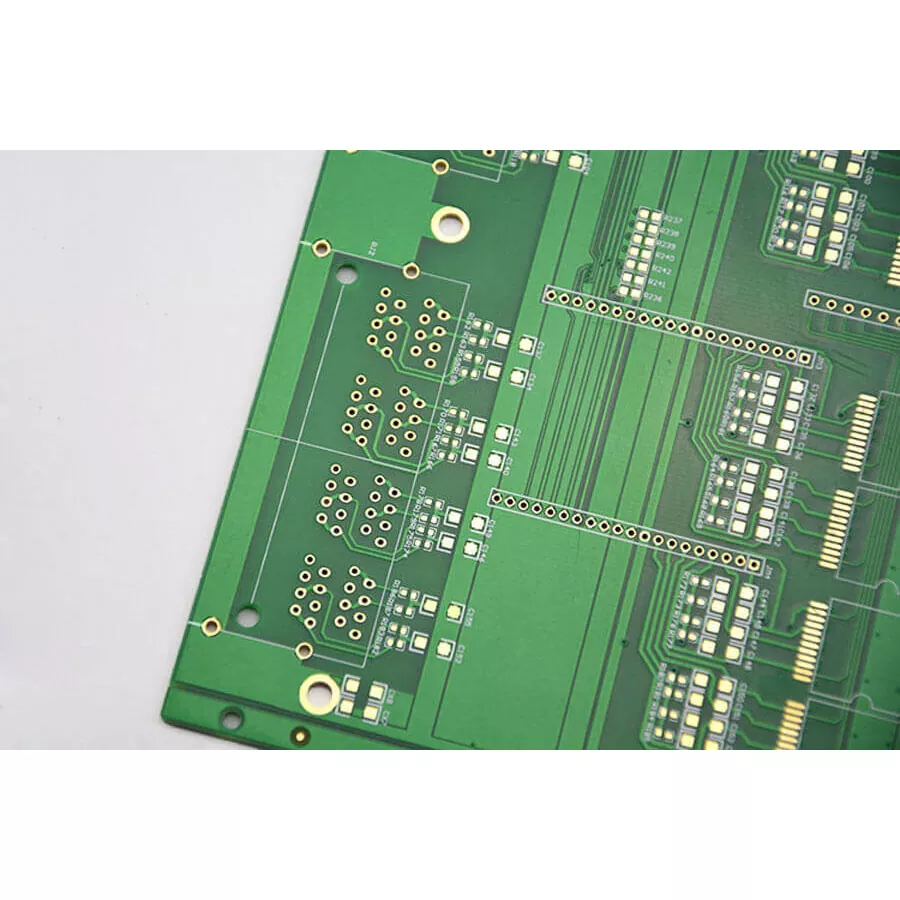

電気筋肉刺激装置 PCB

電気筋肉刺激装置では、出力パルス、電流レベル、チャネル切り替えを正確に制御する必要があります。 EMS デバイス内の PCB は、マイクロコントローラー、刺激ドライバー、電源管理回路、およびユーザー制御システムを接続します。回路設計に不安定性があると、パルス精度やデバイスの一貫性に影響を与える可能性があります。

アイセンエレクトロニクス株式会社は、リハビリテーション機器、フィットネス回復製品、ポータブル刺激装置用の電気筋肉刺激装置 PCB を製造しています。当社の PCB 製造は、安定した信号ルーティング、制御された電流経路、コンパクトな回路レイアウト、および長期にわたるデバイス動作のための生産の一貫性に重点を置いています。

EMS 機器の PCB 設計要件

通常の制御基板とは異なり、EMS PCB はデジタル制御信号と刺激出力回路の両方を同じ基板上で処理する必要があります。レイアウトでは、干渉を減らすために、敏感な制御信号を電源セクションから分離する必要があります。

PCB 開発時には、次のような重要な考慮事項が含まれます。

• 刺激出力回路の電流経路設計
• 電気ノイズを低減するアース構造
• 安定した信号伝送を実現する部品配置
• 電源・制御回路の保護設計

これらの要因は、刺激の精度と製品の動作安定性に直接影響します。

パルス出力システムの制御回路設計

EMS デバイスの中核機能は、制御された電気パルスを生成することです。 PCB は、制御チップ、ドライバー回路、出力インターフェイス間の安定した接続を維持する必要があります。

アイセン エレクトロニクスは、次のような PCB 構造をサポートしています。

これらの機能は、複数の制御チャネルと統合された電子機能を備えたコンパクトな EMS 設計をサポートします。

ポータブルEMSデバイス用のPCB構造

多くの EMS 製品は、ハンドヘルドまたはウェアラブル デバイスとして設計されています。限られた内部スペースでは、アセンブリの信頼性に影響を与えずに、より高い回路密度が必要です。

アイセン エレクトロニクスは、コンパクトな EMS 機器を提供します。

• 集積回路用の多層 PCB 構造
• より小さなコンポーネントレイアウトのための HDI テクノロジー
• 高密度設計向けの細線配線
• スペースに制限のあるアセンブリ向けの柔軟な PCB オプション

これらの製造能力により、設計者は刺激制御、充電回路、ディスプレイ、無線モジュールをより小さな製品ハウジングに統合することができます。

製造工程管理

電気的筋肉刺激装置 PCB の製造では、回路のばらつきが製品の性能に影響を与える可能性があるため、安定した製造精度が必要です。

当社の製造プロセスには次のものが含まれます。

材料検査
→内層回路形成
→ 層の位置合わせとラミネート
→ 精密穴あけ
→ 銅メッキ
→ 回路パターン形成
→ 表面処理
→ AOI検査
→ 電気試験

多層基板の場合、内部回路間の接続信頼性を維持するために、層の位置合わせと銅の厚さが慎重に制御されます。

材質と表面仕上げ

EMS 製品が異なれば、動作環境や組み立て方法に応じて要件も異なります。

適切な表面処理は、部品の種類、はんだ付けプロセス、および予想される製品寿命に応じて選択されます。

EMS製品向けPCBA製造

アイセン エレクトロニクスは、EMS 機器メーカー向けに PCB 組立サービスも提供しています。

アセンブリ機能には次のものが含まれます。

• SMT コンポーネントの配置
• マイクロコントローラーアセンブリ
• パワーマネジメント回路アセンブリ
• 機能テスト
• 本番バッチのサポート

01005チップなどの小型パッケージから大型ICパッケージまで、製品要件に応じて対応可能です。

生産時の品質検査

EMS アプリケーションの場合、PCB の欠陥がデバイスの制御精度に影響を与える可能性があります。生産リスクを軽減するために、各バッチは定義された検査手順に従います。

品質追跡をサポートするために、バッチごとに生産記録が維持されます。

アプリケーション

EMS PCB ボードは次の用途に使用されます。

EMS PCB と一般制御 PCB

よくある質問

EMS機器にはどのようなPCB層構造が一般的に使用されていますか?

ほとんどの EMS 製品は 2 層から 8 層の PCB を使用しています。複数のチャネルまたは通信モジュールを備えたより複雑なデバイスには、多層構造が必要な場合があります。

EMS機器にインピーダンス制御が必要なのはなぜですか?

インピーダンス制御は、敏感な制御回路における信号の一貫性を維持し、異なる回路セクション間の干渉を軽減するのに役立ちます。

小型EMS基板の製造は可能ですか？

はい。アイセン エレクトロニクスは、HDI 製造と小型 EMS デバイスの細線配線をサポートします。

EMS PCBA アセンブリは提供していますか?

はい。当社は、PCB の製造、コンポーネントの組み立て、テスト、生産サポートを提供します。

EMS PCB 生産にはどのような情報が必要ですか?

通常、顧客はガーバー ファイル、BOM、PCB 仕様、アセンブリ要件、生産数量を提供します。

アイセンエレクトロニクスへのお問い合わせ

アイセンエレクトロニクス株式会社は、EMS機器メーカー向けにプリント基板の製造・組立サービスを提供しています。

多層 PCB 製造、HDI 製造、電子アセンブリの経験により、当社はリハビリテーション機器、フィットネス製品、ポータブル刺激機器を開発するお客様をサポ​​ートします。
