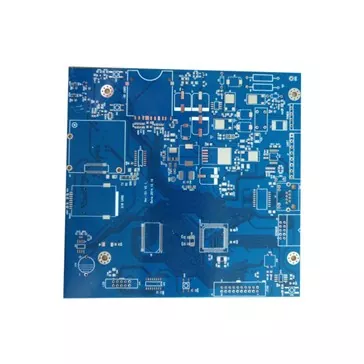

医療診断機器PCB

医療診断機器は、電子回路に依存して、生物学的、化学的、または物理的な情報を測定可能なデータに変換します。これらのシステム内で、PCB はセンサー、信号処理ユニット、プロセッサー、通信モジュール、電源回路を接続し、正確なデータ収集と安定した機器の動作を保証します。

アイセンエレクトロニクス株式会社は、臨床検査用分析装置、生化学検査システム、免疫測定装置、ヘルスケア検査装置などの医療診断機器 PCB を製造しています。当社の PCB ソリューションは、信号の安定性、回路の統合、および繰り返しの測定精度を必要とするデバイスの製造の一貫性に重点を置いています。

医療診断機器の仕組みと PCB の役割

医療診断機器は通常、信号取得、信号変換、データ処理、結果出力のプロセスに従います。

センサーまたは検出モジュールは、まず生体サンプルまたは人体から情報を収集します。これらの信号は多くの場合弱いため、メイン制御システムによって処理される前に増幅とフィルタリングが必要です。 PCB はこれらの機能モジュール間の電気接続を提供し、最小限の干渉で信号が送信されることを保証します。

たとえば、生化学分析装置では、検出モジュールが化学反応を電気信号に変換します。次に、PCB はこれらの信号を処理回路に転送し、そこでデータが分析され、読み取り可能な診断結果に変換されます。

PCB は単なる接続プラットフォームではありません。その設計は、信号品質、電力安定性、熱性能、および機器の長期信頼性に直接影響します。

医療診断機器に特殊な PCB 設計が必要な理由

医療診断用 PCB と標準電子 PCB の比較

医療診断機器は、回路性能が測定の一貫性に影響を与える可能性があるため、一般の電子製品よりも厳しい要件が求められます。

医療診断用 PCB では、信号干渉、コンポーネントの信頼性、製造の一貫性をより適切に制御する必要があります。

診断装置における PCB 設計の課題

測定中の敏感な信号の保護

多くの診断機器は、電磁干渉、電圧変動、不適切な接地設計の影響を受ける可能性のあるセンサー信号に依存しています。

アイセン エレクトロニクスは、適切な層配置、信号配線制御、アナログ回路とデジタル回路間の分離を通じて PCB 構造を最適化します。これらの方法は、検出コンポーネントから処理ユニットへの安定した信号伝送を維持するのに役立ちます。

複数の機能モジュールの統合

最新の診断装置は以下を組み合わせています。

• センサーインターフェース
• 信号増幅回路
• マイクロプロセッサ
• 通信システム
• 電源管理回路

これらの機能は限られたスペース内で連携して動作する必要があります。多層 PCB テクノロジーにより、エンジニアはコンパクトな機器設計を維持しながら、さまざまな回路領域を分離できます。

アイセン エレクトロニクスは、最大 32 層の PCB 製造をサポートし、3mil までの細線処理と複雑な診断システム向けの高密度相互接続機能を備えています。

医療診断用 PCB に関する主要なエンジニアリング上の考慮事項

シグナルインテグリティ

信号の完全性は、診断機器における最も重要な要素の 1 つです。伝送が不安定になると、データのずれやテスト結果の不一致が発生する可能性があります。

PCB スタックアップ設計、インピーダンス制御、配線の最適化により、信号損失と電磁干渉が低減されます。

アイセン エレクトロニクスは、安定した信号性能を必要とするアプリケーション向けに、±8% の許容差で制御されたインピーダンスの製造をサポートします。

電力の安定性と熱制御

診断機器は長時間動作することが多く、継続的な電気負荷と熱負荷が発生します。

PCB 設計では、プロセッサや電源コンポーネントから発生する熱を制御しながら、安定した電力供給を提供する必要があります。

より厚い銅層、最適化された電源プレーン、熱管理構造などのソリューションにより、動作の安定性が向上します。

小型化と部品密度

ポータブル診断デバイスは、機能を低下させることなく、より小さい PCB サイズを必要とします。

高密度 PCB テクノロジーにより、製造の信頼性を維持しながら、より多くのコンポーネントと回路を限られたスペースに統合できます。

アイセン エレクトロニクスは、小型医療用電子機器向けのファインピッチ部品アセンブリ、マイクロビア構造、多層設計をサポートしています。

医療用診断用PCBの製造プロセス

医療診断用 PCB の製造には、製造上のわずかなばらつきが機器の性能に影響を与える可能性があるため、厳密なプロセス管理が必要です。

アイセンエレクトロニクスは、材料検査、内層加工、ラミネート、穴あけ、銅メッキ、表面仕上げから最終的な電気試験に至るまでの完全な製造プロセスを管理します。

プロトタイプ開発から量産まで一貫した品質を維持するために、各生産段階が監視されます。

PCB材質と表面処理の選択

材料の選択は、診断装置の動作条件によって異なります。

標準的な実験室機器では、高 Tg FR-4 材料が安定した電気的性能と機械的信頼性を提供します。信号特性の改善が必要なアプリケーションの場合は、周波数と熱の要件に応じて特殊な PCB 材料を選択できます。

ENIG、OSP、浸漬銀、硬質金などの表面処理は、コンポーネントの種類とアセンブリ要件に基づいて利用できます。

アイセンエレクトロニクスの医療用基板の技術力

アイセン エレクトロニクスは、医療診断アプリケーション向けにさまざまな PCB 構造をサポートしています。

アプリケーション

医療診断装置 PCB は次のような機器に使用されています。

• 血液分析システム
• 生化学分析装置
• 免疫測定検査装置
• 臨床検査機器
• ポータブル医療検査装置
• ヘルスケア監視システム

各アプリケーションには異なる要件があります。通常、実験室用機器は測定の安定性と再現性を優先しますが、ポータブル診断装置はサイズ、消費電力、統合性を重視します。

医療用診断用PCB製造の品質管理

出荷前に、各 PCB は電気試験、AOI 検査、寸法検証、最終品質評価などの検査手順を受けます。

アイセン エレクトロニクスは、製品のトレーサビリティ要件をサポートするために、材料情報、製造パラメータ、検査結果を含む製造記録を維持しています。

アイセンエレクトロニクス株式会社によるエンジニアリングサポート

医療診断用 PCB の開発には、機器設計者と PCB メーカー間の協力が必要です。

アイセンエレクトロニクス株式会社は、PCB設計レビュー、製造性評価、材料選択指導、試作生産、量産を含む開発プロセス全体にわたるエンジニアリングサポートを提供します。

私たちの目標は、医療機器メーカーが電気要件、生産計画、アプリケーション条件に適合する PCB を構築できるよう支援することです。

よくある質問

医療診断機器において PCB 設計が重要なのはなぜですか?

PCB 設計は、信号の精度、電力の安定性、および異なる電子モジュール間の通信に影響を与えます。適切な PCB 構造は、一貫した診断パフォーマンスの維持に役立ちます。

医療用PCBと通常のPCBの違いは何ですか?

医療用 PCB は診断や検査に関連する機器に使用されるため、シグナルインテグリティ、信頼性、トレーサビリティ、製造一貫性などのより厳格な管理が必要です。

診断装置にはどのような PCB テクノロジーが使用されていますか?

一般的なテクノロジには、多層 PCB 構造、制御されたインピーダンス設計、細線配線、HDI テクノロジ、および高密度コンポーネント アセンブリが含まれます。

アイセン エレクトロニクスはカスタマイズされた診断用 PCB を製造できますか?

はい。 Aisen Electronics provides customized PCB fabrication and assembly according to equipment design requirements, production volume, and technical specifications.

お問い合わせ アイセン電子株式会社

医療診断機器の開発でPCB製造サポートが必要な場合は、アイセンエレクトロニクス株式会社が設計評価、材料選定、試作開発、量産製造をお手伝いいたします。

当社のエンジニアリングチームは医療機器メーカーと協力してPCB構造を最適化し、製造性を向上させ、安定した製品開発をサポートします。

技術的な議論、PCB 要件、生産計画については、当社のチームにお問い合わせください。
