世界中のバイヤー向けにカスタマイズされた産業オートメーション PCB および PCBA ソリューション

産業オートメーション システムには通常、次の 3 つの主要な電子層が含まれています。センシング, コントロール、 そして実行.

センサーは、位置、温度、圧力、速度、画像データなどのリアルタイム情報を収集します。コントロール ユニットは、PLC、MCU、DSP、または産業用プロセッサを通じてこれらの信号を処理します。計算後、制御信号はモーター、バルブ、ロボット機構などのアクチュエーターに送信されます。

PCB は、これらのコンポーネント間の電気接続プラットフォームとして機能します。

一般的な産業用制御 PCB には次のものが含まれます。

• センサー入力用信号取得回路
• データ処理用のマイクロプロセッサ回路
• 産業用ネットワーク用通信インターフェース
• 電圧変換用電源回路
• 外部機器を制御するドライバー回路

PCB のパフォーマンスは、応答速度、信号精度、システムの安定性に直接影響します。

プログラマブル ロジック コントローラー (PLC) は、複数の入力信号を処理し、プログラムされた制御コマンドをリアルタイムで実行できるため、ファクトリー オートメーションで広く使用されています。

PLC モジュール内の PCB は、高密度の回路設計と強力な電気的信頼性を組み合わせる必要があります。産業環境で安定した動作を維持しながら、複数の通信インターフェイスをサポートする必要があります。

アイセンは、多層構造、精密な穴あけ技術、自動検査プロセスを使用して PLC 制御 PCB を製造しています。

製造上の主な考慮事項:

• 信号絶縁
• 安定したコネクタ
• 信頼性の高いメッキ穴
• 制御されたインピーダンス
• 長期はんだ接合

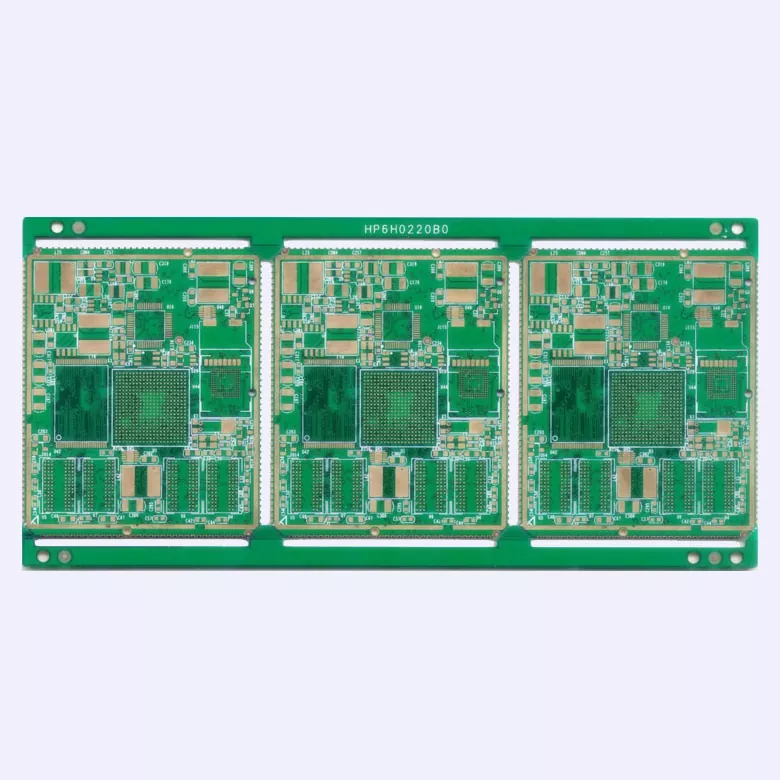

現代の産業用ロボットは、高速かつ正確な動作を実現するために正確なモーション制御を必要とします。制御 PCB は、プロセッサ、モーター ドライバー、エンコーダー、フィードバック システム間の通信を管理します。

通常の制御基板と比較して、モーション コントロール PCB 設計では、より高速な信号処理と電気的干渉に対するより強い耐性が必要です。

アイセンは、安定した信号伝送が不可欠なロボットやオートメーション機器向けのPCB製造ソリューションを提供します。

PCB 設計には通常、以下が含まれます。

• 高速信号ルーティング
• モーター駆動制御回路
• エンコーダフィードバック処理
• 電源管理回路
• 通信インターフェース

アイセンは、コンパクトなレイアウトのための多層 PCB および HDI テクノロジーをサポートしています。

産業オートメーションは正確なデータ収集に依存しています。生産設備全体に設置されたセンサーは動作状況を継続的に監視し、情報を制御システムに送り返します。

センサー システムで使用される PCB は、モーター、パワー デバイス、産業用電気機器からの干渉を回避しながら、微弱な信号を正確に処理する必要があります。

アイセンは、以下を必要とするアプリケーション向けのセンサー制御 PCB を製造しています。

• 低ノイズ信号処理
• 安定したアナログ/デジタル統合
• コンパクトな機械設計
• 連続運転時の高い信頼性

現代の工場では、さまざまな通信テクノロジーを使用して、機械、コントローラー、監視システムを接続しています。

産業用通信 PCB は、モーター、インバーター、高電力機器からの電磁干渉のある環境下で信頼性の高いデータ伝送をサポートする必要があります。

アイセンは、信号の完全性と電磁両立性を重視した通信関連の PCB ソリューションを開発しています。

製造能力には次のものが含まれます。

• 高周波PCB構造
• 制御されたインピーダンス設計
• 多層配線
• 高密度相互接続

アプリケーション:

• 産業用イーサネットモジュール
• データゲートウェイ装置
• 遠隔監視システム

産業用オートメーション機器では、制御システムが中断することなく継続的に動作することが多いため、安定した電力管理が必要です。

電力制御 PCB は、産業機器内の電圧変換、電流分配、保護機能、エネルギー管理を担当します。

アイセンは、最適化された銅構造と信頼性の高い熱設計を使用して、電力関連の産業用 PCB を製造しています。より高い電流能力を必要とするアプリケーション向けに、アイセンは銅の厚さが最大 ​​10 オンスの厚銅 PCB 製造をサポートしています。

一般的なアプリケーション:

• モーターコントローラー基板
• サーボドライブ基板
• 産業用電源基板
• マシンコントロールパワーモジュール

PCB の製造と検証

コンポーネントの準備

SMT の配置とリフロー

検査と機能テスト

層構造

単純な制御モジュールでは 2 ～ 4 層の PCB が使用される場合がありますが、複雑なオートメーション システムでは、電源回路と信号回路をより適切に分離するために多層構造が必要になることがよくあります。

アイセンは、さまざまな産業用制御要件に合わせて 1 層から 40 層までの PCB 製造をサポートします。

素材と熱

産業用機器は、温度変化のある環境で継続的に動作する場合があります。 PCB 材料は、安定した寸法性能と信頼性の高い電気特性を提供する必要があります。

エンジニアは、銅の厚さ、放熱経路、および通電要件を評価する必要があります。

信頼性とテスト

産業オートメーション システムは、ダウンタイムが重大な損失を引き起こす可能性がある生産ラインに設置されます。 PCB サプライヤーは厳格なプロセス管理を必要としています。

アイセンは、AOI、AVI、X 線、インピーダンス、大電流、金属組織検査を使用します。

リジッド、HDI、リジッドフレックス

SMT、検査、テスト

生産設備
