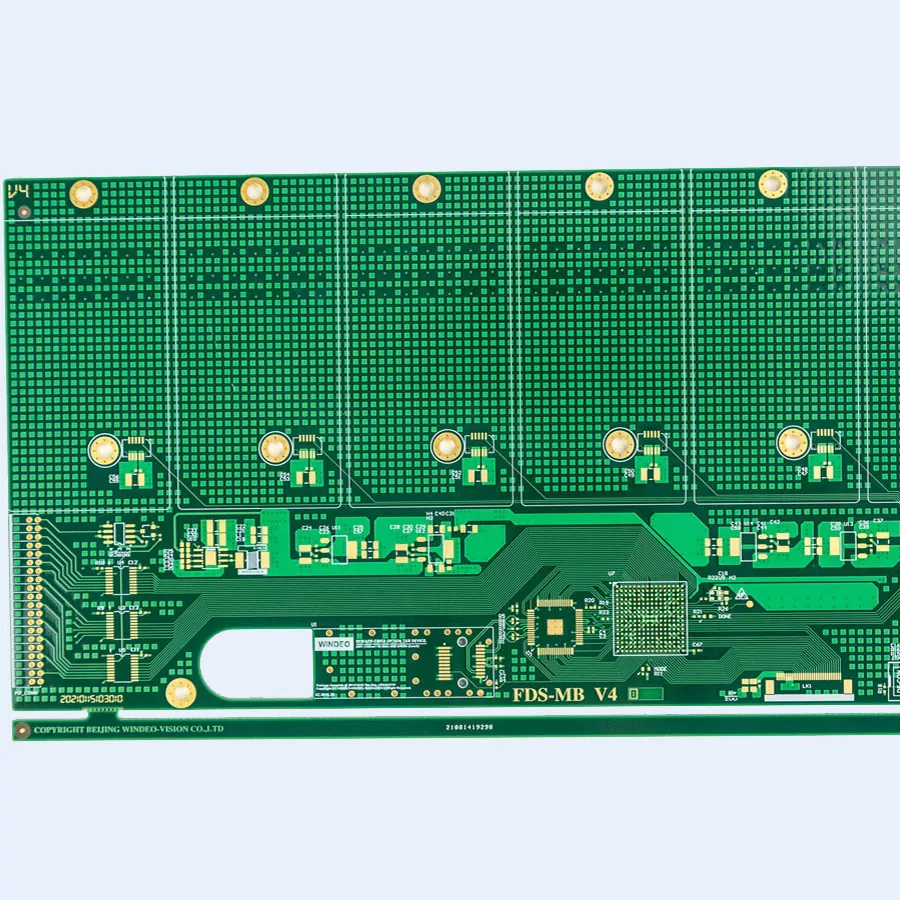

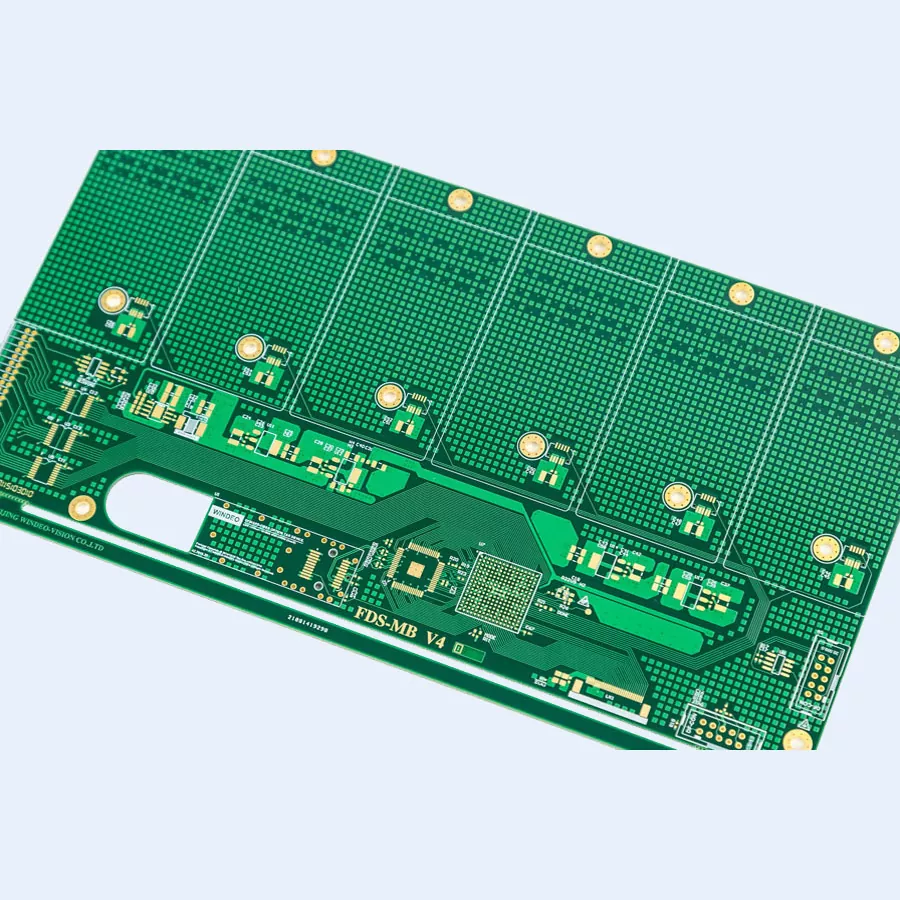

産業用センサー PCB

機械化フレームワーク、自動車制御、または IoT チェック ガジェットを作成するときは、過酷な状況に対処し、安定した実行を伝えることができる回路シートが必要です。それはまさに、当社の産業用センサーの PCB 配置が提供するものです。 Shenzhen Aisen Electronics Co., Ltd. では、異常な温度から電磁インピーダンスに至るまで、センサー用途の特別な課題に取り組んでいます。正確性が最も重要な場合、あなたのベンチャーメリットシートは不足することはありません。

産業用センサーのアプリケーションには、標準的な回路シート以上のものが必要です。繊細なアナログで管理してるんですね 信号、正確な推定、そして頻繁に困難な作業条件。

当社の製造準備は、センサー回路が精度と揺るぎない品質を維持することを保証します。活用します 特殊な素材と制御されたインピーダンスステアリングにより、旗の障害物を最小限に抑えます。この細部への配慮 研究室で動作するセンサーと、現実世界の条件で確実に動作するセンサーとの対比を生み出します。

高度な製造能力

多層精密構造

· 層数: 複雑なセンサー設計の場合は 1 ~ 32 層

· 最小線幅/間隔: 高密度配線の場合は 0.076mm (3 MIL)

· 制御されたインピーダンス: ±8% の許容誤差で一貫した信号の完全性を実現

· コンパクトな設計向けに最小 0.1 mm のビア サイズ

センサー用途に最適化された材料

· RFセンサー回路用の高周波材料

· 高精度アナログ信号用の低損失誘電体

· 過酷な環境向けの温度安定性基材

· 高電圧センサー用途向けの CTI >600 材料

センサー PCB に特化した機能

シグナルインテグリティ保護

センサー回路にはクリーンで安定した信号が必要です。私たちは合法的なグラウンドプレーン、制御された指示、および 重要なコンポーネントの配置。当社のアイテムプランは、妥協と思われるクロストークや電磁障害を最小限に抑えます。 推定精度。

熱管理

多くの機械式センサーは、熱を発生したり、高温状況で動作します。ウォームビア、ウォームスプレッダー、 最適化された銅の分散により、実行可能な暖かさを監視します。これにより、センサーが常に校正を続けることが保証されます。 使用温度範囲。

堅牢な建設基準

· 配電用の銅の厚さは最大 6 オンス

· 信頼性の高い接続のための銅穴 ≥25μm

· 板厚範囲: 0.3mm ~ 5.0mm

· 厳しい穴あけ公差: ±0.05mm

ミッションクリティカルなアプリケーションの品質管理

当社の包括的な品質フレームワークは、各ボードが機械的基準を満たしていることを保証します。

入荷資材管理 (IQC)

最近生成が開始された時点で、すべての材料が判定を満たしていることを確認します。これには誘電体が組み込まれています 特性、銅の品質、寸法精度。

工程内品質管理 (IPQC)

· 最初の製品検査で設計意図を確認する

· 生産中の継続的なプロセス監視

· 重要な段階での AOI (自動光学検査)

· 電気試験により性能を検証

最終的な品質保証

· 出荷前に 100% 電気テスト

· 包括的な目視検査

· 制御回路のインピーダンス検証

· 製品収率目標: ≥99.8%

アプリケーション固有のソリューション

車載用センサーPCB

温度センサー、圧力監視、および位置フィードバック システムには、自動車向けに適合するボードが必要です 信頼性の基準。当社の自動車グレード産業用センサーPCB 製品は広範な信頼性テストを受けており、自動車環境向けに評価された材料を使用しています。

プロセス制御センサー

製造および化学品の準備の状況では、振動、温度サイクル、および耐性に耐えるセンサーが必要です。 化学物質の紹介。機械的品質と防御コーティングを向上させたシートを計画しています。

IoT およびスマート ビルディング センサー

ワイヤレス センサー システムには、moo 制御の利用と信頼性の高い RF 実行のために最適化されたシートが必要です。私たちの計画 調整された無線ワイヤーの検討と制御管理機能。

卓越した製造プロセス

両面基板プロセス

· 材料の準備と切断

· 公差±0.05mmの精密穴あけ

· 信頼性の高い接続のための PTH メッキ

· パターンのイメージングとエッチング

· はんだマスクと凡例のアプリケーション

· 表面仕上げアプリケーション (ENIG、OSP、HASL)

· 最終テストと品質検証

多層基板の機能

さまざまなフラグ レイヤー、コントロール プレーン、および保護を必要とする複雑なセンサー フレームワークの場合、当社のマルチレイヤー ハンドル 以下が含まれます:

· 自動検査による内層処理

· 正確な厚さ制御による積層制御

· HDI 設計の連続穴あけ

· インピーダンス検証を含む高度なテスト

プロジェクトの迅速な対応

クイックプロトタイピング

· 単層/二重層: 2〜3日

· 4 層ボード: 3 ~ 4 日

· 6 層ボード: 5 ~ 6 日

· 8 層以上: 6 ~ 10 日

生産量

安定した品質基準を維持しながら、モデル量から大量生成まで効果的に拡張します。

技術サポートとパートナーシップ

当社のエンジニアリングチームはお客様と協力して最適化します。産業用センサーPCB 製造性とパフォーマンスを考慮した設計。デザインルールチェック、シグナルインテグリティ解析、 製造上の推奨事項。

水動力フレームワーク用の重量センサー、機械式ブロイラー用の温度スクリーン、または 機械化装置用の近隣センサーなど、当社にはお客様のシートをすぐに製造する能力と能力があります。 時間から始めます。

センサーの PCB 要件について話し合う準備はできていますか?当社の技術チームにお問い合わせください。violet@akesonpcb.com 当社の専門的な製造能力が次の産業用センサー プロジェクトをどのようにサポートできるかを探ってください。
