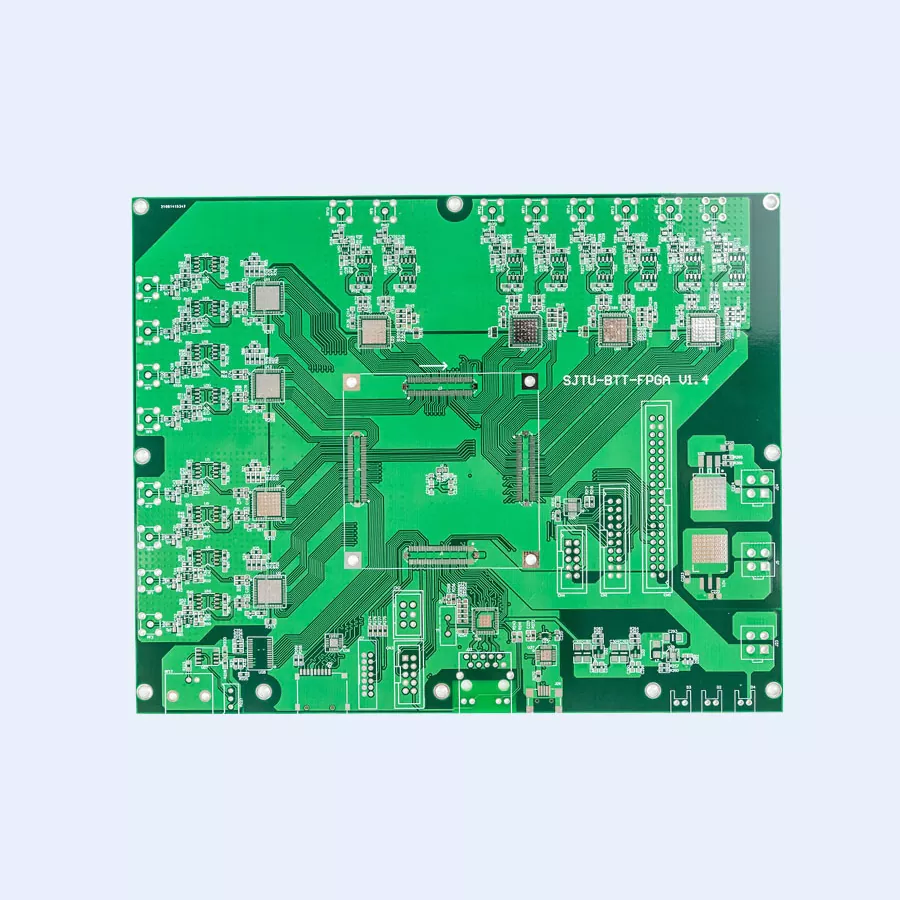

愛仙エレクトロニクスはカスタマイズされたものを提供します通信ルータ PCB ボードWi-Fi ルーター、産業用ゲートウェイ、エンタープライズ ネットワーキング機器、高度な通信端末向けのソリューション。アイセンは、多層 PCB 構造、制御されたインピーダンス技術、精密製造、PCB 組立能力を組み合わせることで、通信機器メーカーが安定した信号伝送、効率的なデータ処理、信頼性の高い長期動作を実現できるよう支援します。
最新のルーターは、コンピューターをインターネットに接続するための単純なデバイスではなくなりました。今日のネットワーク機器は、高性能プロセッサ、メモリ、ワイヤレス モジュール、イーサネット インターフェイス、電源管理回路、およびますます複雑化する通信テクノロジをコンパクトな筐体に統合しています。これらのシステムを接続する PCB は、信号の完全性、熱性能、電磁両立性、および全体的な製品の信頼性に直接影響します。
うまく設計された通信ルータ PCB ボードしたがって、基本的な電気接続以上のものが必要になります。高速伝送、高いコンポーネント密度、制御されたインピーダンス、効果的な熱放散、および継続的なワークロード下での安定した動作をサポートする必要があります。この記事では、購入者がルータ PCB ソリューションを調達する際に評価すべき主要な設計要件、製造能力、応用分野、表面仕上げ、品質に関する考慮事項、および組立サービスについて説明します。
目次
- 通信ルータの PCB ボードがそれほど重要なのはなぜですか?
- 主な PCB 設計要件は何ですか?
- PCB は高速データ伝送をどのようにサポートしていますか?
- マルチレイヤー構造と HDI 構造が重要なのはなぜですか?
- 購入者はどのような PCB 機能を考慮する必要がありますか?
- これらの PCB ソリューションを使用できるルーター アプリケーションは何ですか?
- 熱管理はルーターの PCB の信頼性にどのような影響を与えますか?
- 通信ルータの PCB はどのように製造されますか?
- ルーター PCB にはどの表面仕上げが適していますか?
- PCB アセンブリ サービスを検討する理由
- PCB の品質はどのように管理されていますか?
- よくある質問
- 結論
通信ルータの PCB ボードがそれほど重要なのはなぜですか?
PCB は事実上、通信ルータの電気的バックボーンです。プロセッサ、メモリ、ワイヤレス チップセット、イーサネット ポート、電源回路、その他の機能モジュールを接続し、電気信号がシステムを通過する方法を制御します。
ネットワーク速度が向上するにつれて、PCB のパフォーマンスがますます重要になります。基板の設計が適切でないと、信号の歪み、電磁干渉、熱の問題、または接続が不安定になる可能性があります。これらの問題は、最終的にネットワークのスループットと製品の信頼性に影響を与える可能性があります。
したがって、プロのルーター PCB メーカーは、開発段階で電気的要件と機械的要件の両方を考慮する必要があります。重要な要素には次のようなものがあります。
- 高速シグナルインテグリティ
- 制御されたインピーダンス
- 多層スタックアップ設計
- コンパクトな部品配置
- 熱管理
- EMIおよび電磁両立性
- 配電の安定性
- 長期にわたる製造の一貫性
主な PCB 設計要件は何ですか?
通信ルーターは、複数の高速インターフェイスと電子機能を比較的小さな物理スペースに組み合わせます。したがって、PCB 設計では、電気的性能、コンポーネント密度、熱要件、製造可能性、コストのバランスを取る必要があります。
最も重要な考慮事項の 1 つは、PCB スタックアップです。多層構造により、専用の配線層、電源層、グランド層が提供され、エンジニアが制御された電気特性を維持しながら複雑な回路を編成できるようになります。
設計者はまた、トレースの幅、間隔、ビア構造、基準面、およびコンポーネントの配置を慎重に制御する必要があります。高周波信号の場合、比較的小さな変動でも伝送パフォーマンスに影響を与える可能性があります。
アイセン エレクトロニクスは、一貫した電気的性能を必要とするルーター PCB アプリケーションをサポートするために、最適化されたスタックアップ設計、精密配線、製造制御に重点を置いています。
PCB は高速データ伝送をどのようにサポートしていますか?
高速ネットワーキングでは、プロセッサ、メモリ デバイス、イーサネット インターフェイス、ワイヤレス モジュール、その他のコンポーネント間でデータが移動する際に、PCB が信号品質を維持する必要があります。
インピーダンスの制御は、高周波通信回路にとって特に重要です。ターゲットの電気特性に従って PCB 配線と誘電体構造を設計することにより、メーカーは信号の反射と伝送歪みを低減することができます。
その他の重要なテクニックには次のものがあります。
- 制御されたインピーダンスルーティング:高速信号に対して予測可能な電気的性能を維持するのに役立ちます。
- 最適化されたレイヤースタックアップ:適切な信号、電源、およびグランド構造を提供します。
- 細線技術:コンパクトで複雑な配線レイアウトをサポートします。
- EMI制御:不要な電磁干渉を軽減します。
- 精密穴あけ：PCB 層間の信頼性の高い電気接続をサポートします。
これらの設計上の考慮事項は、エンタープライズ ルーター、無線通信機器、産業用ゲートウェイ、および継続的なネットワーク トラフィックを処理することが期待されるその他のデバイスにとって特に重要になります。
マルチレイヤー構造と HDI 構造が重要なのはなぜですか?
最新のルーターは、エンクロージャのサイズを大幅に増やすことなく、より多くの機能を追加し続けています。これにより、より高い PCB 回路密度が求められます。
多層 PCB は、単一の基板内に複数の導電層を積み重ねることにより、追加の配線スペースを提供します。 HDI テクノロジーは、マイクロビアとより微細な回路構造を通じてコンポーネントの統合をさらに向上させることができます。
コンパクトなネットワーク機器の場合、これらのテクノロジーには次のような利点があります。
- 限られた基板寸法内でより多くの配線容量を実現
- コンポーネントの統合の改善
- 相互接続パスの短縮
- ファインピッチコンポーネントのサポートの向上
- 高度な通信設計のための柔軟性の向上
アイセンの公表された能力によると、同社のPCB製造範囲は1～32層、最小3/3ミルの線幅と間隔、0.3mm～5.0mmのPCB厚さ、最大6オンスの銅厚、最小0.2mmのメカニカルビア、最小0.1mmのレーザーマイクロビアをサポートしている。特殊なインピーダンス制御能力は±8%と記載されています。 :contentReference[oaicite:1]{index=1}
購入者はどのような PCB 機能を考慮する必要がありますか?
中国の PCB メーカーまたは通信 PCB サプライヤーを選択する場合、購入者はサプライヤーの製造能力がルーター設計の技術要件と一致するかどうかを評価する必要があります。
| PCBパラメータ | アイセンの能力 | ルーターにとって重要な理由 |
|---|---|---|
| レイヤー数 | 1 ～ 32 層 | 単純な回路構造から非常に複雑な回路構造までサポート |
| 最小線幅/間隔 | 3/3ミル | 高密度配線をサポート |
| プリント基板の厚さ | 0.3～5.0mm | さまざまな製品構造に柔軟性を提供します |
| 銅の厚さ | 6オンスまで | さまざまな通電要件をサポート |
| 最小のメカニカルビア | 0.2mm | コンパクトな多層相互接続をサポート |
| レーザーマイクロビア | 最小0.1mm | 高度な HDI PCB 構造をサポート |
| 特殊なインピーダンス制御 | ±8% | 高速信号パフォーマンスの維持に役立ちます |
| HDIの構造 | 1+N+1 / 2+N+2 | 小型・高密度通信製品に対応 |
実際の製造仕様は、特定の PCB 設計、材料の選択、スタックアップ、数量、製造要件と照らし合わせて常に確認する必要があります。
これらの PCB ソリューションを使用できるルーター アプリケーションは何ですか?
通信ルータ PCB テクノロジは、処理性能、インターフェイス構成、物理サイズ、および動作環境に応じて、さまざまなネットワーク製品に適応できます。
消費者向け Wi-Fi ルーター
ホームおよびコンシューマ ネットワーキング製品は、コンパクトな寸法、信頼性の高いワイヤレス接続、効率的な電力消費、およびコスト効率の高い製造を優先します。通常、PCB レイアウトには、ワイヤレス チップセット、プロセッサ、メモリ、イーサネット インターフェイス、アンテナ接続、および電源回路が統合されています。
産業用ルーターとゲートウェイ
産業用ネットワーク機器は継続的に動作することが多く、より厳しい環境条件に直面する可能性があります。 PCB ソリューションは、耐久性、安定した配電、熱性能、長期的な動作信頼性を重視する必要があります。
エンタープライズ通信ルーター
エンタープライズ ルーターには通常、より優れた処理能力と複数の高速通信インターフェイスが必要です。それらの PCB には、継続的なデータ交換をサポートするために、複雑な多層配線とより高いコンポーネント密度が含まれる場合があります。
無線通信機器
無線通信製品では、RF 関連のレイアウトの考慮事項、信号の完全性、アンテナの接続性、および電磁両立性がさらに重視されます。
熱管理はルーターの PCB の信頼性にどのような影響を与えますか?
ルーターは、中断することなく長時間動作することがよくあります。プロセッサ、ワイヤレス モジュール、電源管理コンポーネント、およびその他のアクティブ デバイスは、動作中に熱を発生します。
熱が効果的に管理されないと、過度の温度がコンポーネントの信頼性やシステムの安定性に影響を与える可能性があります。したがって、PCB 設計は、銅の配置、コンポーネントの配置、サーマル ビア、および適切な放熱構造を通じて熱性能に貢献できます。
綿密に計画されたボードでは、熱パフォーマンスを最終段階の修正として扱うのではなく、最初から考慮する必要があります。要求の厳しい通信機器の場合は、電気的性能と熱管理を合わせて評価する必要があります。
通信ルータの PCB はどのように製造されますか?
信頼できる製品を生み出す通信ルータ PCB ボード材料の準備から最終的な電気テストまで正確なプロセス制御が必要です。
- 材料検査:受け取った材料はプロジェクトの仕様に従ってチェックされます。
- 内層処理：回路パターンは制御された精度で転写および処理されます。
- 層の積層:多層構造は、制御されたプロセス条件の下で組み立てられます。
- 精密穴あけ：機械的で特殊な穴あけプロセスにより、層間の接続が作成されます。
- 銅メッキ：導電接続は、必要な PCB 層を通じて確立されます。
- 回路構成：外部回路は承認された設計に従って形成されます。
- 表面処理:選択した表面仕上げは、組み立て要件に従って適用されます。
- AOI検査：自動光学検査は、製造上の欠陥を特定するのに役立ちます。
- 電気試験:出荷前に導通、絶縁評価を行っております。
- 最終検証:完成した基板は顧客の仕様に照らしてチェックされます。
複雑な多層通信ボードの場合、追加の検査は層の位置合わせ、回路の精度、相互接続の信頼性を検証するのに役立ちます。
ルーター PCB にはどの表面仕上げが適していますか?
表面仕上げの選択は、コンポーネントの種類、組立技術、期待される信頼性、およびコスト要件に基づいて行う必要があります。
| 表面仕上げ | 代表的な利点 | 潜在的な用途 |
|---|---|---|
| ENIG | ファインピッチ部品や高信頼性アプリケーションに最適 | 高度な通信機器 |
| OSP | コスト効率の高い表面保護 | 標準ルーター PCB アプリケーション |
| HASL / 鉛フリー HASL | 信頼性の高い従来の組み立てオプション | 電子製品全般 |
| イマージョンシルバー / ブリキ | 特定のパフォーマンス要件に適した | 厳選された通信エレクトロニクス |
適切な仕上げは、価格だけで選択するのではなく、PCB の設計と組み立てプロセスに従って決定する必要があります。
PCB アセンブリ サービスを検討する理由
ルーターのメーカーにとって、ベア PCB を購入し、コンポーネントのアセンブリを別のサプライヤーを通じて管理すると、調整要件が増加する可能性があります。 PCB と PCBA の統合サプライヤーにより、調達と生産管理が簡素化されます。
アイセン エレクトロニクスは、次のような PCB アセンブリ サポートを提供します。
- コンポーネントの調達
- SMTアセンブリ
- 部品の正確な配置
- 検査と品質検証
- 電気試験
- 通信機器の製造サポート
このアプローチにより、ネットワーク機器メーカーは単一の製造パートナーを通じて PCB の製造と組み立てを調整できるため、生産効率が向上し、サプライヤー管理が簡素化される可能性があります。
PCB の品質はどのように管理されていますか?
PCB の欠陥はネットワークの安定性、製品の可用性、顧客エクスペリエンスに影響を与える可能性があるため、通信機器にとって品質の一貫性は非常に重要です。
堅牢な品質管理プロセスは、最終検査のみに依存するのではなく、製造チェーン全体をカバーする必要があります。主要なチェックポイントには、入荷材料検査、生産監視、AOI 検査、電気試験、最終検証が含まれます。
を評価する購入者向け通信ルーター PCB ボードのメーカー、機器の機能だけでなく、検査手順、エンジニアリングコミュニケーション、プロトタイプのサポート、生産の一貫性、および顧客の仕様に従うサプライヤーの能力をレビューすることも役立ちます。
よくある質問
通信ルータの PCB ボードとは何ですか?
通信ルータ PCB ボードは、プロセッサ、メモリ、ワイヤレス モジュール、ネットワーク インターフェイス、電源回路、およびデータ通信に必要なその他の電子コンポーネントを接続するために通信ルータ内で使用されるメイン回路基板です。
ルーターの PCB にインピーダンス制御が必要なのはなぜですか?
高速ルーターの信号は、インピーダンスの変化に敏感です。適切なインピーダンス制御により信号の反射や歪みを低減し、より安定した高速通信性能を実現します。
通信ルーターのPCBは多層で製造できますか?
はい。多層構造は、追加のルーティング容量を提供し、信号、電源、およびグランド構造をより効果的に編成できるため、高度なルーター アプリケーションによく使用されます。アイセンが公開している機能は、1 ～ 32 層の PCB 設計をカバーしています。
ルーター PCB メーカーは PCBA サービスを提供できますか?
はい。統合された PCB アセンブリ サービスには、コンポーネントの調達、SMT の配置、検査、電気テストが含まれます。これは、ネットワーク機器メーカーのサプライ チェーンの簡素化に役立ちます。
カスタマイズされたルーター PCB を使用できるルーターの種類は何ですか?
カスタマイズされたルーター PCB ソリューションは、必要な電気的および機械的仕様に応じて、消費者向け Wi-Fi ルーター、エンタープライズ ルーター、産業用ルーター、ワイヤレス ネットワーキング製品、ゲートウェイ、その他の通信端末向けに開発できます。
PCB の見積にはどのような情報が必要ですか?
正確な見積もりを得るために、購入者は通常、ガーバー ファイル、BOM ファイル、PCB 寸法、層数、材料要件、表面仕上げ、予想数量、アセンブリ要件、およびアプリケーション情報を提供する必要があります。
結論
高性能ルーターは、強力なプロセッサーと高度な通信チップ以上のものに依存します。これらのコンポーネントの下にある PCB は、電子システムがどれだけ効果的に信号を送信し、電力を分配し、熱を管理し、信頼性の高い接続を維持できるかを決定します。このため、正しいものを選択することは、通信ルータ PCB ボード製造パートナーは、信頼性の高いネットワーク機器を開発する上で重要な役割を果たします。
アイセン エレクトロニクスは、多層 PCB 製造、HDI 機能、制御されたインピーダンス技術、精密製造、PCB アセンブリ、検査、カスタマイズされたエンジニアリング サポートにより、幅広い通信ネットワーキング アプリケーション向けのソリューションを提供できます。信頼できる中国の PCB メーカーから調達している場合、または新しいルーター、ゲートウェイ、または無線通信製品を開発している場合は、お問い合わせPCB 要件、技術仕様、プロトタイプのニーズ、量産計画について話し合います。
