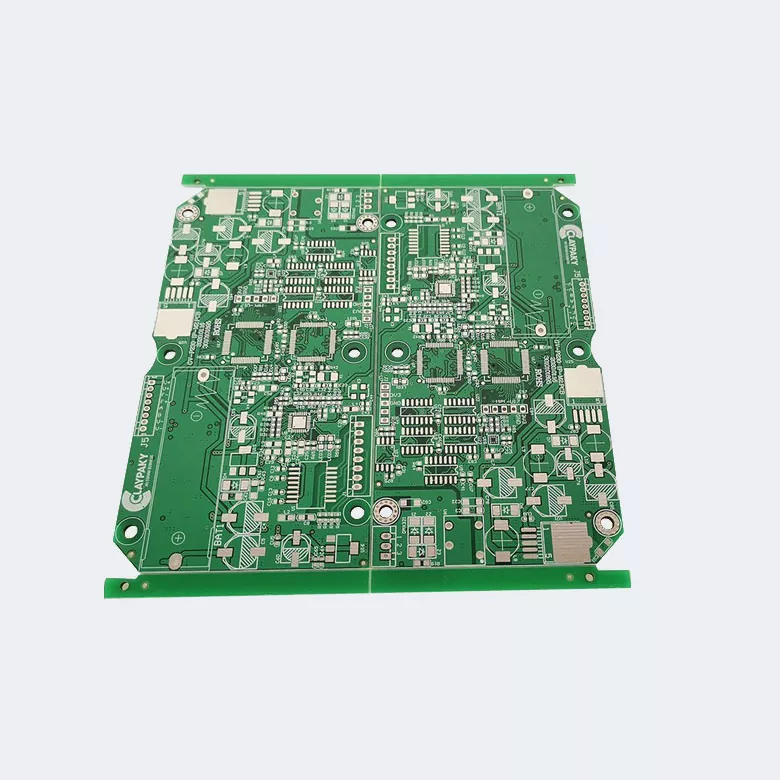

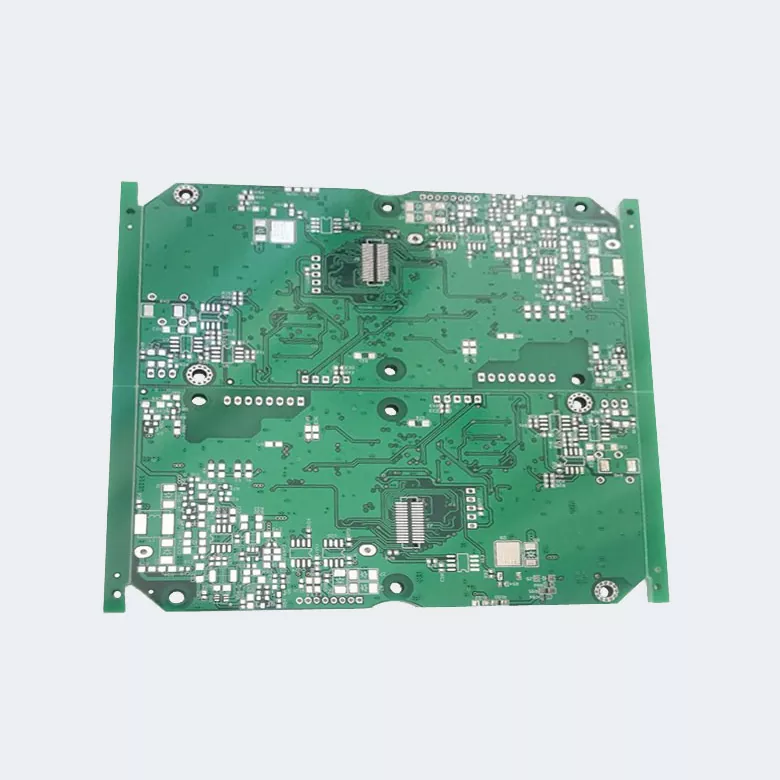

車載用レーダーPCB

卓越した多層基板製造

当社の多層基板生成ハンドルは、複雑な自動車ガジェットの優れた実行を保証します。各ボード 25の専門段階を経た徹底した品質管理を実現しています。生地の検討開始から最終出荷まで、 製造の各段階を厳しく監視し続けます。

この準備には、高度な AOI 評価、正確なボーリング、特殊な表面薬剤が組み込まれています。私たちのブラウン 酸化とカバー戦略により、強固な層間結合が自動車の揺るぎない品質の基礎となります。基板メッキと めっきステージの設計により、回路設計全体を通じて理想的な導電性が保証されます。

両面基板製造

それほど複雑ではない自動車用途の場合、当社の両面基板製造はコスト効率の高い手配を提供します。の 合理化された 20 段階のハンドルにより、同じ品質基準を維持しながら生成時間を短縮します。各ボードが取得するのは、 最近では、包括的な電気テストと品質確認がパッケージ化されました。

お客様のニーズを満たす PCBA アセンブリ機能

車載レーダーの冒険には、正確なコンポーネントの配置と信頼性の高い組み立てが必要です。 PCBA 機能が戻ってきました 01005 チップ サイズから最大 45 mm バンドルまでのコンポーネント。ベーシックカーで±0.025mm以内の精度を追求。 アプリケーション。

精密な組み立て機能

· 最大基板サイズ: 大型車載モジュール用 810×490mm

· 最小ピッチ: 高密度設計の場合は 0.38mm

· 直径 0.22 mm までの BGA をサポート

· コンポーネントの高さは最大 13 mm まで対応

· はんだペーストの厚さ制御: ±0.03mm

これらの仕様により、ADAS車両レーダーシステム用の車載レーダーPCB 自動車の要件を正確に満たします。当社の組立プロセスは、標準的な自動車と特殊な自動車の両方に対応します 優れた精度を備えたコンポーネント。

自動車の卓越性のための技術仕様

当社の製造能力は、次のような問題に対処します。 車のレーダーフレームワークの必需品。シートは単層から納品されます 最大 32 層のセットアップ。 最大のボード見積もりが得られます 最大650mm×750mmとなり、大型の車用電子モジュールが必要になります。

重要なパフォーマンスパラメータ

基板の厚さは、両面基板の 0.3mm から複雑な多層設計の 5.0mm までの範囲です。最低限のことは達成します 機械式ドリル穴のサイズは 0.2 mm、公差は ±0.05 mm です。マイクロビア機能は 0.1mm まで拡張可能 高密度相互接続要件。

高電流自動車用途では、銅の厚さは 6 オンスに達します。最小の線幅と間隔 0.076mm の能力により、高密度の回路パターンをサポートします。インピーダンス制御により±8%の許容誤差を維持し、正確な信号を実現 送信。

表面処理オプション

当社は、HASL、ENIG、OSP、特殊な車両の仕上げなど、包括的な表面処理の選択肢を提供します。パッチベール カラーには、標準的なグリーン、ホワイト、ダークが組み込まれており、有名な車の色を主張します。リフレクティブとマットの両方がスーツを包み込みます 独特のカープラン要件。

プロジェクトの優れたデリバリー

当社の合理化された発電計画は、自動車ベンチャーの便利な輸送を保証します。 4層シートの高速テスト 合計3〜4日で完了します。小さなグループの生成には 8 ～ 10 日が必要ですが、大量の生成には 10 ～ 12 日以内に伝達されます。

複雑な多層シートの場合、品質を保証するには余分な時間がかかります。経験豊富な集団が正確な搬送を実現 特定の必需品に基づいたゲージ。お客様にご満足いただけるよう、99% 以上の定時搬送率を維持しています。

期待を超える品質保証

すべてのアイテムは、最近の出荷時に包括的なテストを受けています。当社の品質管理フレームワークは常に維持されています 徹底した審査慣例により、99.8% の品目は放棄されます。当社のサービスを通じて、クライアントの満足度は確実に 98% を超えます。 卓越性へのこだわり。

アプローチ評価、工程内観察、アクティブ品質の3段階の品質管理を行っています。 肯定。揺るぎない品質テストにより、自動車の作業条件下での長期的な実行が保証されます。私たちは追い続けます 製造プロセス全体にわたる完全なトレーサビリティ。

業界のアプリケーションと専門知識

当社の自動車用 PCB 配置は、レーダー フレームワークを超えたさまざまなアプリケーションに対応します。 AC冷却ファン用のシートを製作しております。 車の照明、および高度なドライバーヘルプフレームワーク。各アプリケーションは、要件を満たすために特別な考慮が行われます 特定の車の規格。

私たちの出会いには、買い物客のハードウェア、機械制御、IoT アプリケーションが組み込まれています。この幅広いスキルがもたらすのは、 あなたの自動車ベンチャーにとって重要な豆知識。現在の自動車の相互接続された性質を理解しています 電子システム。

自動車イノベーションのパートナー

Shenzhen Aisen Electronics Co., Ltd. を選択することは、自動車の卓越性を追求するメーカーと提携することを意味します。私たちの 経験豊富なチームは、自動車の安全システムの重要な性質を理解しています。私たちはお客様と緊密に連携し、お客様の安全を確保します。ADAS車両レーダーシステム用の車載レーダーPCB すべてのパフォーマンス要件を満たしています。

当社のワンストップの電子サプライ チェーンの手配により、改善の取り組みが合理化されます。プロトタイピングの始まりから 大量生産により、確かな品質と確かなメリットをお届けします。お問い合わせ先 violet@akesonpcb.com自動車用 PCB 要件について話し合い、次のプロジェクトをどのようにサポートできるかを見つけてください。
