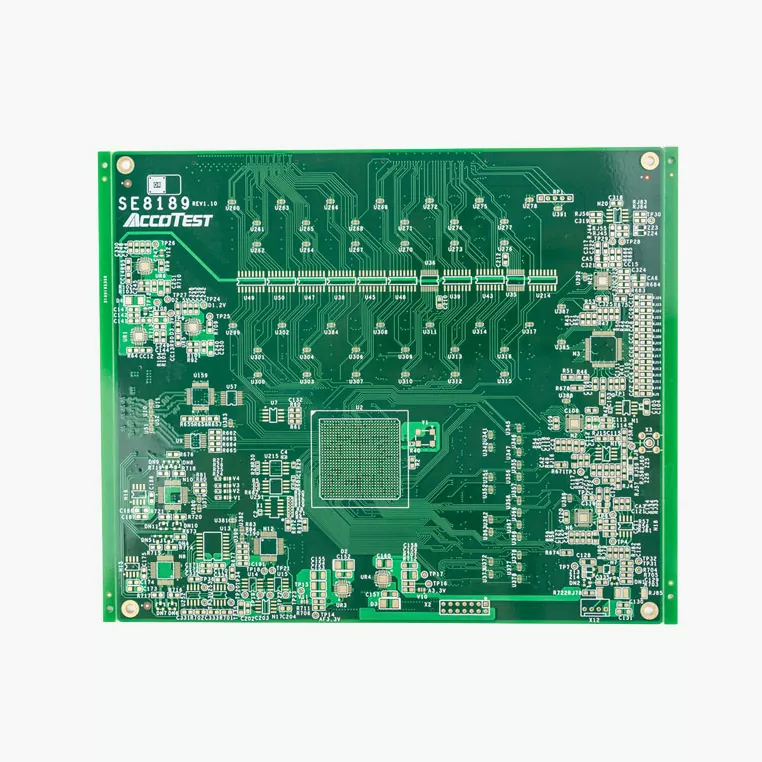

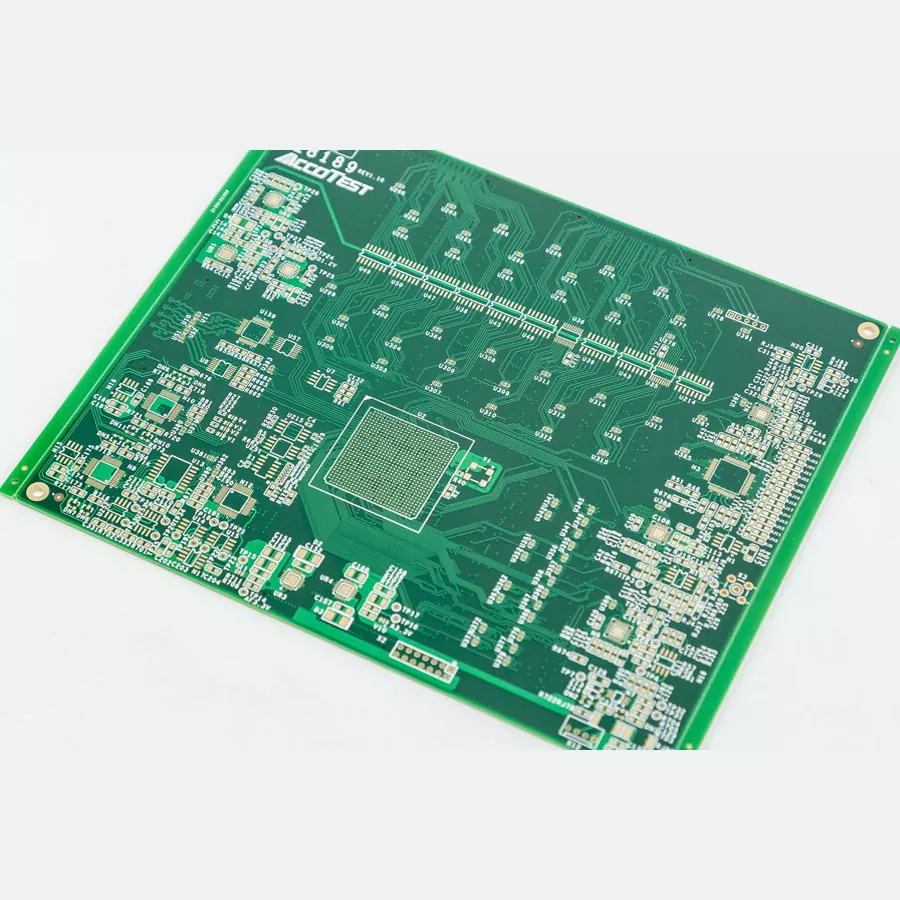

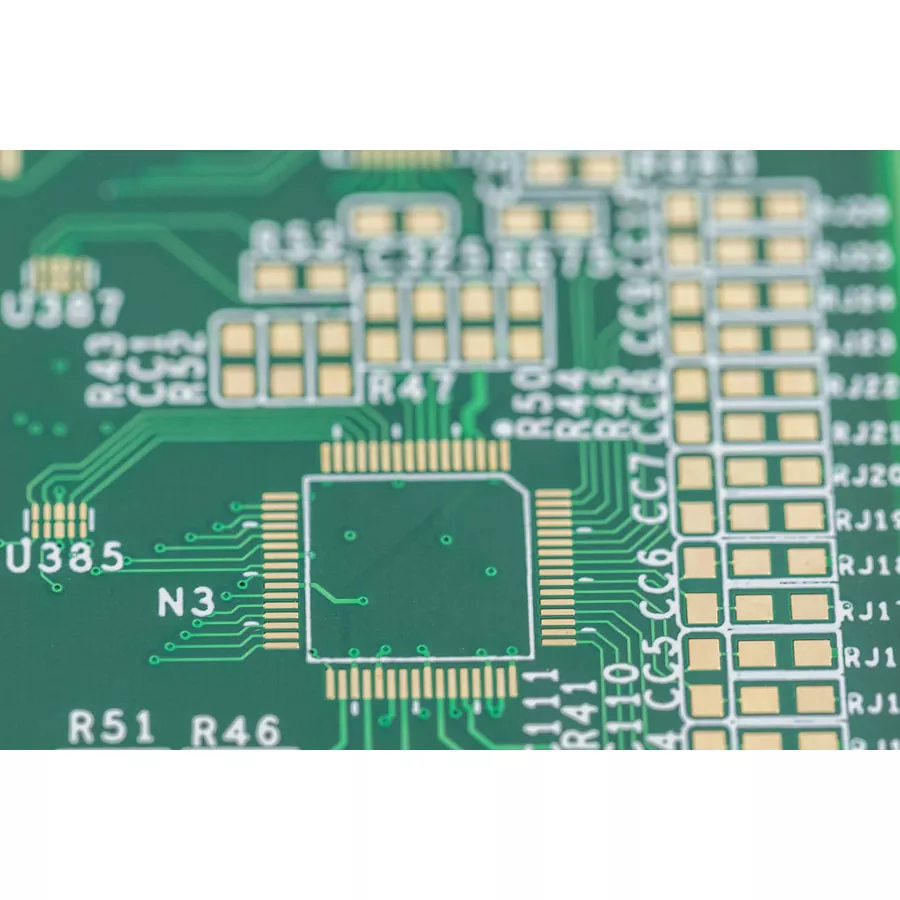

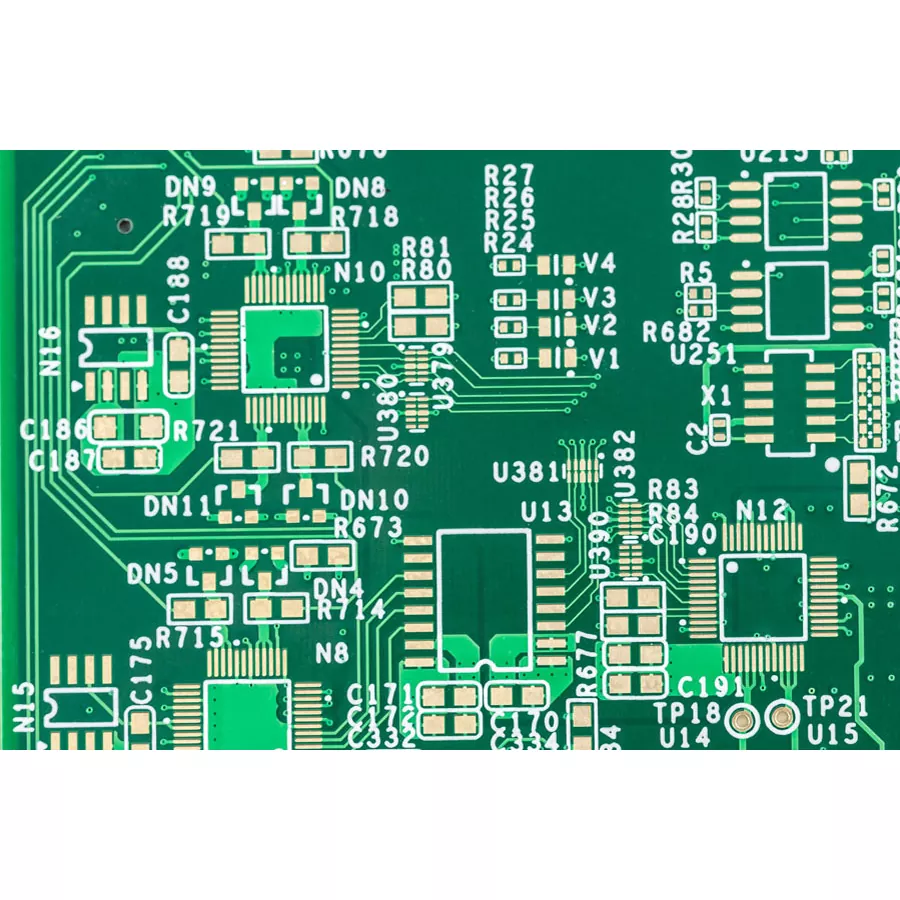

制御システム基板

制御システム PCB は、センサー、プロセッサー、通信モジュール、電力制御回路を 1 つの信頼性の高い電子プラットフォームに接続することにより、産業機器において重要な役割を果たします。

標準的な回路基板とは異なり、アナログ フィードバック信号、デジタル通信、大電流制御出力などの複数の信号タイプを処理しながら、安定した動作を維持する必要があります。 PCB 設計が不適切であると、信号干渉、不安定な通信、または予期しないシステムのダウンタイムが発生する可能性があります。

でアイセン電子株式会社では、産業オートメーション機器、組み込みコントローラー、モーター制御システム、インテリジェントマシン向けのカスタマイズされた制御システム PCB を製造しています。当社のエンジニアリングアプローチは、電気的性能、熱管理、信号の完全性、および長期的な生産の一貫性に焦点を当てています。

制御システム PCB 設計の背後にあるエンジニアリング上の考慮事項

制御システム PCB は、電子部品のキャリアであるだけではありません。システムがどれだけ効率的に信号を処理し、電力を管理し、外部デバイスと通信するかを決定します。

PCB 開発中、エンジニアは電気的性能、機械的制限、生産の信頼性のバランスを取る必要があります。

産業用制御のためのシグナルインテグリティと回路絶縁

産業用コントローラーは通常、次のような異なる回路機能を同じ PCB 上で組み合わせます。

• センサー信号の取得
• マイコン処理
• 通信回路
• 出力制御

PCB 配線が適切に設計されていない場合、これらの回路は相互に干渉する可能性があります。

アイセン エレクトロニクス株式会社は、以下の点を考慮した PCB 設計をサポートします。

• アナログ信号とデジタル信号の分離
• グラウンディング戦略の最適化
• ノイズリダクションレイアウト
• 制御されたインピーダンスルーティング

これは、正確なフィードバック信号が不可欠なアプリケーションで安定した動作を維持するのに役立ちます。

継続的な産業運用のための高信頼性設計

多くの制御システムは工場、機械、オートメーション機器で継続的に稼働しており、予期せぬ障害が生産損失を引き起こす可能性があります。

当社の PCB 製造は、以下を必要とする設計をサポートします。

• 高い機械的信頼性
• 熱パフォーマンスの最適化
• 耐久性のある銅構造
• 安定したはんだ付け性能

振動、温度変化、または電気的干渉の下で動作する機器の場合、PCB 材料の選択と製造の一貫性が重要な要素になります。

スマート制御システムの通信インターフェースのサポート

最新の産業用制御プラットフォームでは、多くの場合、コントローラー、センサー、外部ネットワーク間の通信が必要になります。

制御システム PCB には、次のようなインターフェイスが統合されている場合があります。

• RS485通信
• CANバスシステム
• イーサネットモジュール
• 産業用通信プロトコル

これらのアプリケーションの場合、PCB レイアウトは適切な配線、インピーダンス制御、EMI の考慮を通じて信号品質を維持する必要があります。

アプリケーション

産業用オートメーション機器

オートメーション機械には、モーター、センサー、アクチュエーター、制御プロセッサーを調整するための信頼性の高い PCB アセンブリが必要です。

当社の制御 PCB ソリューションは次の用途に使用されます。

• FA機器
• ロボットシステム
• マシンコントロールユニット
• 生産ラインコントローラー

モーター制御およびモーション システム

モーター制御アプリケーションには、正確な信号処理と安定した電力管理が必要です。

PCB 設計は以下をサポートする必要があります。

• モータードライバー回路
• フィードバック検出
• パワースイッチングコンポーネント
• 熱管理

より高い電流能力を必要とするアプリケーションには、厚銅 PCB オプションが利用可能です。

組み込み制御デバイス

組み込みコントローラーは、PCB サイズ、消費電力、信頼性が重要となるスマート機器で広く使用されています。

アプリケーションには次のものが含まれます。

• インテリジェントマシン
• 制御端子
• 監視システム
• 産業用IoTデバイス

制御アプリケーション向けの PCB 製造能力

アイセン エレクトロニクス株式会社は、さまざまな制御システム要件に対応する PCB 製造機能を提供します。

層構造:

1～32層PCB製造

板厚:

0.3mm～5.0mm

銅の厚さ:

高電流アプリケーション向けに最大 6oz

最小線幅:

3ミル(0.076mm)

インピーダンス制御:

標準±10%、拡張機能も利用可能

表面仕上げ:

ENIG、HASL、OSP、浸漬シルバー、ハードゴールド

これらの機能により、標準の制御ボードと複雑な多層設計の両方をサポートできます。

製造品質管理

制御システムの PCB の信頼性は、生産全体にわたる一貫性によって決まります。

当社の製造プロセスには次のものが含まれます。

受入材料検査、内層検証、穴あけ管理、銅メッキ監視、AOI検査、電気試験、最終品質検査。

より高い信頼性が必要なプロジェクトの場合、お客様の仕様に基づいた追加のテスト要件をサポートします。

品質管理は次の点に重点を置いています。

• 回路の導通
• 断熱性能
• はんだ付け性
• レイヤーの位置合わせ
• 製造の一貫性

カスタマイズされた PCB エンジニアリングのサポート

制御システムの開発では、多くの場合、パフォーマンス、コスト、生産の実現可能性のバランスをとる必要があります。

当社のエンジニアリング チームは、お客様を次の点でサポートします。

• PCB設計レビュー
• スタックアップの最適化
• 材料の選択
• DFM分析
• 試作検証
• 量産移行

開発プロセスに早い段階から参加することで、製造リスクを軽減し、製品の信頼性を向上させることができます。

制御システム基板製造ならアイセンエレクトロニクス株式会社が選ばれる理由

制御システム PCB プロジェクトには、製造能力以上のものが必要です。サプライヤーは、PCB の性能が電子システム全体にどのような影響を与えるかを理解する必要があります。

アイセン電子株式会社は以下を提供します。

• カスタマイズされた多層 PCB 製造の経験
• 産業用制御アプリケーションのサポート
• 試作から生産までのエンジニアリング支援
• さまざまな注文量に応じた柔軟な生産能力
• PCBおよびPCBA統合サービス

当社は機器メーカーや電子開発者と協力して、自動化およびインテリジェント制御アプリケーション向けの信頼性の高い PCB ソリューションを構築しています。

よくある質問

制御システム基板と標準基板の違いは何ですか?

制御システム PCB には通常、信号処理、通信インターフェイス、電力制御セクションなどのより複雑な回路が含まれています。より優れた信号の完全性と信頼性が必要です。

制御システム PCB は産業用通信インターフェイスをサポートできますか?

はい。 PCB 設計は、RS485、CAN、イーサネット、その他の産業用通信要件などの通信インターフェイスをサポートできます。

大電流制御基板を製造していますか?

はい。より高い電流能力を必要とするアプリケーション向けに、最大 6 オンスの厚銅 PCB オプションを提供します。

産業用コントローラーにはどの PCB 層が適していますか?

層の数は回路の複雑さによって異なります。単純なコントローラーでは 2 ～ 4 層が使用される場合がありますが、高度な産業用システムでは多層構造が必要になることがよくあります。

PCB組み立てサービスは提供できますか?

はい。当社は、PCB 製造、コンポーネント調達、SMT アセンブリ、テスト、および完全な PCBA ソリューションを提供します。

産業環境における PCB の信頼性を向上するにはどうすればよいですか?

信頼性は、適切な材料の選択、製造管理、電気試験、およびアプリケーション条件に基づく設計の最適化によって向上します。

接触アイセン電子株式会社カスタマイズされた制御システム PCB 製造ソリューション向け。
