重要な航空宇宙システム用の高品質航空宇宙 PCB および PCBA

航空宇宙電子システムには、振動、温度変化、高周波信号伝送、長いサービスサイクルなどの極端な動作条件下でも安定した電気的性能を維持する回路基板が必要です。深センアイセン電子有限公司は、アビオニクス システム、衛星通信機器、ナビゲーション モジュール、飛行制御電子機器、および無人航空機システム向けの航空宇宙用 PCB および PCBA 製造ソリューションを提供しています。

20 年以上の PCB 製造経験を持つアイセン エレクトロニクスは、高信頼性多層 PCB、HDI PCB、リジッドフレックス PCB、および PCBA アセンブリ サービスを専門としています。当社の生産能力は、1 ~ 40 層のリジッド ボード、高周波 PCB、フレックス リジッド ボード、および高度な電子システムで使用される複雑な電子アセンブリをカバーしています。

50,000㎡の生産施設、自動製造装置、ISO9001、ISO14001、IATF16949の品質管理システムに支えられ、PCBの設計レビュー、材料の選択、PCBの製造、SMTの組み立て、テスト、最終納品までのエンジニアリングサポートを提供します。

航空宇宙用PCB製造能力

アイセン エレクトロニクスは、PCB 製造中のインピーダンスの一貫性、銅の厚さの均一性、熱信頼性、機械的安定性などの重要なパラメーターの制御に重点を置いています。

当社の航空宇宙用 PCB 製造能力には以下が含まれます。

  • 1~40層の多層PCB製造
  • マイクロビア技術を採用した HDI PCB
  • スペースが限られた電子システム向けのリジッドフレックス PCB
  • RF通信アプリケーション用の高周波PCB
  • 電力制御システム用の厚銅 PCB
  • 高信頼性の PCBA アセンブリと機能テスト

航空宇宙制御システム向け高信頼性多層PCB

飛行制御コンピュータ、ナビゲーション システム、航空宇宙用電子コントローラには、安定した信号伝送と長期にわたる動作の信頼性が必要です。アイセン エレクトロニクスが製造する航空宇宙用多層 PCB は、制御されたインピーダンス構造、最適化された層積層、および精密な穴あけ技術を使用して設計されています。

アイテム 能力
レイヤー数 1~40層
最大PCBサイズ 730mm×630mm
プリント基板の厚さ 0.3mm~5.0mm
最小線幅/間隔 0.05mm/0.05mm
最大銅厚 10オンス
機械的穴あけ 0.15mm~6.5mm
レーザーマイクロビア 75μm~150μm

これらの機能は、コンパクトなレイアウト、高密度の相互接続、安定した電気的性能を必要とする航空宇宙エレクトロニクスをサポートします。

高度なアビオニクス エレクトロニクス用の HDI 航空宇宙 PCB

最新の航空宇宙機器は、より多くの処理機能をより小さな電子モジュールに統合しています。 HDI PCB テクノロジーにより、配線密度を高めながら基板サイズを縮小し、信号性能を向上させることができます。

アイセン エレクトロニクスは、次の機能を備えた HDI ボードを製造しています。

  • 1 ステップおよび 2 ステップ HDI 構造
  • マイクロビアレーザー穴あけ技術
  • 細線ルーティング機能
  • 高密度コンポーネントの統合

典型的なアプリケーション:

10層HDI PCB

技術的特徴:

  • 線幅/間隔: 3mil/2.5mil
  • 穴の銅の厚さ: ≥18μm
  • 表面銅の厚さ: 35-39μm
  • 表面仕上げ:イマージョンゴールド

応用分野:

  • 自律飛行制御モジュール
  • 航空宇宙用コンピューティング ユニット
  • ナビゲーション処理システム

航空宇宙エレクトロニクス用のリジッドフレックス PCB

航空宇宙機器では、多くの場合、機械的信頼性を維持しながら、限られた設置スペースに収まる電子アセンブリが必要です。リジッドフレックス PCB は、リジッド基板の強度と柔軟な回路適応性を組み合わせ、コネクタを減らし、システムの信頼性を向上させます。

アイセン エレクトロニクスは、次の用途のリジッドフレックス ボードを製造しています。

  • 航空宇宙センサー
  • コンパクトなアビオニクスモジュール
  • 衛星電子ユニット
  • UAV制御システム
パラメータ 仕様
層構造 4~10層
線幅・線間隔 3ミル/3ミル
表面銅 35±5μm
穴銅 ≧15μm
表面処理 イマージョンゴールド

従来の PCB とケーブル接続と比較して、リジッドフレックス技術によりアセンブリの複雑さが軽減され、振動や機械的ストレスに対する耐性が向上します。

通信システム用の高周波航空宇宙用 PCB

衛星通信、レーダー機器、RF モジュールには、制御された誘電特性と優れた信号整合性を備えた PCB が必要です。アイセン エレクトロニクスは、特殊な材料と制御された製造プロセスを使用した高周波 PCB 製造ソリューションを提供します。

主な考慮事項は次のとおりです。

  • 安定した誘電率
  • 信号損失が少ない
  • 制御されたインピーダンス
  • 正確なレイヤー登録

これらの PCB は次の用途に適しています。

  • 衛星通信端末
  • RF送信モジュール
  • 航空宇宙用無線システム
  • レーダー電子ユニット

航空宇宙用 PCBA アセンブリ サービス

アイセン エレクトロニクスは、PCB 製造を超えて、SMT アセンブリ、DIP アセンブリ、検査、機能テストを含む完全な PCBA 製造サービスを提供します。

アイテム 能力
プリント基板サイズ 50×50mm~810×490mm
最小コンポーネントサイズ 0201 / 01005
BGAの最小直径 0.22mm
SMT コンポーネントの高さ 13mmまで
はんだペーストの厚さの制御 ±0.03mm
部品配置精度 ≤0.10mm

完全な製造プロセスには以下が含まれます。

  • 基板受入検査
  • はんだペースト印刷
  • SMTの配置
  • リフローはんだ付け
  • AOI検査
  • X線検査
  • 機能テスト

航空宇宙用 PCB の製造品質管理

航空宇宙エレクトロニクスには追跡可能な製造プロセスが必要です。アイセンエレクトロニクスでは、プリント基板の製造において厳しい品質管理を行っています。

材質の検証

入荷した材料は以下について検査されます。

  • ラミネート仕様
  • 銅の厚さ
  • 材料の一貫性
  • 熱性能

製造検査

主要な検査機器には次のものが含まれます。

  • AOI光学検査装置
  • AVI外観検査機
  • X線検査装置
  • インピーダンステスター
  • 金属顕微鏡
  • 大電流テスター
≥99.8%
製品収率
≥99%
時間通りの配達
≤0.5%
苦情率
≥99%
顧客満足度

航空宇宙用 PCB アプリケーション

アイセン エレクトロニクスの航空宇宙用 PCB および PCBA ソリューションは、以下の用途に適用されます。

アビオニクス システム

  • 飛行制御電子機器
  • ナビゲーションシステム
  • 通信モジュール
  • 航空機監視装置

衛星および宇宙通信

  • 衛星通信ボード
  • 信号処理モジュール
  • 電源管理ユニット

UAV エレクトロニクス

  • ドローンのフライトコントローラー
  • 自律航法システム
  • センサー処理モジュール

航空宇宙試験装置

  • 測定器
  • 制御システム
  • 電子試験プラットフォーム

航空宇宙企業がアイセンエレクトロニクスを選ぶ理由

完全な PCB および PCBA 製造能力

PCB のみのサプライヤーとは異なり、アイセン エレクトロニクスは PCB 製造から電子アセンブリまでの一貫した製造を提供し、サプライヤー調整のリスクを軽減します。

先進的な製造装置

当社の工場は、Han's レーザー穴あけ機、Cosmic エッチング ライン、自動 PTH 銅めっきライン、LDI 露光システム、自動検査装置などの高度な生産設備を稼働しています。

エンジニアリングサポート

当社の技術チームは、PCB スタックアップの最適化、材料の選択、信号整合性解析、製造実現可能性のレビュー、プロトタイプの検証のサポートを提供します。

長期にわたる製造経験

アイセン エレクトロニクスは 2004 年以来 PCB 製造事業を確立し、多層 PCB、HDI、リジッドフレックス PCB、および高性能電子機器製造の経験を蓄積してきました。

航空宇宙用 PCB 製造に関するよくある質問

航空宇宙エレクトロニクスではどのタイプの PCB が一般的に使用されますか?

航空宇宙システムでは、信号、サイズ、信頼性の要件に応じて、多層 PCB、HDI PCB、リジッドフレックス PCB、および高周波 PCB が一般的に使用されます。

アイセンエレクトロニクスは航空宇宙用の高層PCBを製造できますか?

はい。アイセン エレクトロニクスは、高密度配線技術で 1 ~ 40 層の PCB 製造をサポートします。

アイセンは航空宇宙向けPCBAアセンブリを提供していますか?

はい。当社は、SMT、DIP、検査、および完全な PCBA アセンブリ サービスを提供します。

航空宇宙用 PCB にはどのような試験方法がありますか?

試験には、AOI、X 線検査、インピーダンス試験、電気試験、材料分析が含まれます。

航空宇宙用の PCB プロトタイプをサポートできますか?

はい。アイセンエレクトロニクスでは、お客様のご要望に応じた試作・量産サービスを提供いたします。

View as

宇宙船制御システム PCB

宇宙船制御システム PCB

アイセンエレクトロニクス株式会社は、信頼性の高い航空宇宙エレクトロニクス向けに設計された宇宙船制御システム PCB を製造しています。当社の多層および HDI PCB ソリューションは、宇宙船通信、ナビゲーション、および制御アプリケーションの正確な信号伝送、熱安定性、インピーダンス制御、および長期的な動作信頼性をサポートします。
衛星制御システム PCB

衛星制御システム PCB

衛星ミッションで絶対的な信頼性が求められる場合、当社の衛星制御システム PCB 配置は、宇宙グレードのアプリケーションに必要な正確性と堅牢性を提供します。 Shenzhen Aisen Electronics Co., Ltd. では、党派的な制御フレームワークの各コンポーネントが宇宙という過酷な環境でも完璧に機能しなければならないと考えています。当社の特殊なアイテムの製造は、進歩したイノベーションと徹底的な品質管理を組み合わせて、派遣から軌道までのミッションの勝利を保証します。

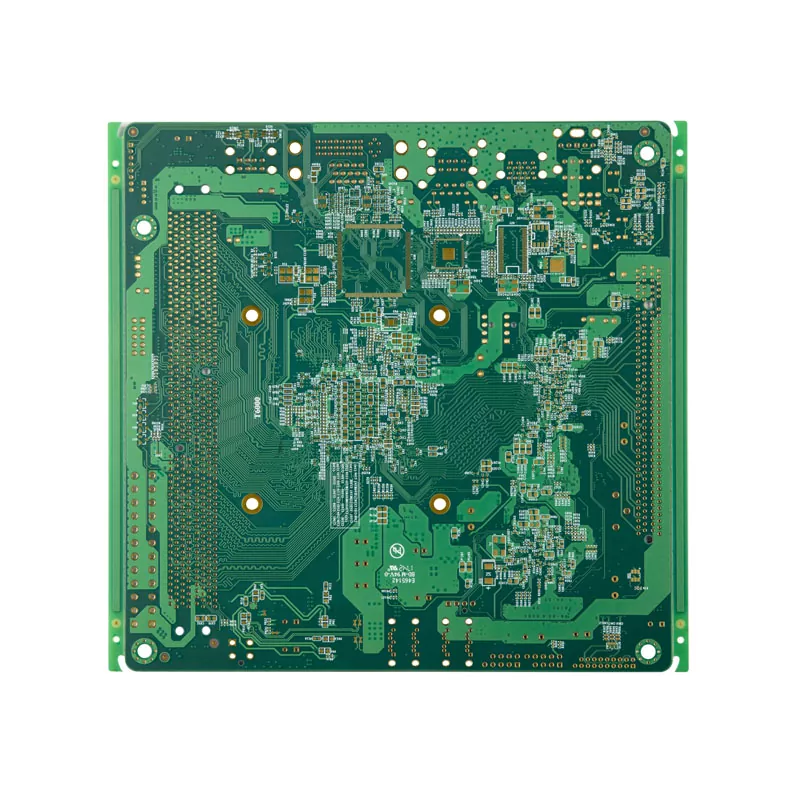

航空機制御システム PCB

航空機制御システム PCB

アイセンエレクトロニクス株式会社は、安定した信号伝送、耐振動性、長期信頼性を必要とする航空電子機器用途向けに設計された航空機制御システム PCB を製造しています。当社の多層、HDI、およびインピーダンス制御された PCB ソリューションは、厳格な製造およびテスト プロセスでフライト コントロール モジュール、ナビゲーション システム、および電子制御ユニットをサポートします。

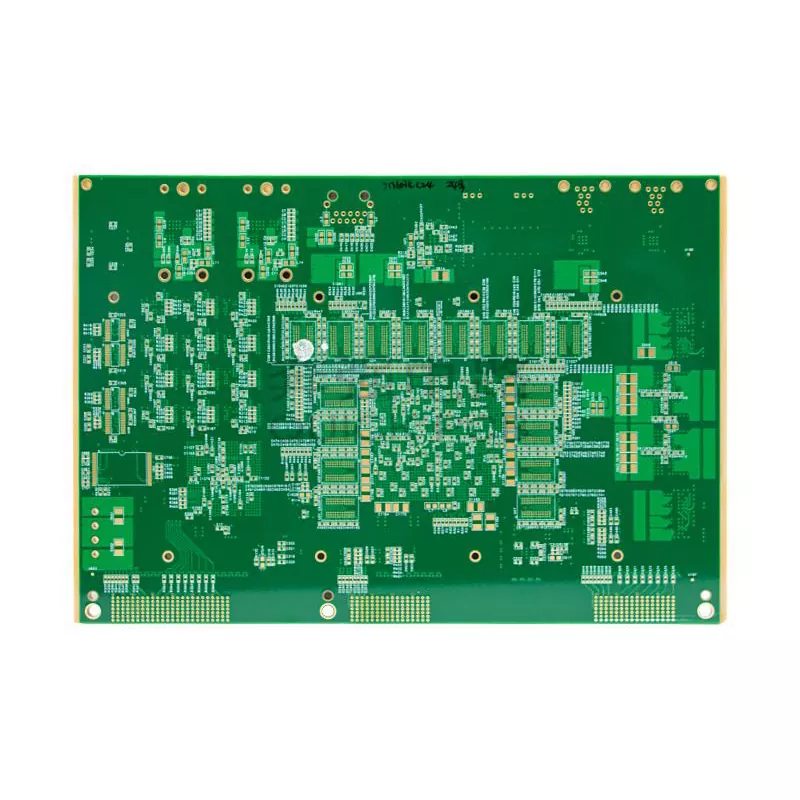

宇宙船通信PCB

宇宙船通信PCB

次世代の宇宙ミッションを設計する場合、最も過酷な状況でも揺るぎない品質を伝える宇宙船通信 PCB の配置が必要です。 Shenzhen Aisen Electronics Co., Ltd. では、あらゆるシャトルに通信フレームワークが役立つと考えています。当社の高度な製造能力により、お客様のアイテムが、初級の旗送信から深遠な宇宙通信に至るまで、宇宙調査の徹底的な要求を満たすことを保証します。

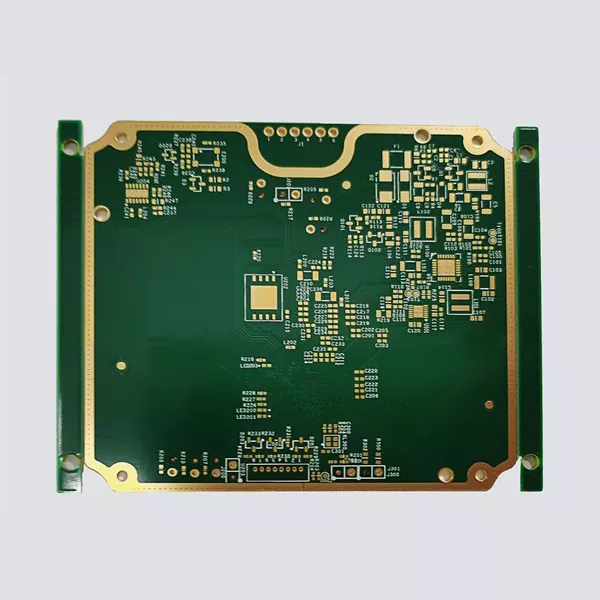

衛星通信基板

衛星通信基板

アイセン エレクトロニクス株式会社は、航空宇宙エレクトロニクス向けの衛星通信 PCB 製造ソリューションを提供し、多層基板、HDI 構造、制御されたインピーダンス設計、および高周波信号アプリケーションをサポートしています。当社の衛星通信 PCB は、衛星通信システムにおける安定した RF 伝送、熱耐性、信頼性の高い動作を実現するように設計されています。

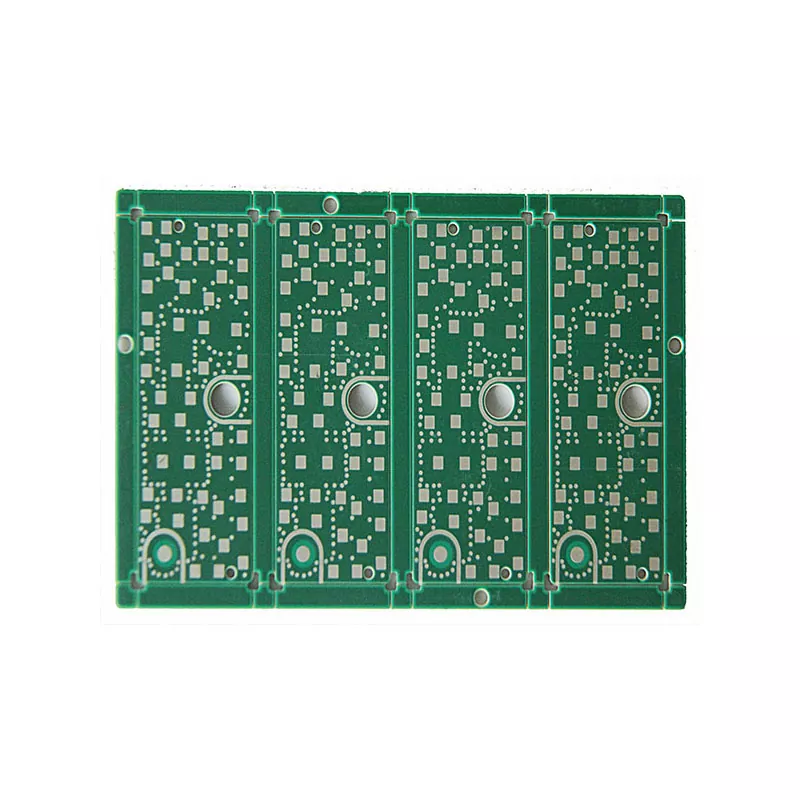

航空機通信PCB

航空機通信PCB

Aisen Electronics Co., Ltd. は、アビオニクス システム、航空機通信モジュール、RF 機器、およびナビゲーション電子機器用の航空機通信 PCB を製造しています。当社のボードは、安定した信号伝送、EMI 制御、熱的信頼性、および要求の厳しい航空宇宙環境での長期動作を考慮して設計されています。
中国の信頼できる 航空宇宙用 PCB および PCBA メーカーおよびサプライヤーとして、当社は独自の工場を持っています。当社は、世界の電子産業向けにカスタマイズされたソリューションを備えた高品質の PCB 製造サービスを提供します。
