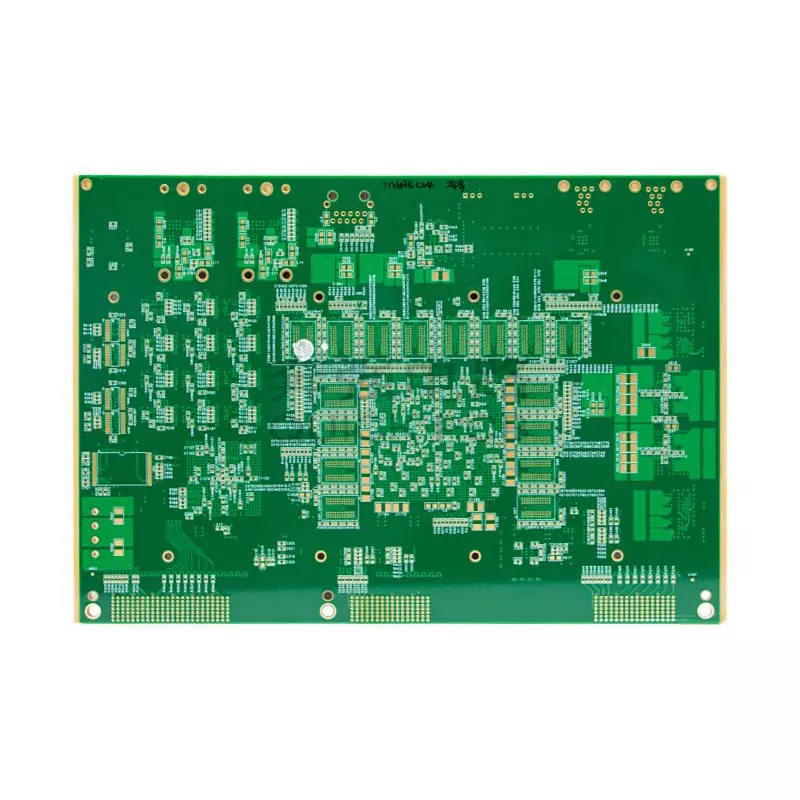

宇宙船通信PCB

宇宙船通信システムは、コマンドの送信、信号の受信、衛星と地上局間のミッション データの転送を安定した電子回路に依存しています。これらのシステム内部では、PCB は接続プラットフォームであるだけでなく、信号品質、配電効率、長期的な動作安定性を決定する重要なコンポーネントでもあります。

アイセン エレクトロニクス株式会社は、長年の運用を通じて電気的性能が一貫した状態を維持する必要がある、衛星通信モジュール、RF トランシーバー、遠隔測定機器、および搭載データ処理ユニット用の宇宙船通信 PCB を開発しています。

従来の産業用回路基板とは異なり、宇宙船通信 PCB は特有のエンジニアリング上の課題に直面しています。真空条件下で信号の完全性を維持し、温度サイクルに耐え、発射時の振動に耐え、展開後に物理的なメンテナンスなしで動作する必要があります。

宇宙船通信システムにおける PCB の役割

宇宙船通信システムには通常、アンテナ モジュール、RF 回路、信号プロセッサ、電力管理ユニット、データ インターフェイスが含まれています。

通信 PCB は、これらのコンポーネント間の電気経路を提供します。

動作中、受信した無線周波数信号は通信回路を通じて処理され、デジタル情報に変換され、車載プロセッサまたは地上通信システムに送信されます。インピーダンス、材料性能、回路構造の変動は、伝送効率や信号精度に影響を与える可能性があります。

このため、宇宙船通信 PCB 設計では、以下の点を慎重に制御する必要があります。

• 高周波信号伝送
• 電磁妨害
• 配電の安定性
• 熱膨張の一貫性
• 材料の長期信頼性

宇宙通信アプリケーション向けの高周波 PCB 設計

宇宙通信機器は高周波で動作することが多く、わずかな信号損失でも通信効率が低下する可能性があります。

アイセン エレクトロニクス株式会社は、制御されたインピーダンス配線、最適化された層スタックアップ設計、低損失材料ソリューションなど、RF およびマイクロ波アプリケーション向けに設計された PCB 製造プロセスをサポートしています。

当社のエンジニアリングアプローチは、以下を通じて安定した電気特性を維持することに重点を置いています。

RF信号経路の正確なインピーダンス制御

最適化された伝送ライン設計

信号の反射と挿入損失の低減

制御された誘電性能

EMI低減のための安定した接地構造

これらのテクノロジーは、通信モジュールが衛星運用中に信頼性の高いデータ伝送を維持するのに役立ちます。

小型宇宙エレクトロニクス用の多層 PCB 構造

宇宙船の電子システムは、限られた設置スペース内で高い機能を必要とします。多層 PCB テクノロジーにより、エンジニアはコンパクトな寸法を維持しながら、より多くの回路を統合できます。

アイセン エレクトロニクスは、通信モジュールの複雑なスタックアップ設計を含む、1 層から 32 層までの多層 PCB 製造をサポートしています。

製造能力には次のものが含まれます。

• PCB 層数: 1 ～ 32 層
• 最大パネルサイズ：650mm×750mm
• 板厚：0.4mm～5.0mm
• 銅の厚さ: 最大 6 オンス
• 最小ビアサイズ: 0.1mm
• 最小線幅/間隔: 3/3mil

より高い配線密度を必要とする高度な衛星エレクトロニクスの場合、HDI 構造は PCB のサイズと重量を削減しながら接続効率を向上させることができます。

軽量衛星通信モジュール用の HDI テクノロジー

グラムが増えるごとに打ち上げコストが増加するため、軽量化は宇宙船の設計において重要な考慮事項です。

HDI PCB テクノロジーにより、設計者はレーザー マイクロビア、細線配線、最適化された層接続を通じてコン​​パクトな通信回路を作成できます。

アイセン エレクトロニクスは、以下をサポートする HDI PCB ソリューションを提供します。

• 1+N+1 構造
• 2+N+2構造
• レーザーマイクロビア技術
• ファインピッチBGAコンポーネントアセンブリ
• 高密度の信号ルーティング

これらの構造は、エンジニアが電気的性能を犠牲にすることなく、より小型の通信モジュールを実現するのに役立ちます。

真空および極端な温度条件に適した材料の選択

宇宙船通信 PCB は、熱伝達と温度制御が地上用途とは大きく異なる環境で動作します。

空間内の空気循環がなければ、PCB 材料は繰り返しの温度変化の間でも寸法安定性を維持する必要があります。

材料の選択は、次のようなアプリケーション要件に基づいて行われます。

• 誘電特性
• 熱膨張特性
• 周波数性能
• 機械的安定性

アイセン エレクトロニクスは、高周波通信アプリケーションに適した材料ソリューションをサポートし、誘電体の変動や熱膨張の不一致によって引き起こされるリスクの軽減に貢献します。

宇宙通信基板の熱管理設計

通信モジュールは、RF コンポーネント、プロセッサ、および電源回路を通じて熱を発生します。

宇宙船は従来の冷却方法に依存できないため、安定した動作を維持するには PCB の熱設計が重要になります。

熱管理に関する考慮事項は次のとおりです。

• 最適化された銅分布
• サーマルビア構造
• レイヤースタックアップ設計
• 材料適合性評価

適切な熱設計は、長時間のミッション中の温度関連のストレスを軽減するのに役立ちます。

宇宙通信基板製造の製造工程管理

アイセン エレクトロニクス株式会社は、PCB 製造時のばらつきを減らすために管理された製造手順を適用しています。

製造プロセスには次のものが含まれます。

材料検査

内層の作製

精密穴あけ

銅メッキ

回路イメージング

AOI検査

表面仕上げ

電気試験

最終検査

宇宙船通信アプリケーションでは、電子モジュールは何年も交換せずに動作する可能性があるため、製造トレーサビリティとプロセスの一貫性が不可欠です。

宇宙通信 PCB の信頼性のテスト要件

通信機器に組み込む前に、PCB は電気的および製造上の検証が必要です。

テスト サポートには次のものが含まれます。

電気的導通試験

絶縁抵抗試験

AOI検査

インピーダンスの検証

はんだ品質検査

プロジェクト要件に応じた熱サイクル評価

これらの検査手順は、PCB アセンブリおよびシステム統合前に製造リスクを特定するのに役立ちます。

アプリケーション

アイセン エレクトロニクスは、以下を含むさまざまな宇宙通信エレクトロニクスに使用される PCB ソリューションを製造しています。

衛星通信トランシーバー

遠隔測定および追跡システム

RF通信モジュール

アンテナ制御ユニット

車載データ処理装置

通信ペイロード電子機器

各アプリケーションには、周波数範囲、電力要件、ミッション目的に応じて異なる PCB 構造が必要です。

宇宙通信基板開発のエンジニアリング支援

宇宙通信プロジェクトでは、多くの場合、PCB メーカーが設計段階で参加する必要があります。

アイセン エレクトロニクスは、次のようなエンジニアリング サポートを提供します。

PCB スタックアップの推奨事項

材料選択のサポート

製造可能性のレビュー

シグナルインテグリティに関する考慮事項

DFM分析

初期のエンジニアリングコミュニケーションは、顧客が生産リスクを軽減し、設計の製造可能性を向上させるのに役立ちます。

宇宙船通信基板製造でアイセンエレクトロニクス株式会社が選ばれる理由

宇宙通信 PCB の製造には、PCB 製造と高周波電子要件の両方の経験が必要です。

アイセン エレクトロニクス株式会社は、多層 PCB 製造能力、HDI 技術、インピーダンス制御の経験、およびプロセス管理を組み合わせて、衛星および航空宇宙通信プロジェクトをサポートします。

プロトタイプの開発から量産製造に至るまで、当社はお客様と協力して、宇宙通信システムの電気的、機械的、環境的要件を満たす PCB ソリューションを開発します。

よくある質問

宇宙船通信用 PCB は何に使用されますか?

宇宙船通信 PCB は、衛星通信機器内の RF 回路、プロセッサ、電源システム、および通信インターフェイスを接続します。信号処理、データ伝送、システム制御機能をサポートします。

宇宙船の通信 PCB にはなぜインピーダンス制御が必要なのでしょうか?

高周波通信信号はインピーダンスの変化に敏感です。適切なインピーダンス制御により信号の反射を抑え、安定した伝送性能を維持します。

どのような PCB 材料が衛星通信用途に適していますか?

材料の選択は、周波数要件、熱条件、および信頼性の目標によって異なります。 RF 通信回路には、高周波低損失材料が一般的に考慮されています。

アイセンエレクトロニクスはHDI宇宙船用PCBを製造できますか?

はい。アイセン エレクトロニクスは、レーザー マイクロビアやコンパクトな通信モジュール向けの高密度配線を含む HDI PCB 構造をサポートしています。

プロトタイプおよび小バッチスペースの PCB 生産をサポートしますか?

はい。プロジェクトの要件に応じて、試作開発、技術検証、量産製造をサポートします。

お問い合わせ アイセン電子株式会社

高周波性能、多層製造能力、エンジニアリングサポートが必要な宇宙船通信PCBプロジェクトについては、アイセンエレクトロニクス株式会社にお問い合わせください。
