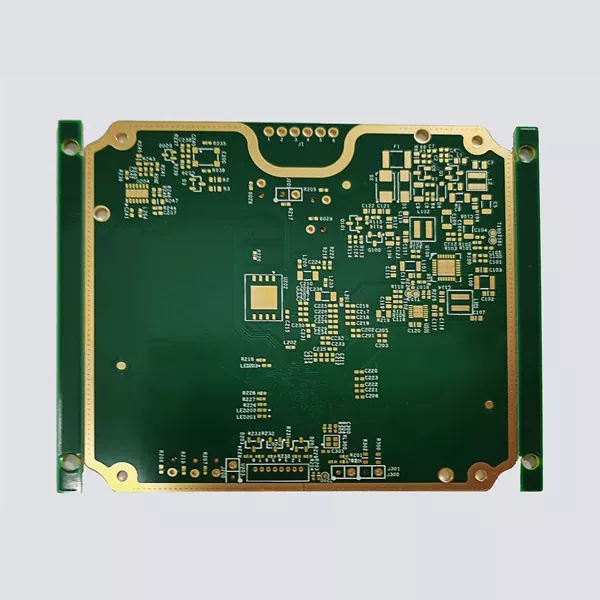

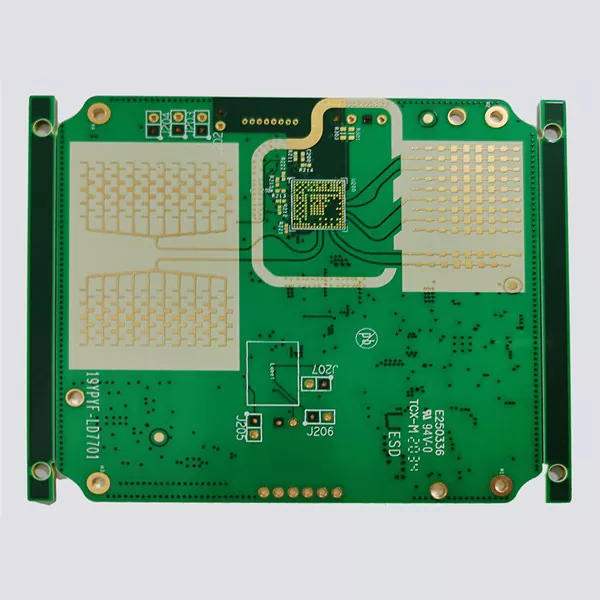

衛星通信基板

衛星通信用PCBは単なる高層回路基板ではありません。これは、RF モジュール、電源システム、信号処理ユニット、通信アンテナ間の電気接続プラットフォームとして機能します。衛星アプリケーションでは、PCB は、真空条件、温度変動、打ち上げ時の振動、および展開後の非常に限られたメンテナンスの機会にさらされながらも、安定した信号伝送を維持する必要があります。

アイセン エレクトロニクス株式会社は、信号の完全性と長期信頼性が重要となる衛星通信システム用の多層 PCB および HDI PCB を製造しています。当社の製造プロセスは、航空宇宙電子機器の要件を満たすために、インピーダンス、誘電一貫性、銅分布、構造安定性の制御に重点を置いています。

従来の産業用通信ボードと比較して、サテライト PCB では、わずかな信号損失や電気的変動でも通信距離、データ精度、システムの安定性に影響を与える可能性があるため、材料特性と製造公差をより厳密に管理する必要があります。

宇宙システムにおける衛星通信 PCB の仕組み

衛星通信 PCB は、通信機器内の信号伝送および制御インターフェースとして機能します。

動作中、アンテナから受信した RF 信号は、PCB 上の伝送線を通じて低ノイズアンプおよび信号処理回路に転送されます。処理後、ボードは変換された信号を送信モジュール、パワーアンプ、アンテナ制御システムにルーティングします。

PCB 構造はこのプロセスに直接影響します。

たとえば、高周波信号が銅のトレースを通過する場合、トレース幅、誘電体の厚さ、または材料特性の変化により、インピーダンスが変化する可能性があります。これにより、信号の反射、減衰、または電磁干渉が発生する可能性があります。

したがって、衛星通信 PCB の製造には、以下の正確な制御が必要です。

• 誘電率の安定性
• 制御されたインピーダンスルーティング
• 銅の厚さの均一性
• レイヤーアライメント精度
• 構造の信頼性を介して

アイセン エレクトロニクスは、標準的な通信 PCB 構成を使用するのではなく、動作周波数、信号タイプ、アプリケーション要件に従って PCB スタックアップ設計を最適化します。

サテライト PCB と標準通信 PCB: 主な違い

多くの通信デバイスは多層 PCB を使用していますが、衛星アプリケーションにはさらに厳しい要件があります。

サテライト PCB は電気接続だけに依存することはできません。ボード構造は、ミッションのライフサイクル全体を通じて安定したパフォーマンスを維持する必要があります。

これが、材料の選択、スタックアップ設計、製造プロセスの管理が PCB 開発の重要な部分となる理由です。

衛星通信用の高周波PCB設計

衛星通信システムは多くの場合、従来の PCB 構造では不要な信号損失が発生する可能性がある GHz 周波数範囲で動作します。

アイセンエレクトロニクスは、高周波回路に関して次のことに注力しています。

• 制御されたインピーダンス伝送線路
• 低損失誘電体材料
• 最適化された銅の厚さ
• 正確なレイヤー登録

たとえば、RF 伝送線路では、導体の幅、誘電体の厚さ、材料特性の間に特定の関係が必要です。製造中にインピーダンスが変化すると、信号が反射して伝送効率が低下する可能性があります。

当社の PCB 製造は、最大 32 層の多層構造によるインピーダンス制御設計をサポートしており、エンジニアが RF 性能を犠牲にすることなくコンパクトな通信モジュールを開発できるように支援します。

小型衛星電子機器向けの HDI テクノロジー

衛星エレクトロニクスのトレンドは、小型化と高機能化に向かっています。

従来の多層 PCB 構造では、コンポーネントの接続がスルーホール ビアに依存するため、多くの場合、より多くの物理スペースが必要になります。 HDI テクノロジーは、マイクロビアと細線配線を使用して配線密度を高めることで、このアプローチを変えます。

衛星通信モジュールの場合、HDI には次のような利点があります。

• PCB のサイズと重量を削減
• 短い信号経路
• 高周波性能の向上
• ファインピッチ BGA デバイスのサポート

アイセン エレクトロニクスは、コンパクトな通信機器設計向けに、最小 0.1 mm のマイクロビア構造と最小 3 ミルの微細配線間隔をサポートしています。

サテライト PCB 製造における熱管理の課題

宇宙には従来の空冷システムがないため、衛星エレクトロニクスにおける熱管理は大きな課題です。

電子部品は信号処理や電力増幅中に熱を発生します。適切な熱設計を行わないと、温度の蓄積によりコンポーネントの劣化が加速し、信号の安定性に影響を与える可能性があります。

衛星通信 PCB では、効果的な熱伝導パスを作成するために慎重な銅線レイアウトが必要です。

アイセンエレクトロニクスでは以下を使用しています。

• 多層銅分布
• 重銅のオプション
• サーマルビア構造
• カスタマイズされた板厚ソリューション

パワーアンプ回路や大電流通信モジュールの場合、銅の厚さの選択は放熱能力と長期信頼性に直接影響します。

航空宇宙通信基板の製造品質管理

衛星アプリケーションでは、PCB の信頼性は設計だけでなく製造の一貫性にも依存します。

アイセン エレクトロニクスは、次のような重要な製造ステップを管理しています。

受入ラミネート検査
設計要件との一貫性を確保するために、製造前に材料特性がチェックされます。

レイヤーの位置合わせ制御
多層基板では、断線やインピーダンスの変動を防ぐために、内部層間の正確な位置合わせが必要です。

AOI検査
自動光学検査により、電気試験の前にパターンの欠陥が特定されます。

電気的性能試験
各 PCB は電気的検証を受け、回路の連続性と絶縁性能が確認されます。

このプロセスにより、ボードが顧客の組み立ておよびシステム統合の段階に入る前の製造リスクが軽減されます。

衛星通信用PCBプロジェクトにアイセンエレクトロニクスが選ばれる理由

衛星通信エレクトロニクスの開発には、PCB 製造能力以上のものが必要です。サプライヤーは、PCB 構造が RF 性能、熱挙動、およびシステムの信頼性にどのような影響を与えるかを理解する必要があります。

アイセン エレクトロニクス株式会社は、PCB スタックアップの最適化から最終製造までのエンジニアリング サポートを提供し、高周波伝送、小型設計、航空宇宙の信頼性要件に関連するお客様の課題解決を支援します。

多層、HDI、精密 PCB 製造における当社の経験により、安定したパフォーマンスと一貫した生産品質を必要とする衛星通信プロジェクトをサポートできます。
