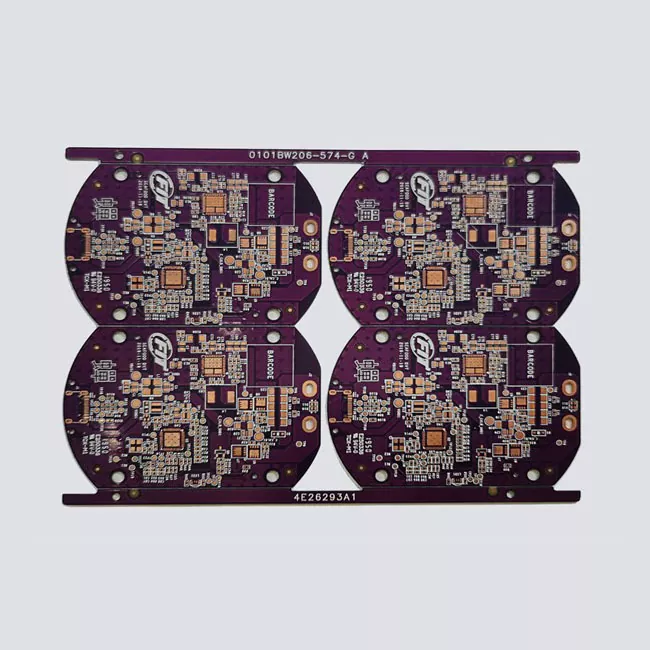

衛星ナビゲーション GPS PCB

衛星ナビゲーション システムは、安定した信号受信と正確なデータ処理に依存します。 GPS PCB は、電子部品の接続プラットフォームであるだけでなく、アンテナの性能、RF 伝送品質、測位精度に影響を与える重要な部品でもあります。 アイセンエレクトロニクス株式会社では、信号の安定性、コンパクトな設計、長期信頼性が重要となる衛星航法用GPS基板を製造しています。当社の製造アプローチは、PCB スタックアップ設計から最終検査に至るまでの電気的性能の制御に重点を置いています。

衛星航法アプリケーション向けの主要な PCB テクノロジー

RF 信号の完全性とインピーダンス制御

GPS および GNSS システムは非常に弱い衛星信号を受信するため、わずかな伝送損失でも測位パフォーマンスに影響を与える可能性があります。

当社の GPS PCB 製造は、アンテナおよび受信機回路で一般的に使用される 50Ω RF 伝送要件を含む、制御されたインピーダンス設計をサポートしています。適切な積層計画、誘電体材料の選択、および銅の厚さの制御は、信号反射を低減し、一貫した RF 性能を維持するのに役立ちます。

高周波 GPS アプリケーションの場合、当社はお客様と協力して以下を最適化します。

• RFトレースルーティング
• グランドプレーンの設計
• 戻り電流経路
• アンテナマッチングエリア

これらの要素は、PCB スペースが限られているコンパクトなナビゲーション デバイスにとって特に重要です。

HDIと小型GPS回路設計

最新の GPS モジュールは、マルチバンド測位、ワイヤレス通信、センサー インターフェイスなど、より多くの機能を統合しながら小型化が進んでいます。

当社の HDI PCB 機能により、設計者はマイクロビア テクノロジーと最適化された層構造を通じて、より高いコンポーネント密度を実現できます。これにより、電気的性能を犠牲にすることなく、コンパクトな GNSS デバイスをサポートできます。

一般的な機能には次のようなものがあります。

• 1+N+1 および 2+N+2 HDI 構造
• 最小0.1mmのマイクロビア
• ファインラインアンドスペース製造
• マルチレイヤ配線の最適化

これらの技術は、ポータブル ナビゲーション機器、追跡端末、組み込み測位モジュールに適しています。

GPS PCB 製造仕様

アイセン エレクトロニクスは、さまざまなナビゲーション システム要件に応じた柔軟な製造オプションを提供します。

アプリケーション固有の GPS PCB 設計の考慮事項

車載用ナビゲーション基板

車載 GPS システムは、振動、温度変化、電磁干渉の影響を受ける環境で動作します。

車両ナビゲーション アプリケーションの場合、当社の PCB 設計は以下に重点を置いています。

• 車両走行時でも安定した信号伝送
• 連続運転のための熱的信頼性
• 環境湿気からの保護
• 車載電子システムとの互換性

これらの考慮事項は、GPS モジュールが車両の長期運転中に一貫した測位パフォーマンスを維持するのに役立ちます。

海洋および屋外測位装置

海洋用 GPS デバイスには、湿度、温度変化、および屋外条件への継続的な暴露のため、より強力な耐環境性が必要です。

これらのアプリケーションの PCB 設計には通常、次のものが必要です。

• 強化された湿気保護
• 信頼性の高い表面仕上げ
• 強力なはんだ接合性能
• 安定した電気的特性

産業用追跡およびIoT測位デバイス

産業用追跡装置では、多くの場合、長い動作サイクルを備えたコンパクトな PCB 設計が必要です。

当社の GPS PCB ソリューションは、次のようなアプリケーションをサポートします。

• 車両追跡端末
• 資産監視システム
• 遠隔測位装置
• スマート物流機器

電気的信頼性を重視した製造プロセス

材料の選択から最終テストまでの PCB の品質管理

GPS PCB の性能は、製造の一貫性に大きく依存します。誘電体の厚さ、銅の分布、または穴あけ精度のわずかな変動が、RF 特性に影響を与える可能性があります。

当社の製造プロセスには次のものが含まれます。

入荷検査
原材料は製造前にチェックされ、ラミネートの品質、銅の厚さ、サプライヤーのコンプライアンスなどの仕様が確認されます。

生産工程管理
PCB の製造中、穴あけ精度、層の位置合わせ、銅の厚さ、インピーダンス要件などの重要なパラメータが監視されます。

電気的および機能的試験
完成した基板は、出荷前にAOI検査、電気検査、外観検査などの検査手順を経ます。

このプロセスは、最終組み立てに入る前に、各 GPS PCB が顧客の設計要件を満たしていることを確認するのに役立ちます。

試作から量産までサポート

GPS プロジェクトが異なれば、必要な製造アプローチも異なります。エンジニアリング チームは、大規模な生産に移行する前に、迅速なプロトタイプの検証を必要とすることがよくあります。

アイセンエレクトロニクスは以下をサポートします。

初期の設計検証のためのプロトタイプ PCB の製造

市場テスト用の小ロット製造

業務用ナビゲーション機器の量産

当社のエンジニアリング チームは、生産開始前に PCB の製造可能性のレビュー、スタックアップの推奨事項、設計の最適化を支援できます。

GPS PCB 開発のエンジニアリング サポート

GPS PCB プロジェクトを成功させるには、製造能力以上のものが必要です。開発中、当社のエンジニアは次の点でお客様をサポ​​ートします。

• PCB レイアウトのレビュー
• スタックアップの推奨事項
• RF 設計の考慮事項
• 製造実現可能性分析
• 生産の最適化に関する提案

これにより、再設計のリスクが軽減され、プロトタイプから製品への移行が改善されます。

GPS PCB 製造にアイセン エレクトロニクスを選ぶ理由

GPS PCB サプライヤーを選択するには、製造能力だけでなく、衛星通信要件の技術的理解を評価する必要があります。

アイセン エレクトロニクス株式会社は、PCB 製造の経験とエンジニアリング サポートを組み合わせて、お客様による信頼性の高いナビゲーション製品の開発を支援します。

当社の利点は次のとおりです。

• 多層およびHDI PCB製造の経験
• Capability for RF-oriented PCB designs
• 試作から量産まで柔軟に対応
• 信号の完全性と製造の一貫性を重視

当社はお客様と協力して、自動車、船舶、産業、民生用ナビゲーション システムにおける実際のアプリケーション要件を満たす GPS 回路基板を構築しています。

よくある質問

GPS モジュールにはどのタイプの PCB が一般的に使用されますか?

GPS モジュールには通常、制御されたインピーダンスと最適化された RF ルーティングを備えた多層 PCB が必要です。 PCB の構造は、アンテナの設計、周波数要件、デバイスのサイズによって異なります。

GPS PCB にインピーダンス制御が必要なのはなぜですか?

GPS 信号は高周波で動作するため、信号損失の影響を受けやすくなります。制御されたインピーダンスにより、アンテナと受信回路間の安定した RF 伝送が維持されます。

GPS PCB はマルチバンド GNSS システムをサポートできますか?

はい。衛星ナビゲーション GPS PCB は、GPS、Galileo、GLONASS、BeiDou 信号を使用するシステムなど、マルチバンド GNSS アプリケーション向けに設計できます。

GPS 回路基板にはどのような材料が適していますか?

材料の選択は周波数要件によって異なります。標準 FR4 は多くのアプリケーションをサポートできますが、高度な RF パフォーマンスには高周波ラミネートが推奨されます。

GPS PCB のプロトタイプの製造は提供できますか?

はい。アイセンエレクトロニクスは試作開発から小ロット生産、量産までサポートします。

GPS PCB の品質をどのようにテストしますか?

テストには、プロジェクト要件に応じて、AOI 検査、電気テスト、インピーダンス検証、製造品質検査が含まれる場合があります。

アイセン エレクトロニクスで GPS PCB プロジェクトを始めましょう

ナビゲーション機器、GNSSモジュール、測位システムの開発ならアイセンエレクトロニクス株式会社が試作検証から量産まで基板製造をサポートします。

層構造、RF 性能、材料選択、生産計画などの GPS PCB 要件については、当社のエンジニアリング チームにお問い合わせください。
