カスタマイズされた通信 PCB および PCBA 製造ソリューション

信号の完全性が伝送品質に直接影響するため、通信 PCB の製造は従来の電子基板とは異なります。線幅、誘電体の厚さ、または銅の表面粗さのわずかな変化により、信号損失、インピーダンス偏差、または電磁干渉の問題が発生する可能性があります。

アイセン エレクトロニクスは、高速通信アプリケーション向けに、材料の選択から最終検査まで PCB 製造を管理しています。製品要件に応じて、高周波積層、低損失材料、制御されたインピーダンス配線、および正確な層の位置合わせが適用されます。

5G基地局PCB

基地局は高周波信号と膨大なデータ伝送負荷で動作するため、5G インフラストラクチャでは PCB のパフォーマンスに対する要件が高くなります。

アイセン エレクトロニクスは、RF 基板、配電基板、アンテナ制御モジュール、信号処理基板など、5G 基地局ユニット用の多層通信基板を製造しています。

これらの PCB は通常、制御された誘電特性を持つ高周波および高速材料を使用します。製造中、積層制御、レーザー穴あけ、銅めっき、インピーダンステストなどの主要プロセスは、複雑な多層構造全体で信号の一貫性を維持するために最適化されます。

一般的な機能:

• • レイヤー数: 最大 40 レイヤー
• • 最小線幅/間隔: 2/2mil
• • 高周波材料への適合性
• • 制御されたインピーダンスの製造
• • 低損失の信号伝送

光通信基板

光通信機器には、光モジュール、プロセッサ、ネットワーク システム間の高速電気信号変換をサポートする PCB ソリューションが必要です。

高速信号は伝送損失や電磁干渉の影響を受けやすいため、通常の通信基板とは異なり、光通信基板には非常に正確な回路パターンが必要です。

アイセン エレクトロニクスは、光トランシーバー、データ伝送モジュール、ネットワーク機器などのアプリケーション向けの光通信基板を製造しています。

製造の焦点:

• • 安定した誘電体の厚さ
• • 微細回路の製造
• • 高密度相互接続
• • 信頼性の高いマイクロビア構造
• ・HF用表面処理

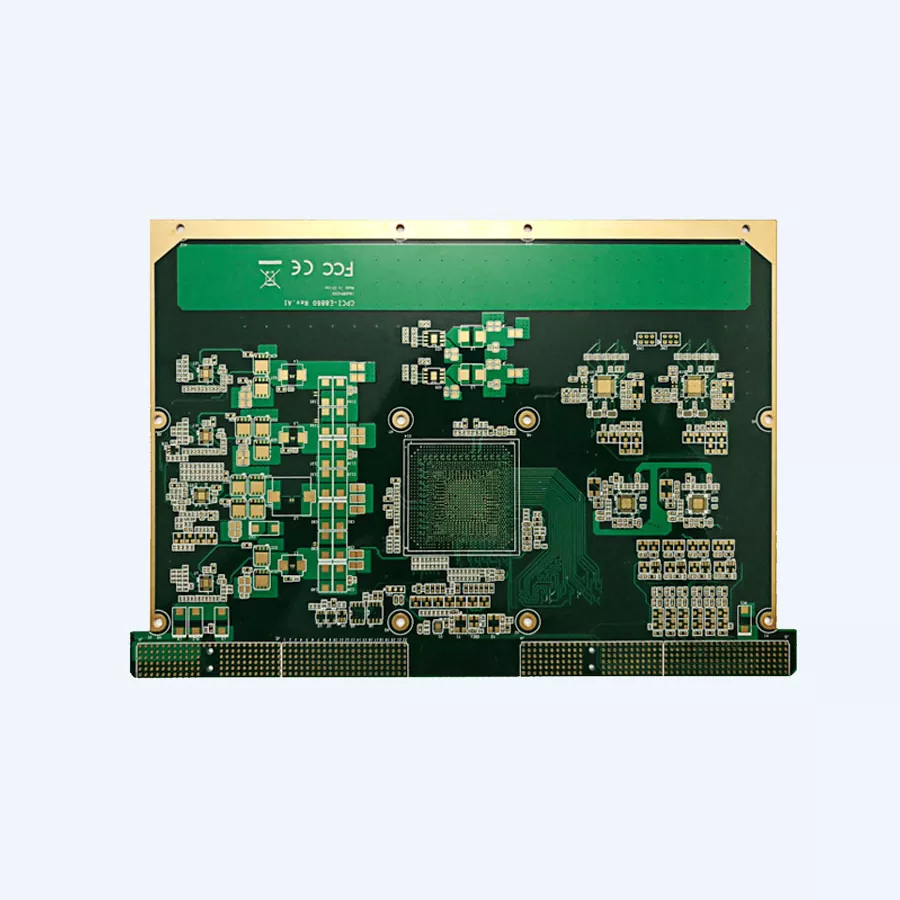

ネットワーク機器の基板

ルーター、スイッチ、サーバー、およびデータ通信機器には、継続的な高速データ処理を処理できる PCB が必要です。

アイセン エレクトロニクスは、高速デジタル信号向けに設計された多層構造を使用したネットワーク機器の PCB を製造しています。これらのボードには、高密度コンポーネント、BGA パッケージ、複雑な配電ネットワークが統合されていることがよくあります。

PCB 製造と PCBA アセンブリを組み合わせることで、顧客はサプライヤーの調整を減らし、製品の一貫性を向上させることができます。

プロセスサポート:

• • 8～20層の多層生産
• • BGA およびファインピッチアセンブリ
• • 高密度配線
• • 自動光学検査
• • 電気的性能試験

IoT通信基板

IoT デバイスは、無線通信モジュール、センサー、プロセッサー、電源管理回路を統合しながら、より小さい PCB サイズを必要とします。

アイセン エレクトロニクスは、スマート ターミナル、ワイヤレス センサー、ゲートウェイ デバイス、インテリジェント制御システム向けのコンパクト PCB ソリューションを提供します。

リジッドフレックス技術は、設置スペースが限られているウェアラブル通信デバイスや小型電子製品に特に適しています。

提供されるソリューション:

• • 小型化された多層設計
• • HDI マイクロビア構造
• • フレキシブルおよびリジッドフレックスのオプション
• • SMTアセンブリサービス
• • 低電力回路の最適化

インピーダンス制御

生産チームは、安定したインピーダンス性能を維持するために、線幅、誘電体の厚さ、銅の厚さ、および材料パラメータを制御します。

マイクロビアの信頼性

HDI 通信ボードは、レーザーで穴開けされたマイクロビアに依存しています。アイセン エレクトロニクスは、高度なレーザー ドリリングおよび電気メッキ プロセスを使用して、熱サイクルおよび長期動作中の信頼性を向上させています。

シグナルインテグリティ保護

表面の銅の均一性、エッチング精度、層の位置合わせを制御することで信号の減衰を低減し、高速伝送性能を向上させます。

通信 PCBA アプリケーション:

• 無線通信モジュール
• ネットワーク制御ユニット
• データ伝送装置
• IoTゲートウェイ
• 産業用通信端末

組み立て能力:

• ファインピッチ部品のサポート
• BGAパッケージアセンブリ
• コンパクトなデバイスアセンブリ
• 自動検査
• 機能テスト

検査装置：

• AOI自動光学検査
• AVI目視検査
• X線検査
• インピーダンス試験
• 大電流試験
• 金属組織分析
• 穴検査
• 銅の厚さ測定

品質目標:

• 製品収率≥99.8%
• 納期厳守率≥99%
• 顧客の苦情率≤0.5%

複雑なデザインに対応する最大 40 層

高密度で柔軟なソリューション

PCB + SMT + テストサービス

通信機器にはどのような種類の PCB が一般的に使用されていますか?

通信機器には通常、多層 PCB、HDI PCB、高周波 PCB が使用されます。これは、これらの構造により配線密度が高まり、信号伝送性能が向上するためです。

アイセンは高周波通信用基板も製造できますか？

はい。アイセン エレクトロニクスは、制御されたインピーダンス プロセスと適切な材料ソリューションにより、高周波および高速 PCB 製造をサポートします。

通信 PCB は何層までサポートできますか?

アイセン エレクトロニクスでは、お客様の設計要件に応じて 1 層から 40 層までの通信 PCB を製造します。

通信用PCBAアセンブリは提供していますか?

はい。アイセン エレクトロニクスは、SMT および DIP アセンブリ サービスと組み合わせた PCB 製造を提供します。

品質管理にはどのような検査方法が使用されていますか?

検査には、AOI、AVI、X 線検査、インピーダンス検査、銅の厚さ測定、電気検査が含まれます。

5G アプリケーション用の HDI PCB を製造できますか?

はい。 HDI PCB製造はアイセンエレクトロニクスの中核能力の1つであり、小型の5G通信機器に適しています。
