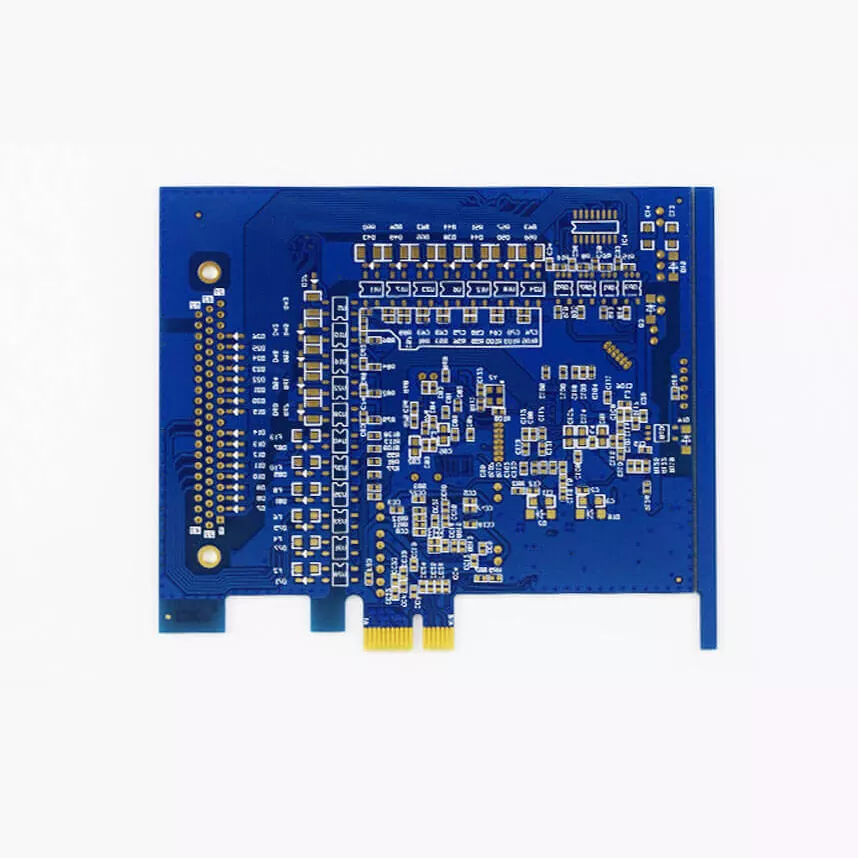

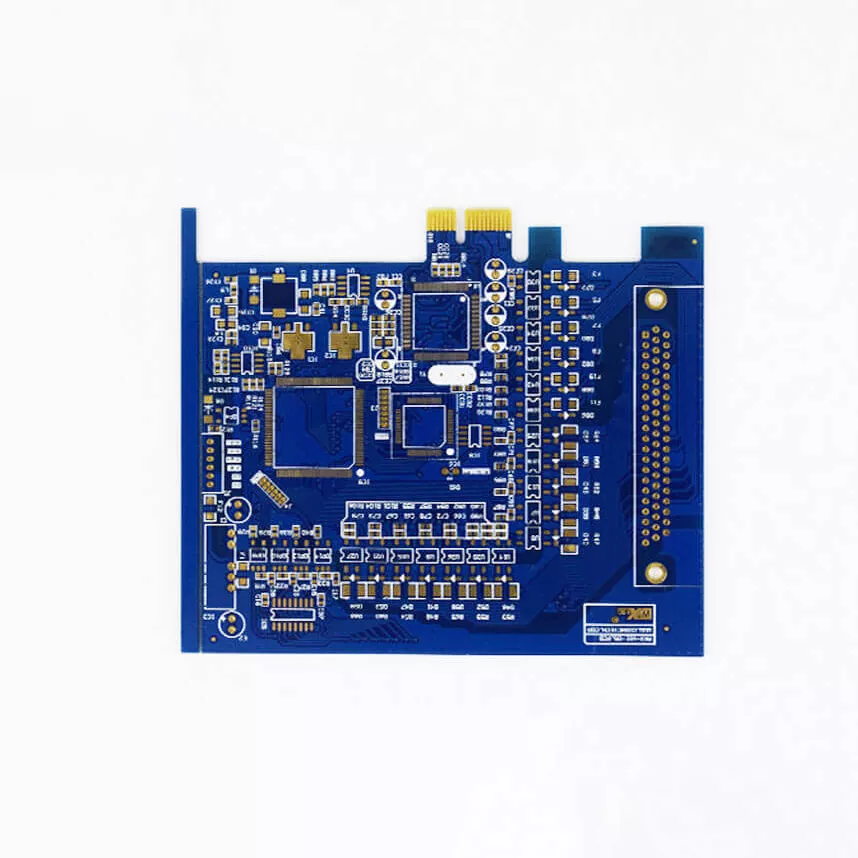

通信 データセンター PCB

ミッションクリティカルなインフラストラクチャを構築する場合、次のことが必要です。通信データセンターPCB 揺るぎないクオリティを提供するアレンジメント。アイセン電子株式会社では、 情報センターのベンチャー企業が直面する課題。高速旗準備、手厚い管理、24時間365日体制 運用要求には、最高の実行のために計画された特殊な回路シートが必要です。私たちのモノづくりの技術 最も重要なときに基礎が完璧に機能することを保証します。

当社のデータセンター PCB ソリューションを選ぶ理由?

高度な製造能力

情報センターのハードウェアは正確さを要求します。それを私たちは一貫したものづくりで伝えます フォーム。当社の多層基板の生成には、レビューのアプローチから 最後の発送。各ボードは、お客様の仕様を満たすために徹底的なテストを受けています。

当社の専門的な機能には次のようなものがあります。

· レイヤー数: 複雑な信号ルーティング用の 1 ～ 32 レイヤー

· 板厚：0.3mm～5.0mmで様々な用途に対応

· 最小線幅: 高密度設計の場合は 0.076 mm (3 ミル)

· 銅の厚さ: 高電流アプリケーションの場合は最大 6 オンス

· インピーダンス制御: 信号の完全性に対する許容誤差 ±8%

高密度相互接続テクノロジー

データセンターは、ごくわずかなスペースで最大限の有用性を発揮する必要があります。当社の HDI イノベーションは以下をサポートします。

· 最小 0.2mm の BGA パッド

· 最小 0.1 mm (4 mil) のマイクロビア

· 最小間隔 0.25 mm の高密度コンポーネント配置

· 最適な信号パフォーマンスを実現する複雑な多層スタックアップ

表面処理オプション

アプリケーションによって最適な表面ラップアップが決定されます。 ENIG、OSP、浸水シルバー、 そしてゴールドフィンガー。各処理は、コネクタのインターフェース、コンポーネントのパッチング、および 長期的な信頼性。

データセンター基準を満たす品質

包括的なテストプロトコル

毎通信データセンターPCB 出荷前に100%の電気テストを受けています。当社の品質管理システムは以下を維持します。

· 製品収率 ≥ 99.8%

· 納期厳守率 ≥ 99%

· 顧客の苦情率 ≤ 0.5%

· 顧客満足度 ≥ 98%

優れたプロセス制御

全世代にわたって3段階の品質管理を行っています。品質管理へのアプローチにより粗悪性が確認される 材料。工程内品質管理では各製造ステップをスクリーニングします。積極的な品質管理により細部まで保証されます 満たされています。

当社のコンピュータによる光学的評価 (AOI) フレームワークは、最近になって潜在的な問題を捕捉します。 問題。事実に基づいたハンドル制御により、すべての世代の実行にわたって信頼性を維持し続けることができます。

データセンターインフラストラクチャ全体のアプリケーション

ネットワーク通信機器

サーバーのマザーボードと交換ギアには、信頼性の高いフラグ送信が必要です。当社の多層計画が強化されます 制御されたインピーダンス特性を備えた高周波アプリケーション。複雑な演出に適した厚みのある演出力 プロセッサー・インターフェースおよびメモリー・モジュール。

配電システム

データセンターは重要な制御を費やします。当社の圧倒的な銅 PCB は、大電流アプリケーションを安全に処理します。理事会 制御モジュール、活力容量フレームワーク、および搬送装置を計画します。暖かい行政のハイライトは避ける 要求環境でのオーバーヒート。

冷却と環境制御

気候制御フレームワークにより、ハードウェアが細部にわたって動作し続けます。冷却ファンの制御シートを製作しておりますが、 体温チェック、自然管理の枠組み。自動車グレードの揺るぎない品質が信頼性を保証 操作。

重要なプロジェクトの迅速な納品

情報センター組織における製品化までの時間。当社の合理化された発電計画が提供するのは、 すぐに：

· 4 層ボード: サンプルには 3 ～ 4 日、生産には 10 ～ 12 日

· 8 層ボード: サンプルには 6 ～ 8 日、生産には 14 ～ 16 日

· 12 枚以上のレイヤーボード: サンプルに 10 日以上、生産に 16 日以上

急ぎの注文は、タイムラインが要求したときに優先的にスケジュールされます。

完全な組み立てサービス

PCB 製造を超えて、当社は完全な PCBA 管理を提供します。部品入手、表面実装入手 一緒にテストを行うことで、サプライ チェーンを合理化できます。ボックス構造管理は、準備されたサブアセンブリ全体を伝達します 統合のために。

当社の組み立て能力には以下が含まれます。

· 01005チップから45mmパッケージまでのコンポーネントサイズ

· 直径0.22mmまでのBGA配置

· 正確なはんだペースト制御 (±0.03mm)

· 包括的な回路内および機能テスト

技術サポートとエンジニアリングコラボレーション

あなたの計画の課題が私たちの構築の中心になりました。当社の専門グループが製造 (DFM) 入力の計画を提供します 改善中。フラグ鋭度検査により、アイテムが実行の前提条件を満たしていることが保証されます。温かみのあるモデリング 最近の生産時に揺るぎない品質問題が発生すると予想されます。

私たちは計画の準備全体を通じて、貴社の建築グループと特別に連携します。初期のコラボレーションが特徴 潜在的な製造上の課題を解決し、最適化の機会を犠牲にしました。

データセンター PCB プロジェクトを始めましょう

話し合う準備ができました通信データセンターPCB 当社の設計グループは、お客様の詳細を監査し、専門的な提案を提供するために待機しています。かどうか モデル数量または全世代ボリュームが必要な場合、当社にはお客様の拡張を強化する機能と関与があります。 成功。

今すぐご連絡ください。 violet@akesonpcb.com 会話を始めます。データセンターに求められる信頼性の高いインフラストラクチャ ソリューションを構築しましょう。
