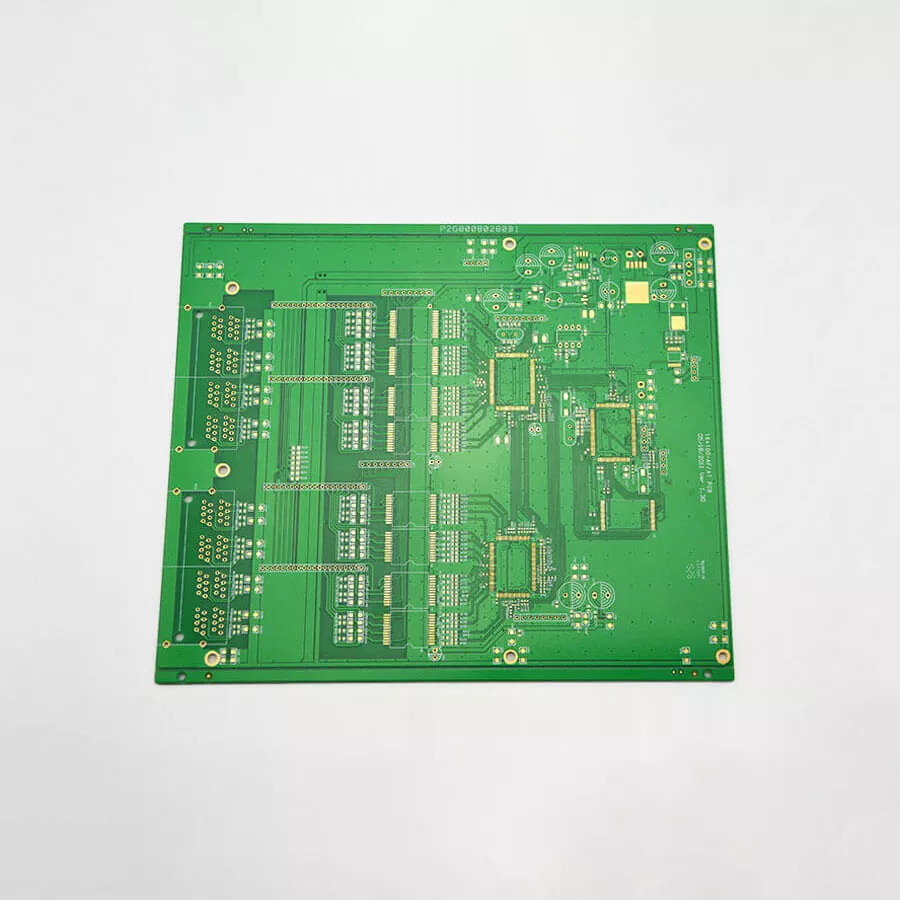

植込み型除細動器 PCB ボード

植込み型除細動器は、心拍リズムを継続的に監視し、生命を脅かす不整脈が発生した場合に制御された電気パルスを送信するように設計されています。これらのデバイス内の PCB は、正確な心臓信号の検出と信頼性の高い高エネルギー放電制御という 2 つの要求の厳しい機能を同時にサポートする必要があります。

標準的な医療用電子機器とは異なり、植込み型除細動器 PCB ボードは、人体内での電気的安定性、小型化、電力効率、および長期信頼性に対する厳しい要件の下で動作します。アイセン エレクトロニクス株式会社は、埋め込み型心臓装置用の医療グレードの PCB ソリューションを製造し、高密度回路設計、制御されたインピーダンスの製造、および精密組み立てプロセスをサポートしています。

当社の医療用 PCB 製造サービスを選ぶ理由

複雑な医療機器向けの高度な多層技術

当社の高度な製造準備により、お客様の組み込み心臓血管ガジェットが最も注目すべき業界に適合することが保証されます。 対策。当社は最大 32 層の多層シートを専門としており、コンパクトな治療用インプラントに最適です。

主要な製造能力:

· 板厚範囲: 0.3mm ～ 5.0mm

· 最小線幅: 0.076mm (3MIL)

· 最大銅の厚さ: 高出力アプリケーションの場合は 6 オンス

· インピーダンス許容差: 重要な信号の完全性に対して ±8%

· 穴の銅の厚さ: ≥25μm で堅牢な接続を実現

生命に関わるアプリケーションのための精密エンジニアリング

治療用器具には並外れた精度が必要です。当社の最先端のオフィスは以下を提供します。

重要な品質指標:

· 製品歩留まり ≥ 99.8%

· 納期厳守率 ≥ 99%

· 顧客満足度 ≥ 98%

· 医療用途向けのゼロ欠陥ポリシー

当社では、数多くの品質チェックポイントを組み込んだ、25 段階の包括的な製造準備を行っています。から 最終出荷まで生地の評価にアプローチし、各手配は治療業界の要件を満たします。

医療用電子機器向けの包括的な PCB ソリューション

多層基板の製造プロセス

当社の高度な多層プロセスには次のものが含まれます。

1. 受入品質管理 (IPQC)

2. 精密な切断と穴あけ

3. 内層回路形成

4. 密着性のための褐色酸化処理

5. 制御された条件下でのラミネート

6. スルーホールメッキ (PTH)

7. 外層回路加工

8. はんだマスクの塗布

9. 表面処理オプション

10. 電気試験の検証

医療用途向けの表面処理オプション

医療機器に適したさまざまな表面仕上げを提供しています。

· ENIG (無電解ニッケル浸漬金): ファインピッチ部品に最適

· OSP (有機はんだ付け性保存剤): 標準的な用途ではコスト効率が高い

· 浸漬銀: 優れた電気特性

· 浸漬錫: 医療コンプライアンスのための鉛フリー ソリューション

小型デバイス向けの HDI テクノロジー

高密度相互接続機能には次のものが含まれます。

· 最小ビアサイズ: 0.1mm (4MIL)

· BGA パッドの互換性: 0.2mm

· 最大 12:1 のアスペクト比

· 複数のパッド内ビアオプション

· 逐次積層技術

医療グレードの PCB の品質管理システム

厳格なテストプロトコル

毎植込み型除細動器のPCBボード 包括的なテストを受けます:

受入品質管理 (IQC):

· サプライヤーの検証

· 材料組成分析

· 寸法精度のチェック

工程内品質管理 (IPQC):

· 最初の商品検査

· 統計的プロセス管理

· 各段階での信頼性テスト

出荷品質管理 (OQC):

· 100% 電気テスト

· 目視検査基準

· 機能検証テスト

医療業界のコンプライアンス

当社の品質確認構築グループは以下を保証します。

· 医療機器規制への準拠

· 生産全体にわたるトレーサビリティ

· 規制当局への提出のための文書

· 継続的な改善プロセス

医療プロジェクトの所要時間の短縮

素早いサンプル製作：

· 4 層ボード: 3 ～ 4 日

· 6 層ボード: 5 ～ 6 日

· 8 層ボード: 6 ～ 8 日

· 複雑なデザイン: 8～10日

生産量:

· 小規模バッチ: 複雑さに応じて 8 ～ 14 日

· 大量生産: 完全な品質認証付きで 10 ～ 20 日

医療用途の技術仕様

PCBA アセンブリ機能

私たちの収集管理には、治療コンポーネントの正確性の状況が組み込まれています。

 生体適合性を備えた先端材料

当社は医療インプラントに適した特殊な材料を使用しています。

· RF アプリケーション向けの低損失誘電体

· 高温耐性基板

· 生体適合性のある表面仕上げ

· RoHS準拠の材料

医療用 PCB 専門家との提携

拡張には専門的な検討が必要です。私たちのデザイン グループは、修復ガジェットのメーカーと緊密に連携して、 揺るぎない品質とパフォーマンスを実現するために計画を最適化します。

医療機器企業が当社を選ぶ理由:

· 専任の医療プロジェクトマネージャー

· 製造可能性のレビューのための設計

· 医療部品のサプライチェーン管理

· 適切な書類を添えて世界中に発送します

· 製品ライフサイクル全体にわたる技術サポート

医療用 PCB プロジェクトを始めましょう

話し合う準備ができました植込み型除細動器のPCBボード 要件？当社の技術チームは、次世代の救命医療機器をサポートする準備ができています。

今すぐ当社の医療用電子機器スペシャリストにご連絡ください。violet@akesonpcb.com。 お客様の特定のアプリケーションのニーズに合わせて、詳細な技術コンサルティングと競争力のある価格を提供します。

プロトタイプのサンプルが必要な場合でも、フル生産量が必要な場合でも、当社は医療に必要な精度と信頼性を提供します。 アプリケーションの要求。患者さんには最高のテクノロジーが与えられるべきです。私たちがそのテクノロジーの提供をお手伝いします。
