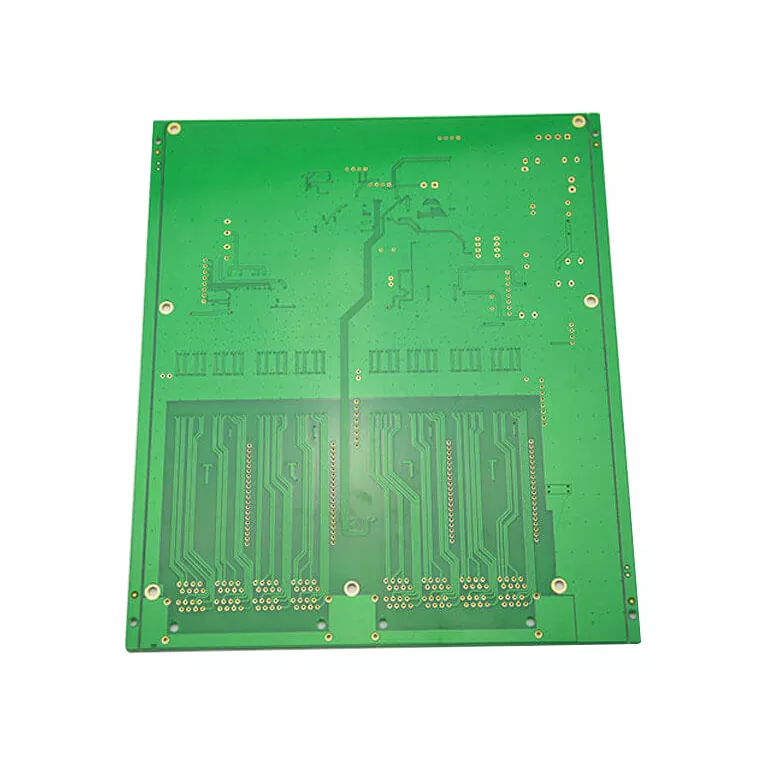

流量および塗布システム PCB

流量および分注装置は、流体の動きを測定、計算、調整するための正確な電子制御に依存しています。これらのシステム内の PCB は、流量センサー、マイクロコントローラー、通信インターフェイス、およびアクチュエーター制御を接続し、測定データが正確な動作コマンドに変換されることを保証します。

アイセン エレクトロニクス株式会社は、流量計、液体分注機、実験用機器、工業用流体制御機器用の流量および分注システム PCB を製造しています。当社の製造は、安定したセンサー信号処理、コンパクトな回路統合、および測定ベースのアプリケーション向けの一貫した電気的性能に重点を置いています。

流量測定および塗布装置における PCB の役割

流量制御システムでは、流量および分注システム PCB はコンポーネントを接続する以上の役割を果たします。これは、感知要素と機械制御部分の間の処理センターとして機能します。

一般的なフロー制御 PCB は以下を管理します。

• センサー信号の取得
• データの計算と処理
• バルブまたはポンプ制御
• 外部システムとの通信
• 電子モジュールの配電

分注装置の場合、PCB の安定性は液量制御の精度と各操作の再現性に直接影響します。

センサー信号処理の設計上の考慮事項

フローセンサーは通常、モーター、ソレノイドバルブ、および電源回路からの周囲の干渉の影響を容易に受けられる弱い電気信号を生成します。

PCB 設計では以下を考慮する必要があります。

信号の分離

敏感なセンサー信号には、大電流回路からの干渉を避けるために最適化された配線パスが必要です。

接地構造

適切な接地設計により、安定した基準信号が維持され、測定の一貫性が向上します。

コンポーネントのレイアウト

センサー、プロセッサー、電源コンポーネントの位置は、信号の品質とシステムの信頼性に影響します。

アイセン エレクトロニクスは、センサーの種類、通信プロトコル、機器の構造に基づいてカスタマイズされた PCB レイアウトをサポートします。

さまざまなフロー制御環境向けの PCB ソリューション

産業用流量監視

産業用フロー システムは、製造ライン、水処理、エネルギー システム、およびプロセス装置で一般的に使用されます。

これらのアプリケーションには、以下を処理できる PCB が必要です。

• 長い動作サイクル
• 温度変動
• 産業機器からの電気ノイズ
• 継続的なセンサーデータ処理

PCB 設計は、動作条件に応じて適切な材料、銅の厚さ、保護仕上げでカスタマイズできます。

医療および研究室用調剤機器

医療用分注システムには、正確な流体制御と反復可能な操作が必要です。

産業用アプリケーションと比較して、医療用調剤 PCB は通常、以下の点に重点を置いています。

• コンパクトな基板寸法
• 安定した低ノイズ回路
• 正確なモーターとバルブ制御
• 信頼できる生産の一貫性

これらの要件は、実験室用分析装置、輸液関連システム、自動液体処理装置などの機器にとって重要です。

自動車用流体管理システム

自動車の流体制御モジュールは、振動、温度変化、電磁干渉下で動作します。

PCB アプリケーションには以下が含まれます。

• 冷却システムの監視
• 燃料管理制御
• 油圧制御モジュール
• 熱管理システム

これらの製品には、車両の動作全体にわたって強力な機械的信頼性と安定した電気接続が必要です。

フローシステムに適した PCB 構造の選択

PCB 構造は機器の複雑さによって異なります。

アイセン エレクトロニクスは、単純なセンサー ボードから複雑な制御プラットフォームまでの PCB 製造をサポートします。

技術力

これらの機能は、コンパクトなポータブル デバイスから産業用制御システムに至るまで、さまざまな要件をサポートします。

計測ベースのエレクトロニクスの製造に注力

電気的変動が測定精度に影響を与える可能性があるため、フロー制御 PCB の製造には一貫性が必要です。

アイセン エレクトロニクスは、以下を含む主要な製造段階を管理します。

• 材質検証
• 回路層の位置合わせ
• 精密穴あけ
• 銅めっき制御
• 表面仕上げ
• 電気試験

センサー関連のアプリケーションでは、回路の完全性と接続の信頼性にさらに注意が払われます。

フロー制御デバイス用の PCB アセンブリ

多くのフロー システムは、センサー、プロセッサー、通信モジュール、電源回路を限られたスペースに統合しています。

アイセン エレクトロニクスは、次のような PCBA サービスを提供しています。

• SMTアセンブリ
• センサーインターフェースアセンブリ
• マイコンの取り付け
• 機能テスト
• 制作サポート

これにより、顧客はベアボードだけではなく、完成した電子アセンブリを受け取ることができます。

流量PCB製造比較

よくある質問

流量計にはどのような PCB が使用されていますか?

流量計は通常、センサー インターフェイス、信号処理回路、プロセッサー、通信モジュールを統合した PCB を使用します。

フロー制御 PCB は複数のセンサーをサポートできますか?

はい。多層 PCB 設計では、複数のセンサー チャネル、通信インターフェイス、および制御回路を統合できます。

ディスペンスシステムには特別な PCB 材料が必要ですか?

材質は動作温度、環境、信頼性の要件によって異なります。産業用途では、強化された耐熱性または耐湿性が必要な場合があります。

ディスペンス機器用のリジッドフレックス PCB を製造できますか?

はい。リジッドフレックス PCB 構造は、機器にコンパクトな 3 次元設置が必要な場合に使用できます。

PCB組み立てサービスは提供していますか?

はい。アイセン エレクトロニクスは、PCB 製造、SMT アセンブリ、テスト、生産サポートを提供します。

アイセンエレクトロニクスへのお問い合わせ

アイセン エレクトロニクス株式会社は、流量およびディスペンス システム PCB を提供します。

センサー インターフェイス ボードから完全な制御アセンブリに至るまで、当社は産業オートメーション システム、実験器具、医療機器、自動車制御モジュールを開発するお客様をサポ​​ートします。
