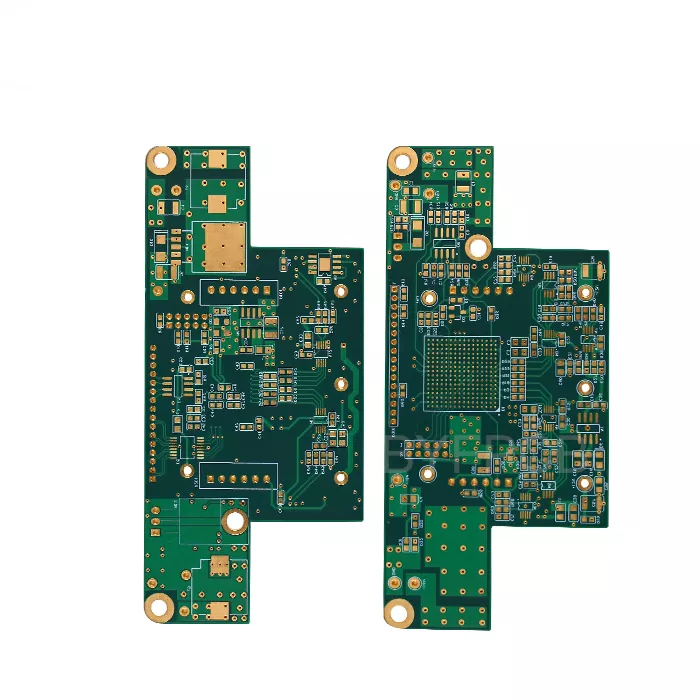

輸液制御 PCB ボード

輸液装置は、電子制御システムに依存して液体の供給を調整し、動作状態を監視します。輸液制御 PCB ボードは、ポンプ モーターの動作、センサー フィードバック、ユーザー インターフェイス通信、安全監視などの複数の機能を調整する役割を果たします。

一般的な電子回路基板とは異なり、輸液制御 PCB はモーター、センサー、電源回路と連動しながら正確な信号処理を維持する必要があります。信号伝達や電源供給が不安定になると、流体制御の精度に影響を与える可能性があります。

アイセン エレクトロニクス株式会社は、輸液機器メーカー向けにカスタマイズされた PCB 製造サービスを提供し、プロトタイプ開発と生産要件の両方をサポートします。当社のエンジニアリング チームは、医療用流体制御アプリケーションの電気的および機械的要件に適合する PCB 構造に重点を置いています。

モーター制御とセンサーフィードバックのための PCB 設計

輸液システムの制御精度は、PCB、モータードライバー、検出センサー間の相互作用に大きく依存します。回路基板は、電源スイッチングやモーター動作からの干渉を最小限に抑えながら、制御ユニットと機械コンポーネントの間に安定した信号を送信する必要があります。

輸液制御アプリケーションの場合、PCB 設計では通常、回路の分離、信号配線、接地構造、およびコンポーネントの配置について慎重に検討する必要があります。アイセン エレクトロニクスは、お客様と協力して PCB レイアウトと製造要件を評価し、製造前の生産実現可能性の向上を支援します。

小型医療用電子機器の信号の安定性

最新の輸液装置は、多くの場合、限られた内部スペースに複数の電子機能を統合しています。輸液制御 PCB ボードは、信号品質に影響を与えることなく、処理回路、通信モジュール、電源セクション、およびセンサー インターフェイスに対応する必要があります。

適切に設計された層構造により、敏感な信号経路が電源回路から分離され、動作中の潜在的な干渉が軽減されます。アイセン エレクトロニクスは、安定した電気的性能が必要な用途向けに、制御されたインピーダンス機能を備えた多層 PCB 製造をサポートします。

輸液装置用の多層 PCB 製造

異なる機能回路には専用の配線スペースが必要なため、輸液制御システムには一般に多層回路基板が必要です。電力回路、制御信号、通信線を最適化された層構造で配置することで、電気的性能と製造の一貫性を向上させることができます。

アイセン エレクトロニクスは、単純な単層基板から複雑な多層設計までの PCB 製造を提供します。当社の製造能力は、医療用電子機器に使用される高密度レイアウトをサポートします。

適切な PCB 構造は、回路の複雑さ、コンポーネント密度、電力要件、設置スペースなどの要因によって異なります。

輸液制御デバイスの PCB アセンブリのサポート

医療機器メーカーの場合、PCB の製造にはベアボードの製造と電子アセンブリの両方が含まれることがよくあります。アイセン エレクトロニクスは、製造プロセス全体をサポートする PCBA サービスを提供します。

当社のアセンブリ機能には、SMT 配置、スルーホール コンポーネントのアセンブリ、コンポーネント調達のサポート、および電気テストが含まれます。 PCB 製造サービスと組み立てサービスを組み合わせることで、お客様は製品開発および生産中に複数のサプライヤー間の調整を減らすことができます。

注入 PCB 製造時の品質管理

PCB の性能は材料の準備から最終検査に至る製造のあらゆる段階に依存するため、医療用電子製品では一貫性が重要です。

アイセン エレクトロニクスは、材料検査、内層処理、積層、穴あけ、銅メッキ、はんだマスク塗布、表面仕上げなどの主要な生産プロセスを監視します。

完成した基板は出荷前に、AOI 検査、電気試験、最終的な視覚検証などの検査手順を受けます。製造記録は、生産追跡と品質管理をサポートするために維持されます。

表面処理の選択

PCB の表面仕上げは、はんだ付け性能、コンポーネントの接続信頼性、および長期保存の安定性に影響します。

アイセン エレクトロニクスは、お客様のアプリケーション要件に応じて、さまざまな表面処理オプションを提供しています。 ENIG は精密な組み立てに適した平坦な表面を提供するため、ファインピッチのコンポーネントによく選択されます。 OSP はコスト効率が重要な標準的な用途に使用でき、硬質金は繰り返しの接触が必要なコネクタ領域に適しています。

表面仕上げの選択は、PCB 設計、組み立て方法、および予想される動作条件に従って評価されます。

エンジニアリングサポート

テストでは正しく機能した PCB 設計でも、量産時には製造上の問題が発生する可能性があります。コンポーネントの間隔、配線密度、組み立てプロセス、または材料の選択に関連する問題は、生産効率に影響を与える可能性があります。

アイセン エレクトロニクスは、PCB の製造性レビュー、スタックアップ評価、生産準備分析などの製品開発中のエンジニアリング サポートを提供します。

生産前に潜在的な製造リスクを特定することで、顧客は設計の安定性を向上させ、試作から量産への移行を短縮できます。

アプリケーション

アイセン エレクトロニクスは、以下の分野で使用される電子システム向けの PCB ソリューションを製造しています。

• 医療用輸液ポンプ
• ドラッグデリバリー装置
• 流体監視装置
• 実験用液体制御システム
• 医療用電子制御ユニット

アプリケーションごとに、制御機能、動作環境、製品設計要件に基づいて、異なる PCB 構造が必要になります。

よくある質問

輸液制御 PCB の主な機能は何ですか?

輸液制御 PCB は、制御プロセッサ、モーター駆動システム、センサー、アラーム回路間の通信を管理します。これは、機器が正確な液体供給を維持し、動作状態を監視するのに役立ちます。

輸液装置に一般的に使用されている PCB テクノロジーは何ですか?

輸液装置はコンパクトなスペース内で複数の回路機能を必要とするため、多層 PCB テクノロジーが一般的に使用されます。層構造は、電源回路、制御信号、敏感なセンサーラインを分離するのに役立ちます。

アイセンエレクトロニクスはカスタマイズされた注入PCBボードを製造できますか?

はい。アイセン エレクトロニクスは、顧客のガーバー ファイル、図面、仕様、およびアセンブリ要件に基づいてカスタマイズされた PCB 製造を提供します。

アイセンエレクトロニクスではPCB組立サービスを提供していますか?

はい。当社は、SMT アセンブリ、スルーホール アセンブリ、部品調達、生産テスト サポートなどの PCB アセンブリ サービスを提供します。

アイセン エレクトロニクスでは、PCB の製造品質をどのように管理していますか?

品質管理は、材料の入荷検査、プロセス監視、AOI 検査、電気試験、出荷前の最終検証など、製造プロセス全体にわたって実行されます。
