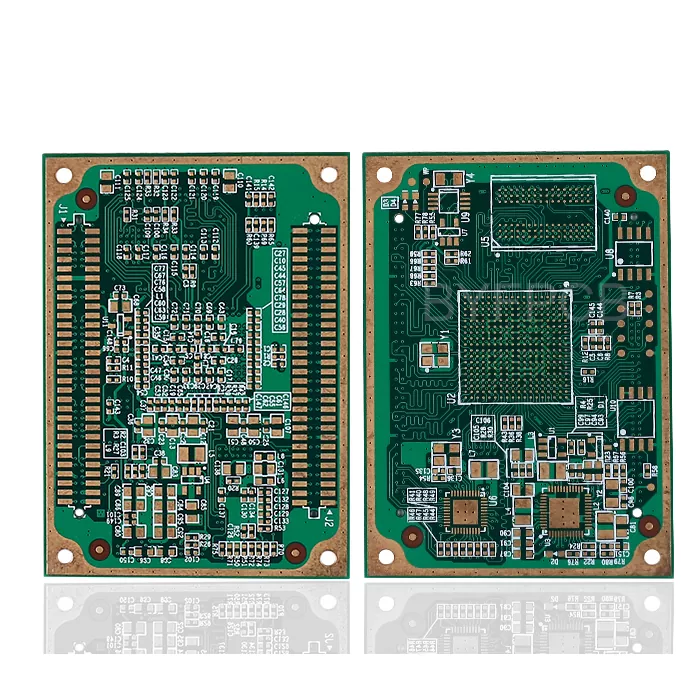

超音波装置の基板

超音波機器の PCB は、安定した信号処理、高速データ伝送、一貫した電気的性能を必要とする医療画像システム向けに設計されています。アイセンエレクトロニクス株式会社は、シグナルインテグリティ、インピーダンス、製造品質を厳密に管理しながら、超音波スキャナー、画像診断装置、医療用電子機器用の多層PCBを製造しています。

超音波システムは、トランスデューサー、信号処理ユニット、電源モジュール、制御回路間の正確な通信に依存しています。当社の PCB 製造能力は、コンパクトなレイアウト、高密度配線、長期的な動作安定性を必要とする複雑な医療設計をサポートします。

当社の医療グレードの PCB を選ぶ理由

重要なアプリケーション向けの精密製造

超音波フレームワークには、障害物なしで複雑なフラグ処理を処理できる回路が必要です。私たちの 製造準備には、多層シートの場合は 25 の品質管理チェックポイント、多層シートの場合は 20 の品質管理チェックポイントが組み込まれています。 両面シート。これにより、各ボードが治療用ガジェットの基準を満たしていることが保証されます。

当社はすべての仕様にわたって厳格な公差を維持しています。

· 最小線幅: 0.076mm/3MIL

· インピーダンス許容差: ±8% (特殊能力)

· 銅の厚さ: 電力要件に合わせて最大 6 オンス

· 板厚範囲: 0.3mm ～ 5.0mm

高度な技術力

当事務所では最大32層までの複雑な多層プランにも対応しております。この機能は最先端のものにとって重要です 多数の容量をコンパクトなユニットに調整した超音波フレームワーク。私たちは HDI イノベーションを強化します。 わずか 0.1mm のマイクロビアにより、高密度のコンポーネントの配置が可能になります。

主な技術仕様は次のとおりです。

· 最大パネルサイズ: 650mm × 750mm

· 最小ビアサイズ: 0.1mm/4MIL (レーザー穴あけ)

· BGA パッドのサポート: 最小 0.2 mm

· 穴の銅の厚さ: ≥25um の信頼性

重要な品質基準

医療機器のコンプライアンス

毎超音波装置PCB 当社は厳格な品質プロトコルに従って製造しています。当社の品質目標は、当社の取り組みを示しています。

· 製品収率 ≥ 99.8%

· 納期厳守率 ≥ 99%

· 顧客の苦情率 ≤ 0.5%

· 顧客満足度 ≥ 98%

これらの取り組みは、各組織における徹底した品質管理によって実現されます。当社の IQC グループがプロバイダーを監督 品質。 IPQCは、製品の確認と工程内検査から始まります。 OQCが最後の出演を行う 評価と有用なテスト。

厳格なテスト手順

ボードは出荷前に、当社の品質テストに 100% 合格する必要があります。これには、電気試験、AOI 評価、 そして揺るぎない品質テスト。治療用途では、失望することは許されないことを私たちは理解しています。

私たちのテストには以下が含まれます:

· 複数の段階での自動光学検査

· 正確な測定による電気試験

· 信頼性検証のための熱サイクル

· シグナルインテグリティのためのインピーダンステスト

医療機器の表面処理オプション

さまざまな超音波用途には、特定の表面処理が必要です。当社は包括的なオプションを提供します。

標準治療:

· 優れたはんだ付け性を実現するENIG (無電解ニッケル浸漬金)

· OSP (有機はんだ付け性保存剤) によるコスト効率の高いソリューション

· 高周波用途向けイマージョンシルバー

· 環境コンプライアンスのための鉛フリー HASL

特殊なオプション:

· 接触アプリケーション用のハードゴールド

· 特定のコンポーネント要件向けの浸漬錫

· 特殊な接続のためのカーボン処理

柔軟な生産能力

迅速な対応オプション

医療機器の進歩には、定期的に迅速なプロトタイピングが必要です。当社の生成機能はさまざまなタイムラインを強化します ニーズ:

サンプル製作：

· 4 層ボード: 3 ～ 4 日

· 6 層ボード: 5 ～ 6 日

· 8 層ボード: 6 ～ 8 日

· 複雑な多層: 8〜10日

生産量:

· 小規模バッチ: 複雑さに応じて 8 ～ 14 日

· 量産: 完全なテストを含めて 10 ～ 20 日

PCBA統合サービス

PCB製造を超えて、当社はPCBAのトータル管理を提供します。これには、コンポーネントの取得、SMT の収集、 そしてボックスコンストラクトが集まります。当社の PCBA 機能は、01005 チップ寸法から最大 45 mm までのコンポーネントを強化します コンポーネントのサイズ。

組立仕様：

· 最小ピッチ: 0.38mm

· 配置精度: ±0.10mm

· はんだペーストの厚さ制御: ±0.03mm

· SMT コンポーネントの最大高さ: 13mm

プロジェクトの開始

アイテムを作成するときは、次の計画要素を考慮してください。

信号の鋭さ: 高周波超音波信号には、慎重なインピーダンス制御と無視できるクロストークが必要です。私たちの 制御されたインピーダンス機能により、フラグの品質が保証されます。

電力の伝達: 超音波トランスデューサには、クリーンで安定した制御が必要です。当社の厚い銅の代替品と 多層機能により、強力な制御搬送ネットワークが強化されます。

コンポーネントの厚さ: 現在の超音波フレームワークは、より小さなスペースに多くの有用性を詰め込んでいます。当社の HDI 機能 信頼性を損なうことなく高密度プランをバックアップします。

環境への配慮: 治療用具は状況が変化しても機能します。生地の決定とテスト 温度範囲全体で信頼性の高い動作を保証します。

医療用 PCB のニーズについてはお問い合わせください

話し合う準備ができました超音波装置PCB 要件？当社のエンジニアリング チームは、医療機器アプリケーションにおける豊富な経験をもたらします。私たちは緊密に連携しています 最初の設計レビューから生産まで、ボードがすべての仕様を満たしていることを確認します。

開発のためのプロトタイプの数量が必要な場合でも、市場投入のための生産数量が必要な場合でも、当社には プロジェクトをサポートする機能。当社の品質システムと医療機器の経験により、お客様の製品が確実に適合することを保証します 患者の安全性と診断精度の最高基準を満たしています。

今すぐ私たちのチームにご連絡ください。violet@akesonpcb.com 特定の要件について話し合います。貴社の医療機器開発を全力でサポートいたします。 信頼性の高い高品質の回路基板ソリューション。
