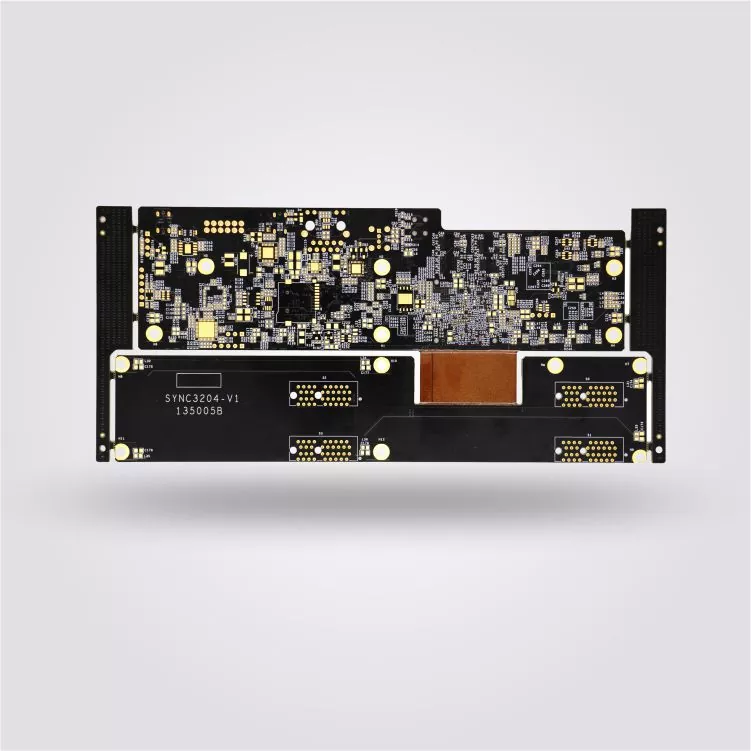

検査機器 PCB

試験機器は、電気的、物理的、または工業用パラメータを測定、分析、検証するように設計されています。これらのシステム内の PCB は、信号取得回路、プロセッサ、センサー、通信モジュール、電源管理ユニットを接続しているため、測定精度に直接影響します。

通常の産業用制御ボードとは異なり、検査機器の PCB および PCBA 製品では、多くの場合、より優れた電気的一貫性が必要とされます。インピーダンス、銅の厚さ、信号配線、またははんだ付け品質の小さな変動は、特に校正、実験室分析、および精密テストに使用される機器において、測定の安定性に影響を与える可能性があります。

深センアイセン電子有限公司が製造試験装置 PCB および PCBA電子測定機器、工業用試験システム、実験器具、監視装置向けのソリューション。アイセンは、1 ～ 40 層のリジッド PCB、HDI PCB、リジッドフレックス PCB、および PCBA アセンブリをカバーする機能により、高密度回路、制御された電気的性能、安定した生産品質を必要とする顧客をサポートします。

試験および測定機器の PCB 要件

試験機器 PCB は、コンポーネントの接続プラットフォームだけではありません。これは、信号がどの程度正確に収集、送信、処理されるかを決定する測定システムの一部です。

テストデバイスが異なれば、PCB 要件も異なります。

たとえば、信号アナライザには安定した高周波伝送が必要ですが、電力試験機器には電流処理のために厚い銅層が必要な場合があります。実験室用測定機器は通常、低ノイズ設計と長期的な電気的安定性に重点を置いています。

一般的な要件は次のとおりです。

• 安定した信号伝送
• 制御されたインピーダンス
• 正確な回路寸法
• 信頼性の高いはんだ接続
• 繰り返しの動作でも安定した性能を発揮

アイセン エレクトロニクスは、各テスト アプリケーションの実際の作業条件に応じて、PCB 構造、材料の選択、製造パラメータを調整します。

試験装置 PCB アプリケーション

電子計測機器用プリント基板

電子測定機器には、正確な信号処理能力を備えた回路基板が必要です。

アプリケーションには次のものが含まれます。

• デジタルマルチメーター
• オシロスコープ
• シグナルアナライザ
• データ収集システム
• 電子校正装置

これらの製品には、多くの場合、繊細なアナログ回路、プロセッサ、通信インターフェイスが含まれています。 PCB 製造では、信号の変動を減らすために、線幅、誘電体の厚さ、銅の分布などの要素を制御する必要があります。

アイセンは、コンパクトなレイアウトと安定した電気的性能を必要とする測定機器向けの多層 PCB および HDI PCB ソリューションを製造しています。

産業用試験システム PCB

産業用試験装置は通常、実稼働環境で継続的に動作します。

産業用試験システムは、実験室用の機器と比較して、耐久性、生産の一貫性、自動化システムとの互換性をより重視しています。

典型的なアプリケーションには次のようなものがあります。

• 自動検査装置
• 品質試験システム
• 製造試験ステーション
• 監視装置

これらのアプリケーション向けに、アイセンは内層の製造から最終組み立てまで厳格なプロセス管理による多層 PCB および PCBA の製造を提供します。

校正機器のPCB

校正装置は他の機器の性能を検証するために使用されるため、高い測定精度が求められます。

PCB 設計では、電気的干渉を最小限に抑え、安定した信号経路を維持する必要があります。

重要な製造要素には次のようなものがあります。

• 制御されたインピーダンス
• 銅の厚さのばらつきが少ない
• 正確な穴あけ
• 信頼性の高い表面仕上げ

アイセン エレクトロニクスは、AOI 検査、電気的テスト、インピーダンス テスト、寸法検査を使用して PCB の一貫性を維持します。

検査機器PCBおよびPCBAの製造能力

機器ごとに電気要件が異なるため、試験機器メーカーはカスタマイズされた PCB 構造を必要とすることがよくあります。

深センアイセン電子有限公司は以下を提供します:

これらの機能により、アイセンは標準的なテストボードと精密電子機器で使用される複雑な多層構造の両方を製造できるようになります。

試験装置に使用される PCB テクノロジー

複雑な測定回路用の多層 PCB

多くの試験機器には、信号取得、処理、通信、電源管理などの複数の機能が統合されています。

多層 PCB 構造により、配線スペースが追加され、異なる回路セクション間の分離が向上します。

アイセンは最大 40 層の多層基板を製造し、以下を必要とする複雑な回路設計をサポートします。

• 複数の信号層
• 配電層
• グランドプレーンの設計
• 電磁性能の向上

コンパクトな試験装置用の HDI PCB

最新の試験機器は、より多くの機能を追加しながら小型化が進んでいます。

HDI テクノロジーはレーザー マイクロビアを使用して配線密度を高め、PCB サイズを縮小します。

アイセン HDI の製造能力には以下が含まれます。

• HDI 1 ステップおよび 2 ステップ構造
• レーザー穴あけ能力: 75μm-150μm
• 細線回路加工
• 高密度のコンポーネントアセンブリ

これらの技術は、ポータブル測定機器や小型電子システムに適しています。

限られた設置スペース向けのリジッドフレックス PCB

一部のテストデバイスでは、異なる機能モジュール間の柔軟な接続が必要です。

リジッドフレックス PCB は、コンポーネント実装用のリジッド領域と、省スペース設置のためのフレキシブルなセクションを組み合わせています。

アイセンは、次のような用途向けのリジッドフレックス PCB ソリューションを製造しています。

• 内部スペースは限られています
• ケーブル接続を減らす必要がある
• 機械的な信頼性は重要です

試験装置向けPCBA製造能力

精密検査装置の場合、PCB の製造と組み立ての品質を同時に管理する必要があります。

アイセン エレクトロニクスは、SMT、DIP アセンブリ、はんだペースト印刷、AOI 検査、X 線検査、電気試験を含む完全な PCBA サービスを提供します。

PCBA 機能:

この統合された生産機能により、お客様はサプライヤーの調整を軽減し、PCB 製造から完成したアセンブリまでの一貫性を維持することができます。

検査機器 PCB 製造時の品質管理

故障が検査精度や装置の校正結果に影響を与える可能性があるため、測定装置には安定した PCB 性能が必要です。

アイセンエレクトロニクスでは、生産工程全体で品質管理を行っています。

検査には次のものが含まれます。

• 入荷検査
• 内層検査
• AOI検査
• 銅の厚さの検査
• 電気試験
• インピーダンス試験
• X線検査
• 最終品質検査

同社は ISO9001、ISO14001、IATF16949 の品質管理システムに従って運営しています。

品質目標:

• 製品収率 ≥99.8%
• 納期厳守率 ≥99%
• 顧客苦情率 ≤0.5%

試験機器PCBの表面仕上げ

テスト用途が異なれば、コンポーネントの種類や使用条件に応じて、異なる表面処理が必要になります。

利用可能なオプションは次のとおりです。

表面仕上げの選択は、はんだ付けプロセス、コンポーネントの構造、製品寿命の要件に従って評価されます。

PCBおよびPCBA検査機器にアイセンエレクトロニクスが選ばれる理由

試験装置メーカーは、電気的性能と製造の一貫性の両方を理解している PCB サプライヤーを必要としています。

Shenzhen Aisen Electronics Co., Ltd. は、PCB 製造、HDI テクノロジー、リジッドフレックス製造、PCBA アセンブリを 1 つの生産システム内で組み合わせています。

50,000平方メートルの生産施設、高度な製造設備、20年以上のPCB製造経験を備えたアイセンは、試験装置 PCB および PCBA精度、安定性、再現可能な生産品質を必要とするお客様向けのソリューション。

よくある質問

アイセンのPCBソリューションを使用している試験装置は何ですか?

アイセンのPCBソリューションは、電子測定機器、校正システム、工業用試験装置、実験用機器、監視システム、およびデータ収集装置で使用されています。

アイセンでは精密測定機器用の多層基板も製造できますか？

はい。アイセンは、精密電子アプリケーション向けに制御された製造プロセスで 1 ～ 40 層の多層 PCB を製造しています。

試験機器の PCB にはインピーダンス制御が必要ですか?

敏感な信号や高速伝送を伴うアプリケーションの場合、インピーダンス制御は信号の完全性と測定の安定性を維持するのに役立ちます。

アイセンではPCB組立サービスを提供していますか?

はい。アイセンは基板製造と合わせてSMT、DIP、検査、テストサービスを提供します。

どのような PCB 材料が試験装置に適していますか?

一般的な材料には、FR-4、高 Tg 材料、および温度、周波数、信頼性の要件に応じて選択される特殊なラミネートが含まれます。
