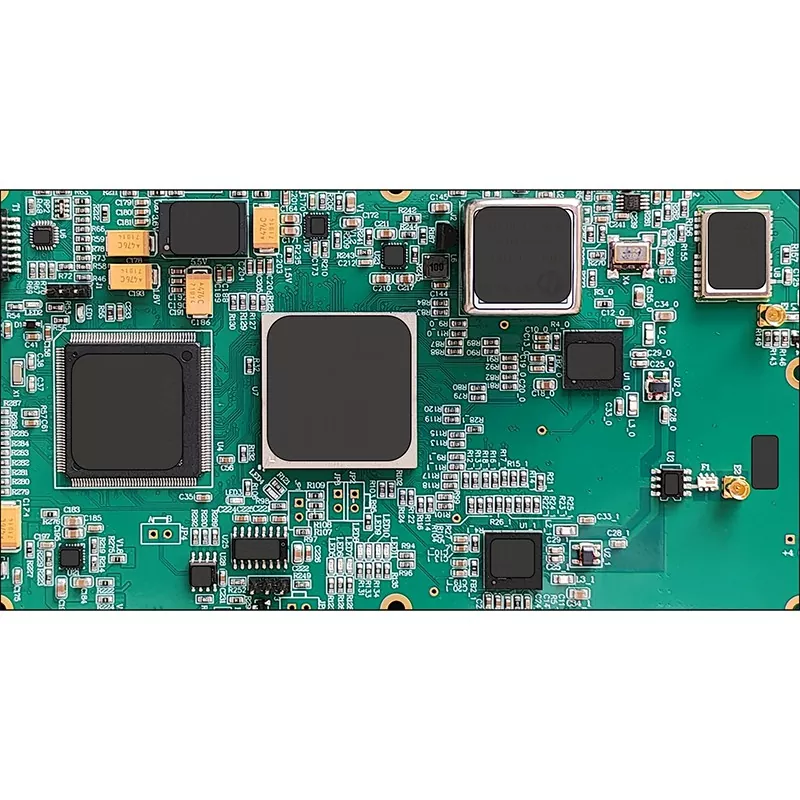

サーボモーター基板

サーボモーターシステムは、位置決め精度、応答速度、長期安定性が重要なオートメーション機器に広く使用されています。サーボ ドライブ内の回路基板は、パワー モジュール、制御ユニット、フィードバック センサー、通信インターフェイス間の接続プラットフォームとして機能し、システムのパフォーマンスに直接影響します。

Shenzhen Aisen Electronics Co., Ltd. は、産業オートメーション、ロボット工学、CNC 機器、半導体機械、精密制御システム向けのカスタム サーボ モーター PCB の製造を専門としています。 20年以上のPCB製造経験を持つアイセンは、高度な生産能力、エンジニアリングサポート、厳格な品質管理に基づいて、信頼性の高いPCBおよびPCBAソリューションを提供します。

従来の制御基板とは異なり、サーボ モーター PCB は、高周波スイッチング信号、高電流伝送、熱ストレス、および敏感なフィードバック通信を処理する必要があります。アイセンは、多層 PCB 技術、重銅処理、HDI 製造能力、専門的なテスト方法を組み合わせて、要求の厳しいモーション コントロール アプリケーションをサポートします。

アイセンはプロトタイプの検証から量産まで、世界中の顧客と協力して PCB 構造を最適化し、適切な材料を選択し、産業の信頼性要件を満たす回路基板を製造します。

精密運動アプリケーション向けのソリューション

サーボ システムは、小さな信号エラーや不安定な電力伝送でも機械の精度に影響を与える可能性がある機器に設置されるのが一般的です。 PCB 設計では、モーター駆動制御、エンコーダーフィードバック処理、通信送信、電源管理などの複数の機能を調整する必要があります。

アイセン サーボ モーター PCB ソリューションは以下に適用されます。

アイセンは、最適化された回路レイアウト、制御されたインピーダンス設計、信頼性の高い製造プロセスを通じて、お客様の機器の安定性と運用効率の向上を支援します。

ものづくり力と生産力

Shenzhen Aisen Electronics Co., Ltd. は、20 の生産ラインを備えた 50,000 平方メートルの製造施設を運営しており、年間約 200 万平方メートルの回路基板の生産能力を備えています。

同社は、1 ～ 40 層のリジッド PCB、リジッドフレックス基板、HDI 基板、高周波基板、アルミニウムベースの PCB、厚銅基板などの高精度 PCB の製造に重点を置いています。

アイセンの生産能力には以下が含まれます。

アイセンは、高精度CNCボール盤や自動検査システムなどの先進的な製造設備を備え、試作開発から量産までをサポートします。

電気的性能と設計上の考慮事項

サーボ制御アプリケーションは、限られた PCB スペース内で電源回路と高感度の電子信号を組み合わせます。信頼性の高い設計には、電流容量、信号伝送、熱放散、電磁適合性を注意深く考慮する必要があります。

電源回路と電流処理

サーボドライブは、加速時、制動時、負荷変動中に急速な電流変化を頻繁に経験します。 PCB の銅設計が不十分な場合、過剰な発熱がシステムの信頼性に影響を与える可能性があります。

アイセンは、銅の厚さが最大 ​​6 オンスまでの厚銅 PCB の製造をサポートしています。この技術により、通電能力が向上し、電力を大量に消費するアプリケーションでの安定した動作の維持に役立ちます。

エンジニアリング評価には、特定の動作条件を満たすための銅の厚さの選択、配線幅の計算、ビア構造の最適化、および配電設計が含まれます。

フィードバック信号と通信の信頼性

サーボ システムは、エンコーダやセンサーからの正確なフィードバック信号に依存しています。不適切なルーティングや電磁干渉により、測位精度が低下したり、通信の安定性に影響が出る可能性があります。

アイセンは以下をサポートする PCB ソリューションを提供します。

• エンコーダフィードバック回路
• CAN通信
• RS485インターフェース
• 産業用イーサネット接続
• 高速信号伝送

アイセンは、最適化された層スタックアップ、接地構造、インピーダンス制御、および信号分離設計を通じて、コントローラー、ドライブ、モーター間の信頼性の高い通信の維持を支援します。

長期稼働のための温度制御

産業環境で継続的に動作すると、パワーコンポーネントやスイッチングデバイスから熱が発生します。 PCB の性能を維持し、機器の耐用年数を延ばすには、効果的な熱管理が重要です。

アイセンは、厚銅層、サーマルビア、銅バランスの最適化、適切な材料の選択など、アプリケーション要件に応じてさまざまな熱設計手法を適用します。

高温環境の場合、エンジニアは熱抵抗を向上させるために高 TG 材料またはカスタマイズされた PCB 構造を推奨する場合があります。

使用条件に応じた材料選定

サーボ システムが異なれば、電気要件や環境要件も異なります。アイセンは、動作温度、電力需要、信号周波数、予想寿命に応じた推奨材料を提供します。

管理された製造プロセス

サーボ基板には、電力伝送、制御信号、通信機能が集積されています。各製造段階では、電気的性能と生産の一貫性を確保するために厳密なプロセス制御が必要です。

生産前のエンジニアリングレビュー

製造を開始する前に、アイセンのエンジニアはガーバーファイル、PCB仕様、スタックアップ要件、BOM情報などの顧客設計ファイルをレビューします。

エンジニアリングレビューでは以下を評価します。

• 回路の製造可能性
• 信号ルーティング構造
• 熱設計
• 配電
• 生産の実現可能性

このプロセスは、大量生産の前に潜在的な製造リスクを特定するのに役立ちます。

精密な回路形成

多層基板の場合、内層は精密なイメージング、エッチング、検査プロセスを通じて製造されます。

高度な生産管理により、次のことが保証されます。

• 正確な回路パターン
• 安定したレイヤー配置
• 信頼性の高い電気接続

AOI検査は、潜在的な欠陥を早期に検出するために、生産中に実行されます。

層接着と穴加工

多層構造は、制御された温度と圧力条件下で接着されます。

CNC ドリル技術を使用して信頼性の高いスルーホールとビアを作成し、PCB 層間の適切な接続を確保します。

複雑な設計の場合、精密な穴あけにより、コンパクトな配線と電気的性能の向上を実現できます。

銅メッキと表面処理

銅メッキは PCB 層間に信頼性の高い接続を構築し、電流伝送能力を向上させます。

アイセンは生産全体を通して銅の厚さの一貫性を管理します。顧客の要件に応じて、ENIG、HASL、OSP、浸漬シルバー、浸漬錫などの表面仕上げを利用できます。

検査と電気的検証

出荷前に、各基板は包括的な検査手順を受けます。

テストには次のものが含まれます。

• AOI検査
• フライングプローブ試験
• 電気的導通試験
• 寸法検査
• 最終外観検査

これらの品質チェックにより、納品された製品が顧客の仕様を満たしていることが確認されます。

統合された PCB アセンブリ サービス

PCB 製造に加えて、Shenzhen Aisen Electronics Co., Ltd. は、顧客がサプライヤー管理を簡素化できるよう、完全な PCBA 製造サービスを提供しています。

アセンブリ機能には、SMT 配置、スルーホール アセンブリ、コンポーネントの調達、機能テストが含まれます。

アイセンは以下をサポートしています。

この統合製造モデルにより、お客様はプロトタイプの検証から商用生産に効率的に移行できます。

カスタマイズされたプロジェクトのエンジニアリングサポート

すべてのサーボ システムには、モーターの種類、作業環境、制御方法、電力レベルに応じて異なる要件があります。

アイセンは、PCB スタックアップの最適化、材料の選択、電源回路の改善、製造の実現可能性分析など、開発プロセス全体にわたるエンジニアリング サポートを提供します。

高性能モーション コントロール アプリケーションの場合、エンジニアは以下を評価します。

• 現在の要件
• 放熱条件
• 信号干渉のリスク
• 通信要件
• 生産の信頼性

この協力により、お客様は開発リスクを軽減し、製品の一貫性を向上させることができます。

生産全体にわたる品質管理

サーボ アプリケーションは通常、PCB の信頼性が機器の性能に直接影響する産業環境で動作します。

Shenzhen Aisen Electronics Co., Ltd. は、製造全体を通じて ISO9001、ISO14001、および IATF16949 の品質管理システムに従っています。

同社は厳格な品質目標を維持しています。

品質管理には、入荷した材料の検査、生産監視、最終製品の検証が含まれます。

世界中のお客様がアイセンを選ぶ理由

20 年以上の PCB 製造経験を持つ Shenzhen Aisen Electronics Co., Ltd. は、世界中の産業用エレクトロニクスの顧客に信頼できる製造サポートを提供しています。

アイセンの利点は次のとおりです。

先進的な製造インフラ

同社は、高度な設備、複数の生産ライン、専門的な検査システムを備えた大規模な PCB 生産施設を所有しています。

高信頼性アプリケーションの経験

アイセンのPCB製品は、自動車エレクトロニクス、産業用制御システム、5G通信機器、エネルギー貯蔵モジュール、医療機器、インテリジェント製造アプリケーションなどに使用されています。

柔軟な生産能力

アイセンは以下をサポートしています。

試作製作
小ロット注文
中量生産
大規模生産

エンジニアリングコラボレーション

アイセンは、最初の設計レビューから最終生産に至るまで、お客様と緊密に連携して、PCB の性能、製造性、生産効率を向上させています。

よくある質問

サーボモーター基板とは何ですか?

サーボ モーター PCB は、サーボ ドライブおよびモーション コントロール システムで使用される特殊な回路基板です。正確なモーター動作に必要な配電、制御信号、通信インターフェース、フィードバック信号を管理します。

サーボ システムではどのような種類の PCB が一般的に使用されますか?

サーボ アプリケーションでは、電力要件、回路の複雑さ、環境条件に応じて、多層 PCB、厚銅 PCB、HDI ボード、および高 TG 材料が一般に使用されます。

アイセンはサーボ用途向けにカスタマイズされたボードを製造できますか?

はい。 Shenzhen Aisen Electronics Co., Ltd. は、層数、材料、銅の厚さ、表面仕上げ、組み立てのニーズなどの顧客の要件に基づいてカスタマイズされた PCB 製造を提供します。

アイセンは組み立てサービスを提供していますか?

はい。アイセンは、PCB 製造、SMT アセンブリ、部品調達、テスト、最終検査を含む完全な PCBA ソリューションを提供します。

見積に必要なファイルは何ですか?

通常、顧客は以下を提供します。

ガーバーファイル
基板仕様
スタックアップ要件
BOM ファイル
組立図
技術的要件

アイセンは厚銅のデザインを製造できますか?

はい。アイセンは、より高い電流能力と改善された熱性能を必要とするアプリケーション向けに、最大 6 オンスの銅厚の厚銅製造をサポートします。

カスタム ソリューションをリクエストする

Shenzhen Aisen Electronics Co., Ltd. は、産業オートメーション、ロボット工学、CNC 機器、高精度モーション制御システム向けのサーボ モーター PCB 製造および PCBA アセンブリ ソリューションを提供しています。

アイセンは、高度な製造能力、専門的なエンジニアリングサポート、厳格な品質管理により、プロトタイプから量産まで、世界中の顧客が信頼性の高いエレクトロニクスソリューションを開発できるよう支援します。

プロジェクトの要件について今すぐアイセンにお問い合わせください。
