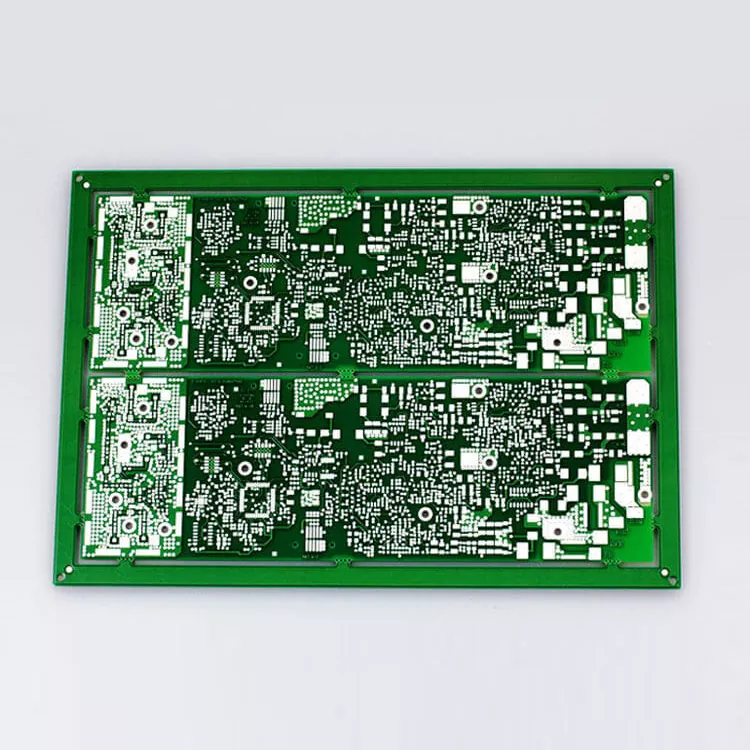

心臓ペースメーカー PCB ボード

心臓ペースメーカーは、埋め込み型デバイスが人体内で長年にわたり確実に動作する必要があるため、最も要求の厳しい医療用電子製品の 1 つです。ペースメーカー内の PCB は、マイクロコントローラー、感知回路、電源管理ユニット、刺激出力モジュール間の通信を制御します。

従来の医療用電子機器とは異なり、心臓ペースメーカーの PCB ボード設計は、小型化、電気的安定性、長期信頼性のバランスを達成する必要があります。限られた設置スペースには高度に集積された回路構造が必要ですが、敏感な心臓信号にはノイズや信号干渉を注意深く制御する必要があります。

アイセン エレクトロニクス株式会社は、心臓デバイス開発者向けにカスタマイズされた PCB 製造ソリューションを提供し、正確な製造制御と一貫した電気的性能を必要とする複雑な回路設計をサポートします。

心臓デバイスの長期運用のための PCB 設計の考慮事項

低電力電子システムのサポート

植込み型心臓装置は限られたバッテリ容量で動作するため、電源管理が設計上の最も重要な考慮事項の 1 つとなります。

心臓ペースメーカー PCB ボードは、バッテリー システム、制御回路、感知モジュール、刺激コンポーネント間の効率的な電力分配をサポートする必要があります。適切な層設計と回路の最適化により、デバイスの安定した動作を維持しながら、不必要な電力損失を削減できます。

アイセン エレクトロニクスは顧客と協力して、電力要件、コンポーネントの統合、デバイス サイズの制限に従って PCB 構造を評価します。

心臓信号検出の精度を維持する

ペースメーカーは、高感度の感知回路を利用して心臓の活動を監視し、いつ刺激が必要かを判断します。これらの低レベル信号は、他の回路セクションからの電気ノイズの影響を容易に受けます。

PCB レイアウトは、敏感なセンシング パスを電源および刺激回路から分離する上で重要な役割を果たします。適切なスタックアップ設計、接地方法、およびインピーダンス制御を通じて、正確な信号処理を必要とするアプリケーションの PCB 性能を向上させることができます。

小型化された埋め込み型デザインのサポート

スペースの制限は、埋め込み型医療用電子機器における大きな課題です。ペースメーカーのメーカーは、デバイスのサイズを大きくすることなく、より多くの機能を統合できるコンパクトな回路基板を必要としています。

高密度 PCB テクノロジーにより、エンジニアはより微細な配線、より小さなビア構造、およびコンポーネントの配置効率の向上を実現できます。アイセン エレクトロニクスは、コンパクトな医療用電子アプリケーション向けの HDI および多層 PCB 製造をサポートしています。

ペースメーカー用途向けの高密度 PCB 製造

心臓ペースメーカー PCB は、非常に狭い領域内で複数の機能回路を動作させる必要があるため、多くの場合複雑な配線が必要です。

アイセン エレクトロニクスは、高密度設計をサポートする多層基板製造を提供します。製造プロセスでは、製造中に一貫した層の位置合わせ、信頼性の高い銅接続、安定した電気特性を維持することに重点を置いています。

一般的な製造能力には次のものがあります。

最終的な PCB 構造は、回路の複雑さ、コンポーネントの要件、デバイス設計の目的に従って決定されます。

埋め込み型医療用 PCB 製造の信頼性要件

ペースメーカー PCB は、医療機器の耐用年数全体にわたって安定した性能を維持する必要があります。 PCB 製造における小さなばらつきが電気接続や長期信頼性に影響を与える可能性があるため、製造の一貫性が非常に重要です。

アイセンエレクトロニクスでは、材料検査、内層加工、積層、穴あけ、銅めっき、ソルダーマスク加工、表面仕上げなどの重要な生産工程を管理しています。

完成した基板は出荷前に、AOI 検査、電気試験、最終品質検証などの検査手順を受けて、顧客の仕様を満たしていることを確認します。

表面処理の選択

表面処理の選択は、はんだ付け性能、部品接続の安定性、長期保管条件に影響します。

アイセン エレクトロニクスは、ペースメーカー PCB アプリケーション向けに、設計要件に応じてさまざまな表面仕上げオプションを提供しています。 ENIG は精密はんだ付けに適した平坦な表面を提供するため、ファインピッチ部品の組み立てによく選ばれます。組み立て要件や用途条件に応じて、OSP や浸漬シルバーなどの他の仕上げも検討できます。

適切な表面仕上げは、PCB 構造、コンポーネントの種類、および予想される製品要件に基づいて選択されます。

心臓エレクトロニクスの PCBA 製造サポート

ペースメーカーのメーカーは、PCB 製造だけでなく、一貫した組み立てプロセスも必要とします。コンポーネントの配置精度とはんだ付けの品質は、最終的な電子アセンブリのパフォーマンスに直接影響します。

アイセン エレクトロニクスは、SMT アセンブリ、スルーホール加工、部品調達サポート、生産テストなどの PCB アセンブリ サービスを提供します。

当社のアセンブリ能力は、高密度コンポーネントを備えたコンパクトな電子設計をサポートし、お客様が PCB プロトタイプから安定した生産に移行できるよう支援します。

エンジニアリングサポート

埋め込み型医療用電子機器の開発には、大量生産の前に慎重な評価が必要です。 PCB 設計では、電気的性能、製造容易性、コンポーネントの入手可能性、およびアセンブリの制限を考慮する必要があります。

アイセン エレクトロニクスは、DFM レビュー、PCB スタックアップ解析、配線評価、生産準備ガイダンスなどのエンジニアリング サポートを提供します。

初期のエンジニアリングコミュニケーションは、潜在的な製造上の課題を特定し、プロトタイプ設計から量産への移行を改善するのに役立ちます。

アプリケーション

アイセン エレクトロニクスは、以下の用途に使用される電子システムの PCB 製造サポートを提供します。

• 植込み型ペースメーカー
• 心臓モニタリング装置
• 埋め込み型心臓電子機器
• ポータブル心臓ヘルスケア機器
• 医療センシングシステム

心臓アプリケーションが異なれば、デバイスのサイズ、電力要件、信号感度、動作環境に応じて、異なる PCB 構造が必要になります。

よくある質問

ペースメーカー PCB と標準の医療用 PCB の違いは何ですか?

ペースメーカー PCB は植込み型心臓装置に使用されるため、長期的な動作安定性、コンパクトな設計構造、低電力性能、正確な信号処理が必要です。

植込み型心臓装置にはどの PCB 技術が適していますか?

多層 PCB および HDI テクノロジは、信頼性の高い電気接続を維持しながら、より多くの回路機能をより小さなスペースに統合できるため、一般的に使用されます。

アイセン エレクトロニクスはカスタマイズされたペースメーカー PCB ボードを製造できますか?

はい。アイセン エレクトロニクスは、顧客の設計ファイル、技術仕様、およびアセンブリ要件に基づいてカスタマイズされた PCB 製造を提供します。

アイセン エレクトロニクスは心臓ペースメーカー PCB ボードを提供していますか?

はい。当社は、カスタマイズされた電子製品の SMT アセンブリ、スルーホールアセンブリ、部品調達、およびテストサービスをサポートしています。

アイセンエレクトロニクスはPCBの信頼性をどのように管理していますか?

PCB の信頼性は、材料検査、プロセス監視、AOI 検査、電気試験、製造時の最終検証を通じて管理されます。

アイセン エレクトロニクスと心臓ペースメーカー PCB プロジェクトについて話し合う

植込み型心臓装置用の PCB 基板を開発するには、電気的性能、小型化、製造の一貫性、および長期動作要件を慎重に検討する必要があります。

アイセン エレクトロニクス株式会社は、医療用エレクトロニクス企業と連携して、試作開発から量産製造までの PCB 製造および組立サポートを提供します。

プロジェクトの要件を評価するには、PCB 図面、ガーバー ファイル、層の仕様、コンポーネントの要件、アセンブリの詳細などの情報を提供します。当社のエンジニアリング チームがお客様の要件を検討し、製造に関するフィードバックを提供します。

カスタマイズされた心臓ペースメーカー PCB の製造および組み立て要件については、以下にお問い合わせください。
