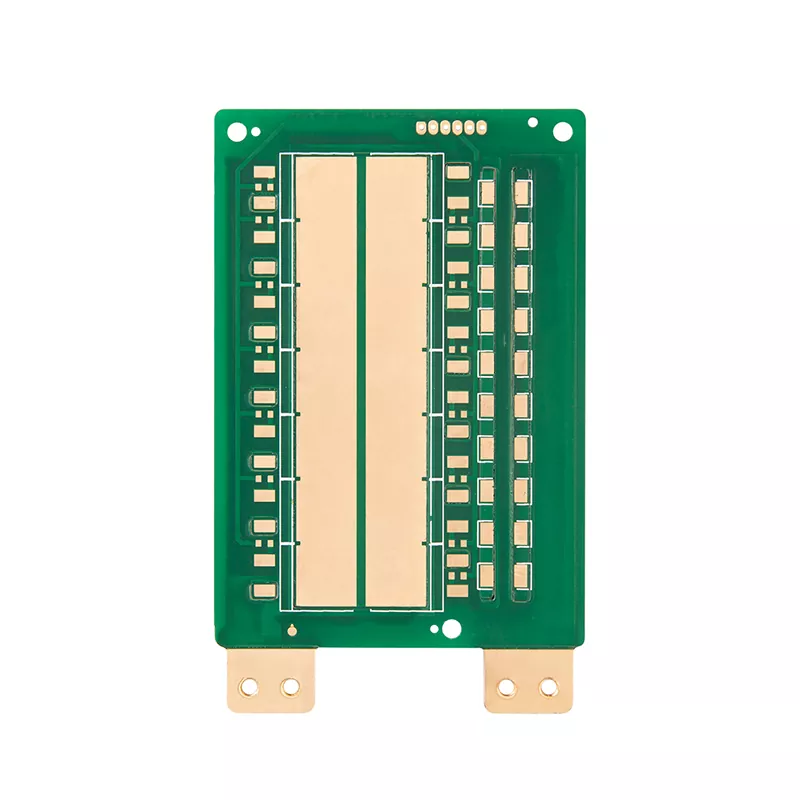

太陽光発電パネル PCB

ソーラー電子システムは長いサービスサイクル向けに設計されており、多くの場合、メンテナンスの機会が限られながら長年にわたって稼働します。標準的な家庭用電化製品とは異なり、太陽光発電装置は、より高い電力負荷、連続動作、および変化する環境条件に対応する必要があります。

太陽光発電設備内の PCB は、システムの効率、安全性、動作の安定性に直接影響します。

アイセン エレクトロニクスは、ソーラー PCB 製造において 3 つの重要な分野に重点を置いています。

高出力太陽光発電アプリケーションの熱管理

ソーラーインバーターとエネルギー貯蔵システムは、電力変換と充電サイクル中にかなりの熱を発生します。放熱が不十分だと、材料の劣化が促進され、コンポーネントの信頼性が低下し、早期故障が発生する可能性があります。

熱性能を向上させるために、太陽光発電パネルの PCB は次のように設計できます。

• 厚い銅層により電流容量が向上
• 銅配線レイアウトを最適化して抵抗損失を低減
• PCB層間の熱伝達のためのサーマルビア
• 優れた耐熱性を実現する高 Tg 材料

これらの設計上の考慮事項は、高温環境でも安定した動作を維持するのに役立ちます。

太陽光発電システム向けの高い電流信頼性

太陽光発電変換装置には、変動する電流負荷に対応できる PCB が必要です。過剰な電流密度は発熱を増加させ、信頼性のリスクを引き起こす可能性があります。

大電流ソーラーアプリケーションの場合、アイセンエレクトロニクスは以下をサポートします。

• 銅の厚さは最大6オンス
• 広い電源トレース
• 低抵抗回路設計
• 多層配電構造

これらの技術は、太陽光インバーター制御ボード、バッテリー管理システム、電力監視装置に一般的に適用されています。

屋外用太陽光発電設備の環境保護

太陽光発電システムは、PCB が湿気、温度サイクル、粉塵、腐食のリスクにさらされる可能性がある屋外環境に設置されることがよくあります。

アプリケーションの要件に応じて、以下を改善するための適切な材料および表面処理のオプションを提供します。

• 耐湿性
• 腐食防止
• はんだの長期信頼性
• 電気的安定性

太陽光発電 PCB アプリケーション

アイセン エレクトロニクスは、さまざまな再生可能エネルギー アプリケーション向けに太陽光発電パネル PCB 製造ソリューションを提供しています。

ソーラーインバータPCB

ソーラーインバータシステムは、太陽光発電パネルによって生成された DC 電力を使用可能な AC 電力に変換します。それらの PCB には、安定した電気的性能、効果的な熱管理、信頼性の高い信号伝送が必要です。

当社のインバータ PCB ソリューションは以下をサポートします。

• 多層回路構造
• 大電流電源部
• 正確なインピーダンス制御
• 長期使用に耐える信頼性の高い表面仕上げ

エネルギー貯蔵システム PCB

蓄電池装置には正確な監視および制御機能が必要です。 PCB の信頼性は、バッテリー管理のパフォーマンスとシステムの安全性に直接影響します。

当社のエネルギー貯蔵 PCB 機能には以下が含まれます。

• 多層制御回路
• 高密度のコンポーネントレイアウト
• 電源管理設計
• 熱最適化ソリューション

太陽監視システム PCB

スマート太陽光発電システムは、監視デバイスに依存して運用データを収集し、エネルギー管理を改善します。

コンパクトな監視装置として、以下を提供します。

• HDI PCB 製造
• 細線回路機能
• 省スペース設計
• 安定した信号伝送性能

技術力

アイセン エレクトロニクスは試作開発から量産までオーダーメイドの基板生産をサポートします。

多層PCB製造能力

当社は以下を備えた太陽光発電アプリケーション PCB を製造しています。

• 層数: 1 ～ 32 層
• 最大基板サイズ：650mm×750mm
• 板厚：0.3mm～5.0mm
• 最小線幅/間隔: 3mil/3mil
• 銅の厚さ：最大6オンス
• インピーダンス許容差：±8%

これらの機能により、コンパクトな制御ボードと複雑な電源管理システムの両方をサポートできるようになります。

ソーラー PCB アプリケーション向けの材料の選択

太陽光発電アプリケーションが異なれば、必要となる PCB 材料も異なります。

一般的な選択には次のものがあります。

高Tg FR-4基板

以下に適しています:

• ソーラーインバータ制御ボード
• 産業用太陽光発電システム
• 電力変換装置

高 Tg 材料により、連続運転時の熱安定性が向上します。

重い銅の PCB

以下に適しています:

• 大電流ソーラーアプリケーション
• 蓄電池システム
• 配電モジュール

重い銅構造により電流容量が向上し、熱の蓄積が軽減されます。

HDI PCB

以下に適しています:

• スマートソーラーモニタリングデバイス
• コンパクトコントローラー
• IoT対応太陽光発電設備

HDI テクノロジーにより、信号性能を維持しながら、よりコンパクトな回路設計が可能になります。

ソーラー基板の製造プロセス

太陽光発電用 PCB の製造には、あらゆる製造段階を通じて正確な制御が必要です。

エンジニアリングレビューと設計検証

生産前に、当社のエンジニアリング チームは PCB ファイル、材料の選択、層構造、製造要件をレビューします。

主な考慮事項は次のとおりです。

• 電流容量評価
• 熱設計レビュー
• スタックアップの最適化
• 製造実現可能性分析

精密PCB製造

製造プロセスには次のものが含まれます。

• 内層のイメージングとエッチング
• 層の積層
• CNC穴あけ加工
• 銅メッキ
• 表面仕上げ
• 電気試験

各プロセスは品質管理手順を通じて監視され、生産の一貫性が維持されます。

テストと品質管理

出荷前に、ソーラー PCB は次のような検査手順を受けます。

• AOI検査
• 電気試験
• 必要な場合のインピーダンステスト
• 表面品質検査

これらのテストプロセスは、再生可能エネルギーアプリケーションの安定したパフォーマンスを保証するのに役立ちます。

ソーラー PCB の表面仕上げオプション

さまざまな環境や用途の要件には、適切な表面保護が必要です。

ENIG 表面仕上げ

無電解ニッケル浸漬金は以下を提供します。

• 優れた耐食性
• 安定したはんだ付け性
• 長期保存能力

信頼性の高いソーラー電子アセンブリに広く使用されています。

OSP表面仕上げ

OSP は、製造コストを管理しながら、信頼性の高いはんだ性能を必要とするアプリケーションに、コスト効率の高いソリューションを提供します。

浸漬シルバー表面仕上げ

浸漬銀は優れた導電性を備えており、効率的な信号と電力の伝送が必要な用途に適しています。

ソーラーエレクトロニクス向けPCBA組立サービス

アイセン エレクトロニクスは、PCB 製造に加えて、完全な PCBA 製造サービスも提供しています。

私たちの能力には以下が含まれます:

• コンポーネントの調達
• SMTアセンブリ
• スルーホールアセンブリ
• 機能テスト
• 最終組み立てサポート

当社は、01005 パッケージから大型のパワーコンポーネントまでのコンポーネント配置をサポートし、お客様が PCB 生産から完成した電子モジュールに至るまでのサプライチェーンを簡素化できるよう支援します。

太陽光発電アプリケーションに適切な PCB を選択するにはどうすればよいですか?

適切な PCB の選択は、電気要件、設置環境、および予想される耐用年数によって異なります。

太陽光インバーターのアプリケーションの場合、エンジニアは通常、次のことを考慮します。

• 動作電圧と電流
• 発熱レベル
• PCB材料の性能
• 必要な層構造

エネルギー貯蔵システムの場合、重要な要素は次のとおりです。

• 電流処理能力
• 熱管理
• 回路の信頼性
• 長期耐環境性

アイセン エレクトロニクスは、設計段階で顧客と協力して、実際のアプリケーション要件に基づいて適切な PCB 構造を選択します。

ソーラー基板製造にアイセンエレクトロニクス株式会社を選ぶ理由

アイセン エレクトロニクス株式会社は、PCB 製造の経験と、再生可能エネルギー産業向けのアプリケーション中心のエンジニアリング サポートを組み合わせています。

当社の利点は次のとおりです。

• 多層および厚銅基板の製造経験
• 試作から量産までサポート
• PCB 設計レビュー中のエンジニアリング支援
• 出荷前の厳格な検査手順
• さまざまな太陽光発電用途に対応する柔軟なソリューション

私たちは、ソーラー電子システムには基本的な PCB 製造以上のものが必要であることを理解しています。再生可能エネルギーの長期的なパフォーマンスには、信頼性の高い回路設計、適切な材料、一貫した製造品質が不可欠です。

太陽光発電用 PCB に関するよくある質問

太陽光インバータ システムではどのような種類の PCB が一般的に使用されますか?

ソーラーインバータシステムは通常、高い熱抵抗と信頼性の高い電流処理能力を備えた多層 FR-4 PCB を使用します。高電力アプリケーションの場合、多くの場合、厚銅の PCB 設計が選択されます。

太陽光発電用 PCB にはなぜ厚い銅層が必要なのでしょうか?

太陽光発電システムは動作中に大量の電流を生成します。銅層を厚くすると、抵抗が減少し、電流容量が向上し、発熱が最小限に抑えられます。

ソーラー PCB は屋外環境でも使用できますか?

はい。太陽光発電パネル PCB は、湿度、温度変化、腐食に対する耐性を向上させるために、適切な材料と表面仕上げで設計できます。

どのような PCB テクノロジーがエネルギー貯蔵システムに適していますか?

エネルギー貯蔵システムは通常、多層 PCB、厚銅 PCB、および最適化された熱設計を使用して、電源管理およびバッテリー制御機能をサポートします。

アイセンエレクトロニクスではPCB組立サービスを提供していますか?

はい。アイセン エレクトロニクスは、コンポーネントの調達、SMT アセンブリ、テスト、最終アセンブリのサポートを含む PCBA アセンブリ サービスとともに PCB 製造を提供します。

太陽光発電用 PCB の見積もりにはどのような情報が必要ですか?

正確な見積もりを提供するには、通常、顧客は PCB 図面、ガーバー ファイル、層要件、材料要件、数量、およびアプリケーション情報を提供する必要があります。

太陽光発電用PCBソリューションのことならアイセンエレクトロニクス株式会社にお問い合わせください

太陽光制御基板のプロトタイプが必要な場合でも、再生可能エネルギー機器の大量生産が必要な場合でも、アイセン エレクトロニクス株式会社は、電気、熱、信頼性の要件に基づいてカスタマイズされた PCB 製造ソリューションを提供します。
