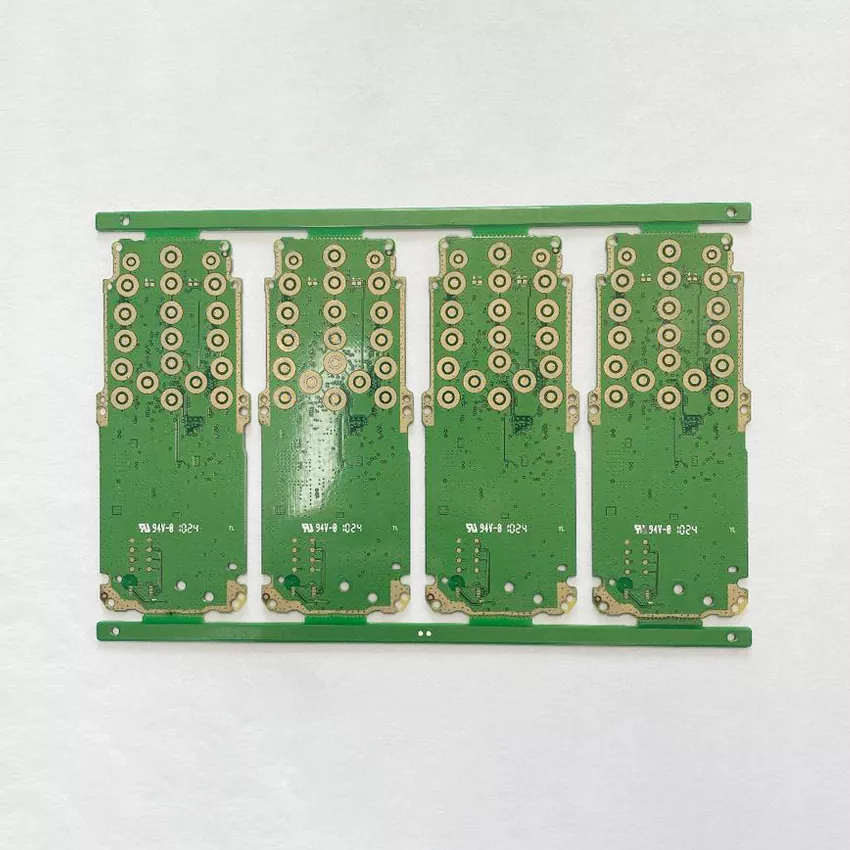

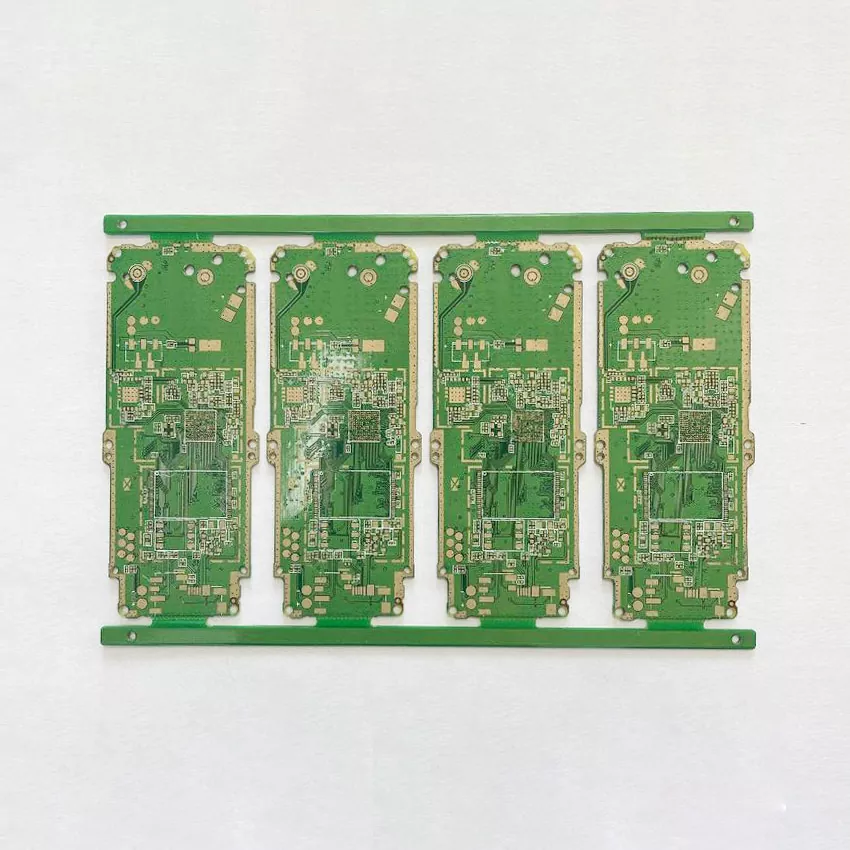

携帯電話用基板

スマートフォンは、高速プロセッサ、複数のカメラ、5G 通信モジュール、センサー、電源管理システムなど、より多くの機能をより小さなスペースに統合し続けています。これらの設計には、より高い配線密度、正確なインピーダンス制御、安定した電気的性能を備えた PCB が必要です。

アイセン電子株式会社では、現代のモバイルエレクトロニクスの要件に応じた携帯電話用基板を製造しています。当社の生産能力は、次世代ポータブル機器を開発するメーカーの複雑な回路構造、ファインピッチ部品、高密度相互接続をサポートします。

標準的な家庭用電子基板とは異なり、携帯電話 PCB では、線幅、層の配置、表面処理のわずかな違いでも信号の完全性やアセンブリのパフォーマンスに影響を与える可能性があるため、より厳密な製造管理が必要です。

高度な携帯電話設計のための HDI PCB テクノロジー

スマートフォンの統合が進むにつれて、限られた寸法内でより多くの配線スペースを提供する PCB 構造が必要になります。高密度相互接続 (HDI) テクノロジにより、設計者は PCB サイズを縮小しながらコンポーネント密度を高めることができます。

当社の HDI 製造能力には以下が含まれます。

• 高密度接続向けに直径0.15mmからのマイクロビア
• 微細な回路パターンに対応する最小線幅と間隔は 3/3mil まで
• 0.2mmパッドピッチ要件のBGAコンポーネントをサポート
• コンパクトなプロセッサレイアウトのための 2 列 IC 配線テクノロジー
• 1+N+1 および 2+N+2 設計を含む HDI 構造

これらの機能は、スマートフォン メーカーが製品の厚みを増すことなく、高度なプロセッサ、カメラ モジュール、無線通信コンポーネント、追加機能を統合するのに役立ちます。

スマートフォンエレクトロニクス向け多層PCB製造能力

最新の携帯電話は、限られた内部スペース内で複数の機能モジュールを組み合わせています。高速信号、電源回路、制御システムを分離するには、信頼性の高い PCB 構造が必要です。

アイセンエレクトロニクスは以下をサポートします。

多層製造では、日常のデバイス動作中の長期安定性を確保するために、正確な層の位置合わせ、制御された積層プロセス、および信頼性の高い内層接続が必要です。

製造工程

携帯電話の基板製造には、材料の準備から最終検査まで厳格な管理が必要です。当社の製造プロセスには次のものが含まれます。

材料の準備と内層の作製

• 入荷検査
• 内層回路イメージング
• エッチングと回路形成
• 内層欠陥のAOI検査

PCB ラミネートと穴あけ

• 多層構造の制御された積層プロセス
• 機械的穴あけとレーザーによるマイクロビア形成
• 信頼性の高い層間接続を保証する銅メッキ

外層回路形成

• パターンメッキ・エッチング
• 細線回路加工
• ソルダーマスク塗布
• 表面仕上げ処理

最終テスト

各 PCB は出荷前に次のような電気的テストと外観検査を受けます。

• AOI検査
• フライングプローブ試験
• 必要な場合のインピーダンステスト
• 外観検査
• 信頼性検証

この製造アプローチは、スマートフォンの量産時の生産リスクの軽減に役立ちます。

携帯電話 PCB アプリケーションの表面仕上げ

スマートフォンの設計が異なれば、コンポーネントの種類、組み立てプロセス、信頼性の要件に基づいて、異なる表面処理が必要になります。

利用可能なオプションは次のとおりです。

ENIG 表面仕上げ

ファインピッチ部品や高密度SMTアセンブリに適しています。 ENIG は、BGA およびマイクロコンポーネントの取り付けに平坦な表面を提供します。

OSP表面仕上げ

良好なはんだ付け性を必要とする標準的な家庭用電化製品向けのコスト効率の高いオプションです。

イマージョンシルバー

優れた導電性と高周波性能が要求される用途に使用されます。

ゴールドフィンガートリートメント

繰り返し挿入と安定した接触性能が要求されるコネクタ部分に使用されます。

当社のエンジニアリングチームは、PCB 構造とアセンブリ要件に応じて適切な表面処理を推奨します。

サービス

アイセン エレクトロニクスは、PCB 製造に加えて、モバイル電子製品の PCBA 製造サポートも提供しています。

当社の組み立てサービスには次のものが含まれます。

• 電子部品の調達
• SMT コンポーネントの配置
• BGAアセンブリ
• スルーホール部品加工
• 機能テスト
• 完全な PCBA 検査

当社は、01005 パッケージまでの小型コンポーネントのアセンブリをサポートし、正確な配置とプロセス制御が必要な複雑な PCB アセンブリを処理します。

技術仕様

これらの機能により、小型民生機器から高性能モバイル端末まで、さまざまなスマートフォン プラットフォーム向けの PCB を製造できます。

モバイル基板の安定生産のための品質管理

スマートフォンメーカーは、大量生産にわたって一貫した PCB パフォーマンスを必要としています。アイセンエレクトロニクスでは、最終検査だけに頼るのではなく、工程管理を重視しています。

当社の品質管理には次のものが含まれます。

• 入荷した材料の検証
• 製造中のプロセス監視
• 自動検査システム
• 電気的性能試験
• 出荷前の最終品質検査

重要な生産パラメータを制御することで、お客様が安定した組み立て歩留まりを維持し、製造中断を削減できるよう支援します。

試作から量産までのエンジニアリングサポート

携帯電話の PCB プロジェクトでは、製造中の設計上の問題を回避するために、早期のエンジニアリング サポートが必要になることがよくあります。

当社のエンジニアリングチームは以下を提供します。

• 生産前のDFM分析
• PCB スタックアップの推奨事項
• シグナルインテグリティの最適化に関する提案
• 製造可能性のレビュー
• プロトタイプ検証のサポート

これにより、お客様は開発サイクルを短縮し、プロトタイプから量産への移行を改善することができます。

携帯電話の基板製造にアイセンエレクトロニクスを選ぶ理由

アイセンエレクトロニクス株式会社は、精度と一貫性が不可欠な小型電子製品用のプリント基板の製造に注力しています。

当社の利点は次のとおりです。

• HDI およびファインライン PCB 製造の経験
• 多層PCB生産能力
• 試作開発から量産までサポート
• 厳格な製造プロセス管理
• モバイル電子アプリケーションのエンジニアリング サポート

スマートフォン、通信端末、ポータブル スマート デバイスのいずれを開発している場合でも、当社はお客様の設計要件に基づいて構築された PCB 製造ソリューションを提供します。

携帯電話 PCB プロジェクトの要件については、今すぐお問い合わせください。
